Emerson Automation 系列MC-PHAI01（51403479-150）8 通道模拟量输入模块
时间: 2025-08-28浏览次数：
Emerson Automation 系列MC-PHAI01（51403479-150）8 通道模拟量输入模块
Emerson Automation 系列MC-PHAI01（51403479-150）8 通道模拟量输入模块
产品核心定位
MC-PHAI01（型号编码 51403479-150）是艾默生（Emerson）旗下 Process Automation 系列的8 通道模拟量输入模块，核心用于工业过程控制系统（如 DCS 集散控制系统）中，实现对现场模拟量信号（如温度、压力、流量等连续型参数）的采集、调理与传输，为系统提供精准的实时数据输入，适配石油化工、电力、智能制造等对信号采集精度与稳定性要求高的工业场景。
关键技术规格
1. 输入信号与通道配置
通道数量 8 个独立模拟量输入通道，支持通道间隔离（推测为工业级光电隔离，提升抗干扰能力）
信号类型适配 - 电压信号：标准量程如 ±5V、±10V（适配传感器输出电压信号）
- 电流信号：4~20mA（两线制 / 三线制变送器通用，工业主流信号类型）
- 热电偶信号：支持 J、K、T、E、R、S、B 等常见类型（适配温度测量场景）
- RTD 信号：Pt100、Cu100 等（高精度温度采集，如工业设备温控）
输入阻抗 电压信号输入：≥100 kΩ；电流信号输入：≤25 Ω（符合变送器负载要求）
采集精度 满量程（FS）误差 ±0.1%（典型值，25℃环境），±0.2%（最大值，工作温度范围内），支持软件校准补偿
2. 信号调理与输出
滤波功能：集成数字低通滤波器，滤波频率可通过系统软件配置（如 1Hz、5Hz、10Hz），抑制工业现场高频干扰（如电机启停、电网波动产生的噪声）；
数据输出接口：支持与 DCS 主控制器的高速通信，通信协议推测为艾默生专属工业总线（如 DeltaV 系统总线），数据更新率≤100ms（单通道），满足实时控制需求；
状态指示：模块面板配备 8 个通道状态 LED 灯（绿色：正常采集；红色：信号故障 / 超限；黄色：通道未激活），便于现场故障排查。
3. 物理与环境参数
环境参数 规格范围
工作温度 0℃~+60℃（工业控制柜内常规工作环境，部分配置支持 - 20℃~+70℃宽温版本）
存储温度 -40℃~+85℃（满足运输、库存低温 / 高温环境需求）
相对湿度 5%~95% RH（无冷凝，适配高湿度工业场景如食品加工、化工车间）
防护等级 模块本体 IP20（适配控制柜内安装，防粉尘侵入，需配合柜体整体防护）
电磁兼容（EMC） 符合 EN 61000-6-2（工业环境抗扰度）、EN 61000-6-4（工业环境辐射发射）标准，抗电磁干扰能力强
尺寸与安装 标准 DIN 导轨安装，尺寸（高 × 宽 × 深）约 120mm×80mm×150mm（适配紧凑型控制柜布局），重量约 0.5kg
4. 电源要求
供电电压：直流 24V（±10% 波动范围，工业标准供电），支持反接保护（避免接线错误损坏模块）；
功率消耗：典型值 5W（满通道工作时），最大值 8W（含通道隔离电路功耗）。
核心功能与安全特性
1. 故障诊断与保护
通道级故障检测：可实时监测通道信号开路、短路、超限（高于满量程 / 低于零量程），故障信息通过通信总线上传至系统控制器，并触发面板 LED 报警；
模块级保护：具备过压保护（电源端最大耐受 36V DC）、过流保护（单通道最大输入电流≤30mA），防止现场异常信号损坏模块；
热保护：内置温度传感器，当模块温度超过 + 70℃时自动进入降额模式（降低采集频率），超过 + 80℃时切断部分非关键通道，保障核心通道正常工作。
2. 配置与兼容性
软件配置：支持通过艾默生 Process Management 系统软件（如 DeltaV Configuration Studio）进行通道参数配置（信号类型、量程、滤波频率、报警阈值），无需硬件跳线，配置灵活；
系统兼容性：兼容艾默生 DeltaV DCS 系统及其他主流工业控制系统（需通过适配模块或网关），支持冗余通信（部分版本），提升系统可靠性；
固件升级：支持通过系统总线在线固件升级（OTA），无需拆卸模块，便于后期功能扩展与 bug 修复。
认证与合规性
国际安全认证 - UL 61010-1（美国安全标准，适用于工业控制设备）
- CE 认证（欧盟安全与 EMC 指令，符合 EN 61010-1、EN 61326-1 标准）
- CSA C22.2 No. 61010-1（加拿大安全标准）
环保合规 符合欧盟 RoHS 2.0 指令（限制有害物质使用，如铅、汞、镉等），满足全球环保要求
行业特定认证 部分配置具备 ATEX/IECEx 认证（适用于危险区域如化工防爆车间，需以具体订单配置为准）
订购与配套信息

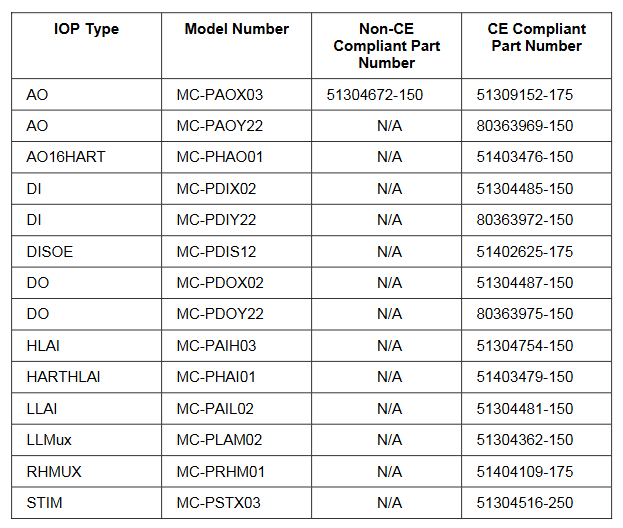

1. 型号编码说明
MC-PHAI01 51403479-150 中：
MC-PHAI01：模块基础型号，代表 8 通道模拟量输入模块；
51403479-150：艾默生内部物料编码，区分不同配置（如是否带隔离、是否支持防爆认证）。
2. 配套组件
接线端子：需搭配艾默生专用弹簧式接线端子（如型号 XXX，文档未明确，需参考系统配件清单），支持快速接线与防松动；
校准工具：推荐使用艾默生标准信号发生器（如 MC-CAL01）进行模块精度校准，确保采集数据准确性；
安装附件：DIN 导轨卡扣、模块固定螺丝（随模块标配），适配标准 35mm DIN 导轨。
