Bently Nevada 3500/42M 接近式地震监测器
时间: 2025-08-28浏览次数：
Bently Nevada 3500/42M 接近式地震监测器
Bently Nevada 3500/42M 接近式地震监测器
产品核心定位
3500/42M 是本特利内华达（Bently Nevada，贝克休斯旗下品牌）推出的四通道工业级机械状态监测模块，核心用于旋转机械（如电机、涡轮机、压缩机等）的振动、位置及相关参数实时监测与故障预警。通过接收接近式传感器、地震传感器（如速度传感器、加速度传感器）的输入信号，对信号进行调理、分析后与预设报警阈值对比，实现机械保护与状态通报，适配工业生产、能源、海事等多场景的高可靠性监测需求。
关键技术规格
1. 输入与信号适配
输入通道 1-4 通道，支持接近式传感器、速度传感器、加速度传感器信号输入
功率消耗 典型值 7.7 瓦特
输入阻抗 标准 I/O 接口：10 kΩ（接近式与加速度输入）
灵敏度（部分参数） - 径向振动 / 推力 / 偏心度：3.94 mV/μm（100 mV/mil）或 7.87 mV/μm（200 mV/mil）
- 差胀：0.394 mV/μm（10 mV/mil）或 0.787 mV/μm（20 mV/mil）
- 加速度：10 mV/(m/s²)（100 mV/g）
- 速度：20 mV/(mm/s) pk（500 mV/(in/s) pk）等多规格
2. 输出与状态指示
（1）输出接口与参数
缓冲传感器输出 每通道 1 个同轴连接器，具备短路保护，输出阻抗 550 Ω
记录仪输出 +4~+20 mA 电流信号（与监测满量程成比例），支持每通道独立输出，短路不影响监测运行
电压兼容性（电流输出） 0~+12 Vdc 负载电压范围，负载电阻 0~600 Ω
轴绝对缓冲输出 每通道组 1 个输出，具备短路保护，输出阻抗 300 Ω

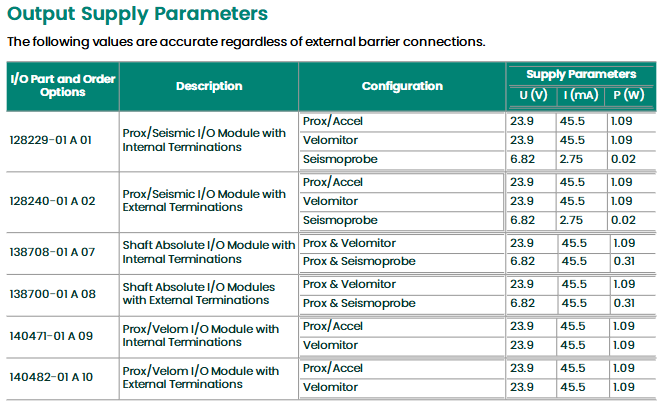

传感器电源供应 -24 Vdc
（2）面板指示灯
OK LED 监测器正常运行时点亮
TX/RX LED 监测器与 3500 机架内其他模块通信时点亮
Bypass LED 监测器进入旁路模式时点亮
3. 信号调理能力
（1）频率响应（以径向振动为例）
直接滤波器 用户可编程，单极点 -3dB 频率：4 Hz~4000 Hz 或 1 Hz~600 Hz，精度 ±1%
间隙滤波器 -3 dB 频率 0.09 Hz
1X/2X 矢量滤波器 恒定 Q 值滤波器，阻带最小衰减 -57.7 dB，适用于 60~60000 cpm 机械转速
非 1X 滤波器 60 cpm~15.8 倍转速，阻带最小衰减 -34.9 dB
（2）测量精度（典型值，25℃环境）
径向振动（直接 / 间隙 / 1X/2X） ±0.33% 满量程（典型值），±1% 满量程（最大值）
推力 / 差胀 / 偏心度 ±0.33% 满量程（典型值），±1% 满量程（最大值）
加速度 / 速度 ±0.33% 满量程（典型值），±1% 满量程（最大值，不含滤波影响）
4. 物理与环境参数
（1）尺寸与重量
监测器模块（主板） 241.3 mm×24.4 mm×241.8 mm（9.50×0.96×9.52 英寸） 0.91 kg（2.0 磅）
I/O 模块（无隔离开关） 241.3 mm×24.4 mm×99.1 mm（9.50×0.96×3.90 英寸） 0.20 kg（0.44 磅）
I/O 模块（带隔离开关） 241.3 mm×24.4 mm×163.1 mm（9.50×0.96×6.42 英寸） 0.46 kg（1.01 磅）
（2）环境适应性
工作温度 0℃~+65℃（32℉~+149℉）
存储温度 -40℃~+85℃（-40℉~+185℉）
相对湿度 20%~80% RH（无冷凝）
防护等级 模块本体 IP20（适配控制柜内安装）
核心功能与配置
1. 多参数监测能力
支持通过 3500 机架配置软件对每通道进行编程，实现以下监测功能（通道成对编程，每对可同时实现 2 种功能）：
径向振动、推力位置、差胀、偏心度、速度、加速度、轴绝对振动、圆形验收区域（Circular Acceptance Region）等。
2. 报警与延迟设置
报警阈值：可对每个活跃静态值配置 “预警（Alert）” 阈值，对任意 2 个活跃静态值配置 “危险（Danger）” 阈值，阈值范围 0~100% 满量程（受传感器量程限制），阈值精度 ±0.13% 目标值。
报警延迟：
非轴绝对速度与 REBAM 类型：预警 1~60 秒（1 秒步长），危险 0.1 秒或 1~60 秒（0.5 秒步长）；
REBAM 类型：预警与危险均为 “计算最小值～400 秒”（预警 1 秒步长，危险 0.5 秒步长）。
3. 危险区域认证与合规性
电磁兼容（EMC） 符合欧盟 EMC 指令 2014/30/EU，EN 61000-6-2（工业环境抗扰度）、EN 61000-6-4（工业环境发射）
电气安全 符合欧盟低电压指令 2014/35/EU，EN 61010-1 标准；UL 60950 认证
环保（RoHS） 符合欧盟 RoHS 指令 2011/65/EU
海事认证 ABS（船舶与海洋应用）、DNV GL（船舶、海洋装置、高速轻型船舶分级）
危险区域认证 - CSA/NRTL/C：Class 1, Division 2
- ATEX/IECEx：II 3 G，Ex nA nC ic IIC T4 Gc 等（需配合特定 I/O 模块）
订购与配套信息
1. 产品型号编码规则
3500/42M - AA - BB，其中：

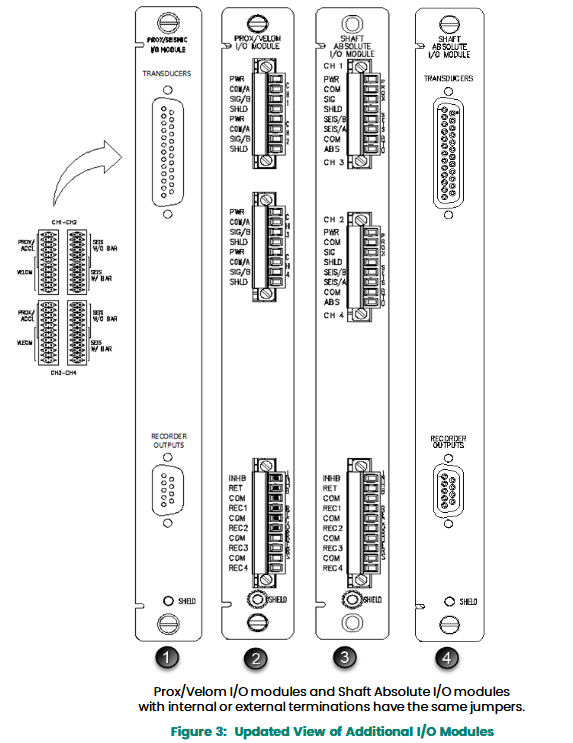

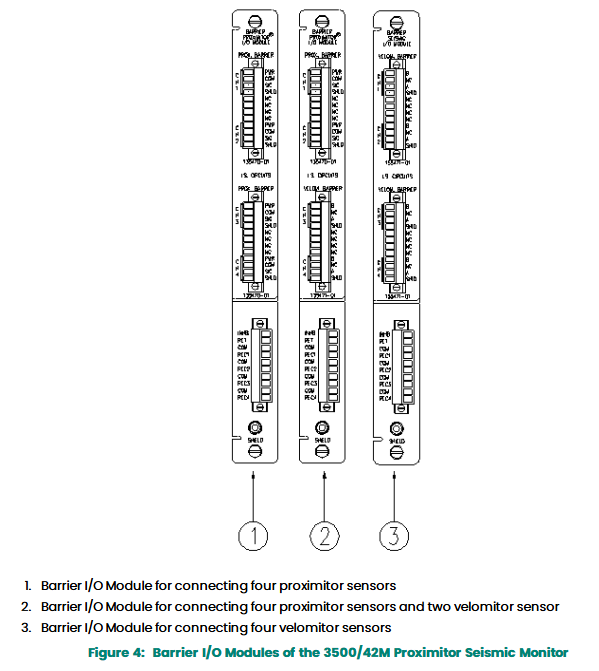

AA（I/O 模块类型）：如 01（带内部终端的 Prox/Seismic I/O 模块）、04（带内部隔离开关的 4 通道 Prox/Accel I/O 模块）等（共 10 种可选，详见文档 “1/O Module Types” 表）；
BB（危险区域认证选项）：00（无认证）、01（CSA/NRTL/C）、02（ATEX/IECEx/CSA，仅适配部分 AA 类型）。
2. 配套组件
外部终端块：如 125808-02（欧式连接器接近式终端块）、128702-01（欧式连接器记录仪终端块）等；
电缆：3500 传感器信号电缆（129525 系列，长度 5~100 英尺可选，含组装 / 未组装选项）、外部终端块电缆（129529 系列，规格同传感器电缆）；
备件：监测器主体（176449-02）、I/O 模块（128229-01、138708-01 等）、连接器分流器（00530843 等）。
3. 软硬件要求
固件版本：如轴绝对监测需 3500/42M 固件 B 版，REBAM 需 3500/40M 固件 2.1 版；
软件版本：3500/01 软件 2.50 及以上、3500/02 软件 2.20 及以上、3500/03 软件 1.21 及以上（不同功能需对应更高版本，详见文档 “Firmware & Software Requirements”）。
其他说明
品牌归属：本特利内华达（Bently Nevada）为贝克休斯（Baker Hughes）旗下业务，产品技术支持与文档更新可通过 Bently.com 获取；
文档版本：数据手册版本为 143694 Rev. V，发布于 2020 年，规格可能未经通知变更，实际产品以最新文档为准；
应用场景：主要用于电力、石油化工、智能制造等领域的旋转机械状态监测，如汽轮发电机组、离心压缩机、电机等关键设备的预防性维护。
