Honeywell WEB-HMI10/CF CentraLine 系列10.1 英寸 HTML5 网页人机界面（HMI）

产品核心定位

WEB-HMI10/CF 是霍尼韦尔 CentraLine 系列下的 10.1 英寸 HTML5 网页人机界面（HMI）产品，主打工业级高可靠性与先进连接性，适用于建筑自动化、基础设施自动化及 OEM 场景，能为工厂与建筑自动化的 HMI 应用提供高性价比解决方案，设计寿命超 10 年。

关键硬件与显示配置

1. 显示与触控

屏幕规格：10.1 英寸 TFT 彩色显示屏，16:10 比例，分辨率 1280×800（WXGA），支持 1600 万色，亮度典型值 500 Cd/m²，可实现 0% 调光（LED 背光）。

触控技术：纯玻璃投射电容式触摸屏，支持多点触控，具备防刮擦、抗紫外线及抗化学腐蚀特性，操作流畅且耐用。

2. 核心性能

处理器：i.MX8M Mini 四核 ARM Cortex-A53，保障运行流畅性。

存储与内存：2GB RAM+4GB Flash，满足工业场景下的程序运行与数据存储需求。

附加功能：配备实时时钟（RTC）及备用电池（不可用户更换）、蜂鸣器，提升使用便利性。

3. 接口配置

接口类型数量与规格说明

以太网口 3 个（端口 0：10/100/1000Mb；端口 1-2：10/100Mb）支持高速网络连接，满足多设备通信需求

USB 口 2 个（USB 2.0 主机模式，最大 500mA）可连接外部设备，如鼠标、U 盘等

串口 0 个不支持串口连接

SD 卡槽 0 个不支持 SD 卡扩展

扩展槽 0 个无插件模块扩展功能

环境与安装参数

1. 环境适应性

工作温度：-20°C~+60°C（垂直安装），若连接 USB 设备，最高温度限制为 + 50°C。

存储温度：-20°C~+70°C。

湿度：5%~85% RH（无冷凝），适应多种湿度环境。

防护等级：正面 IP66（防尘防水），背面 IP20（防尘），适合工业控制柜体安装。

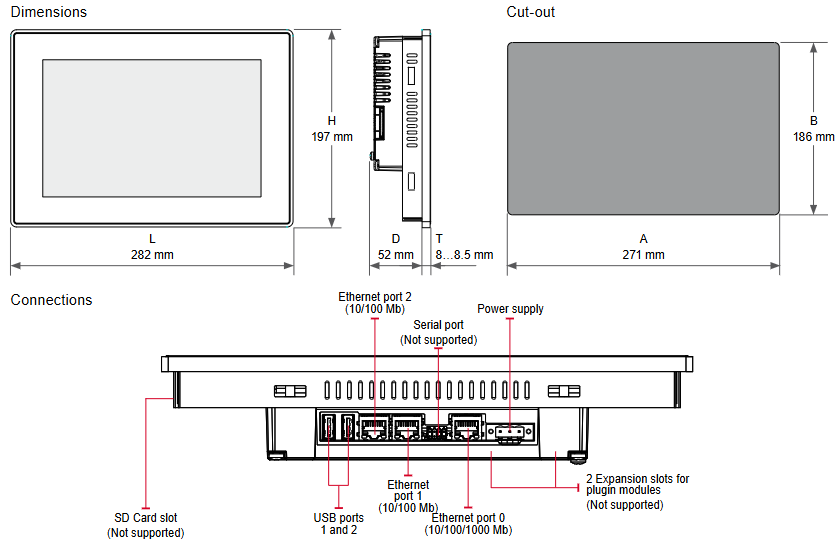

2. 尺寸与重量

面板尺寸（长 × 高）：282mm×197mm（11.10 英寸 ×7.76 英寸）。

开孔尺寸（长 × 高）：271mm×186mm（10.67 英寸 ×7.32 英寸），适配标准控制柜体开孔。

深度：52mm（主体）+8~8.5mm（突出部分），总深度 2.05 英寸 + 0.31~0.33 英寸。

重量：2.5kg，安装稳定性强。

软件与安全特性

操作系统：基于 Linux 系统，保障系统稳定性与安全性。

浏览器：搭载现代 HTML5 Chromium 浏览器，可访问 CentraLine-WebServer 或 ARENA NX 应用，支持网页端控制与数据查看。

网络安全：具备高网络安全级别，可防范未授权访问，保护设备与数据安全。

认证与合规性

CE 认证：符合 EN 61000-6-4（辐射）、EN 61000-6-2（抗扰度）标准，适用于工业环境安装。

UL 认证：符合 UL 61010-1（第 3 版）、UL 61010-2-201（第 1 版）标准，满足国际安全规范。

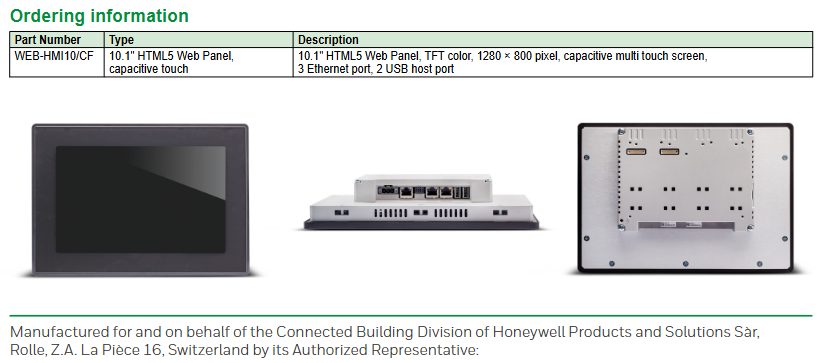

订购信息

WEB-HMI10/CF 10.1 英寸 HTML5 网页面板（电容触控） 10.1 英寸 TFT 彩色屏（1280×800 像素）、电容多点触控、3 个以太网口、2 个 USB 主机口
