Rockwell Automation 1756 系列 ControlNet 通信模块
时间: 2025-08-27浏览次数：
Rockwell Automation 1756 系列 ControlNet 通信模块
Rockwell Automation 1756 系列 ControlNet 通信模块
产品家族与核心定位
1. 型号分类与功能差异
1756 系列 ControlNet 模块按 “媒体类型”“耐腐蚀性”“温度适应范围” 划分，适配不同工业场景需求，具体型号功能如下：
型号 核心特征 适用场景
1756-CN2 标准媒体（非冗余），无防腐涂层 常规工业环境，单网络链路
1756-CN2K 标准媒体（非冗余），带防腐涂层（型号尾缀 “K” 标识） 腐蚀性工业环境（如化工、冶金）
1756-CN2R 冗余媒体（双链路 A/B），无防腐涂层 高可靠性需求场景（如能源、交通）
1756-CN2RK 冗余媒体（双链路 A/B），带防腐涂层 腐蚀性 + 高可靠性需求场景
1756-CN2RXT 冗余媒体，宽温设计（-25~70℃），无防腐涂层 极端温度环境（如户外、冷藏）
2. ControlNet 网络核心优势
模块所接入的 ControlNet 网络兼具I/O 网络与对等网络（Peer-to-Peer） 功能，核心特点为：
确定性通信：确保关键控制数据的可重复、低延迟传输；
支持冗余：冗余型号（CN2R/CN2RK/CN2RXT）通过双链路（A/B）实现网络故障冗余切换，提升系统稳定性。
环境要求与安全认证
1. 基础环境规范
污染等级：仅适用于污染等级 2 的工业环境（IEC/EN 60664-1 定义，即空气中仅含少量非导电性尘埃）；
过电压类别：II 类应用（IEC/EN 60664-1），适用于工业配电系统下游设备；
海拔：最高 2000 米（6562 英尺），无需降额使用；
安装形式：开放式设备，需安装在符合以下要求的外壳内：
防护等级：至少 IP54（EN/IEC 60529）；
阻燃等级：非金属外壳需满足 5VA 级火焰蔓延 rating；
操作限制：外壳内部需工具才能打开，防止人员接触带电部件。
2. 危险场所认证
模块通过多区域危险场所认证，不同区域要求如下：
认证区域 核心要求
北美（Class I, Div 2） 适用于 A/B/C/D 组危险区域（如含可燃气体环境），温度代码为 T4；
严禁在未断电或未知非危险区域时插拔模块 / 接线；
组件不可替换，否则可能破坏危险场所适用性。
欧盟 / 英国（ATEX/UKEX） 设备组 II、类别 3，防护类型为 “Ex ec IIC T4 Gc”（增安型）；
仅适用于 2 区危险区域（爆炸性气体环境极少出现或短期出现）；
需搭配 UKEX/ATEX 认证外壳（IP54 及以上）使用。
IECEx 认证 防护类型同 ATEX（Ex ec IIC T4 Gc），适用于 2 区危险区域；
需满足瞬态保护（供电端峰值电压≤140% 额定值）。
3. 静电防护要求
模块对静电敏感，操作时需遵守：
接触接地物体释放静电，或佩戴接地腕带；
禁止触摸模块连接器、引脚及内部电路；
未使用时需存放在防静电包装中；
优先使用防静电工作台。
安装与接线操作

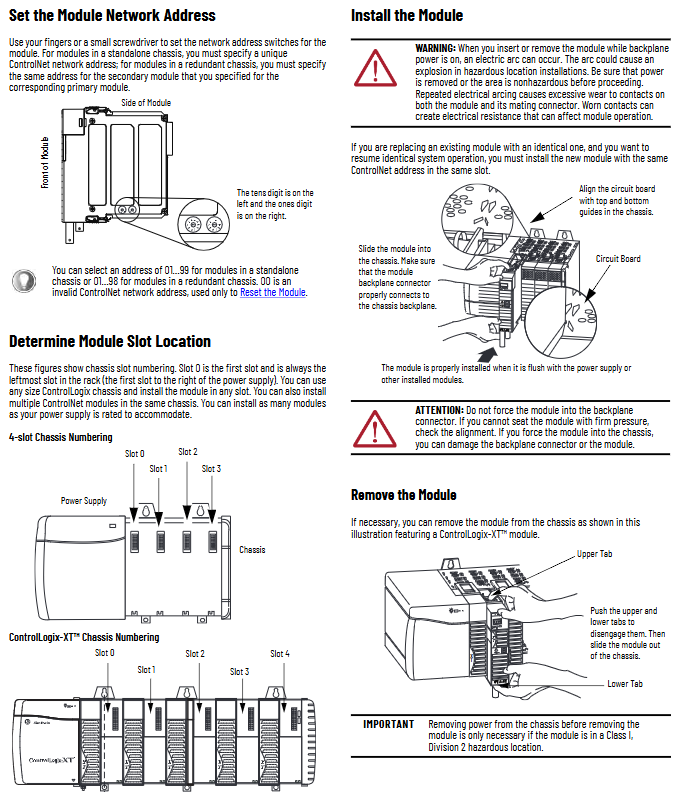

1. 模块安装前准备
插槽位置：支持任意尺寸 ControlLogix 机箱，可安装在任意插槽（需确保电源容量足够）；
冗余系统要求：主 / 备模块需安装在对应机箱的相同插槽（如主模块在插槽 3，备模块也需在备机箱插槽 3）。
网络地址设置：
地址范围：独立机箱模块为 01~99，冗余机箱模块为 01~98（00 为无效地址，仅用于复位）；
设置方式：通过模块侧面的两位拨码开关（左为十位，右为个位）调整，需确保同一网络内地址唯一。
2. 模块安装与拆卸步骤
（1）安装步骤
确认机箱电源已断开（危险场所必须断电，常规环境可支持带电插拔，但不推荐）；
对齐模块电路板与机箱上下导轨，平稳推入至背板连接器；
确认模块与电源 / 其他模块齐平，无松动（禁止强行按压，避免损坏连接器）。
（2）拆卸步骤
按压模块上下两侧的卡扣（Upper/Lower Tab），解锁模块；
平稳将模块从机箱中滑出，危险场所需先断电。

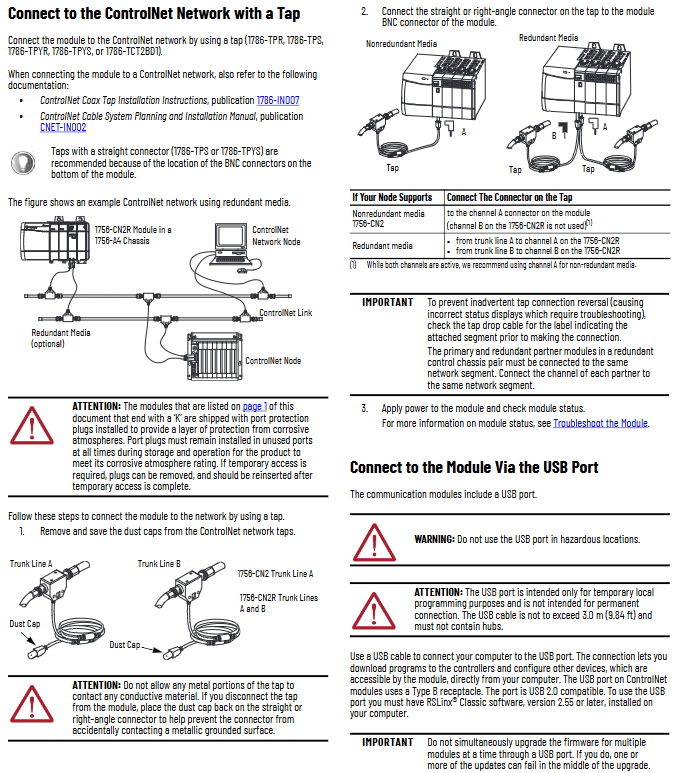

3. ControlNet 网络接线（Tap 连接）
模块需通过 ControlNet 分接头（Tap，如 1786-TPR/TPS/TPYR/TPYS/TCT2BD1）接入网络，具体要求如下：
媒体类型 接线方式
非冗余（CN2/CN2K） 仅连接分接头至模块 A 通道（B 通道未使用），分接头需选择直连型（如 1786-TPS）以适配模块底部 BNC 接口
冗余（CN2R/CN2RK/CN2RXT） 分接头 A 端接模块 A 通道，分接头 B 端接模块 B 通道；双链路需同时接入网络主干（Trunk Line A/B）
关键接线注意事项：
未使用的端口（如 CN2 的 B 通道）需保留保护塞（带 “K” 型号出厂已预装），确保防腐等级；
分接头与模块断开时，需立即盖上防尘帽，防止金属部分接触接地表面；
冗余系统中，主 / 备模块需接入同一网络段（如主模块 A 通道接 Trunk A，备模块 A 通道也需接 Trunk A）。
4. USB 端口使用规范
模块配备 USB 2.0 Type B 端口，仅用于临时本地编程，核心限制：
禁止在危险场所使用；
线缆长度≤3 米（9.84 英尺），不可接 USB 集线器；
需安装 RSLinx Classic 2.55 及以上版本软件；
禁止同时通过 USB 升级多个模块固件，避免升级失败。
模块复位与故障排查
1. 恢复出厂设置（复位操作）
当模块需清除配置或修复异常时，可执行以下步骤：
断开机箱电源，移除模块；
将拨码开关设置为 “00”（无效地址，仅用于复位）；
重新安装模块，接通电源；
待模块显示 “Reset Complete-Change Switch Settings” 后，断开电源并移除模块；
将拨码开关调回目标地址（01~99/98），重新安装并通电。
2. 故障排查核心方法
通过模块的OK 状态指示灯与网络通道指示灯（A/B） 定位故障，关键状态解读如下：
（1）OK 状态指示灯（核心故障判断）

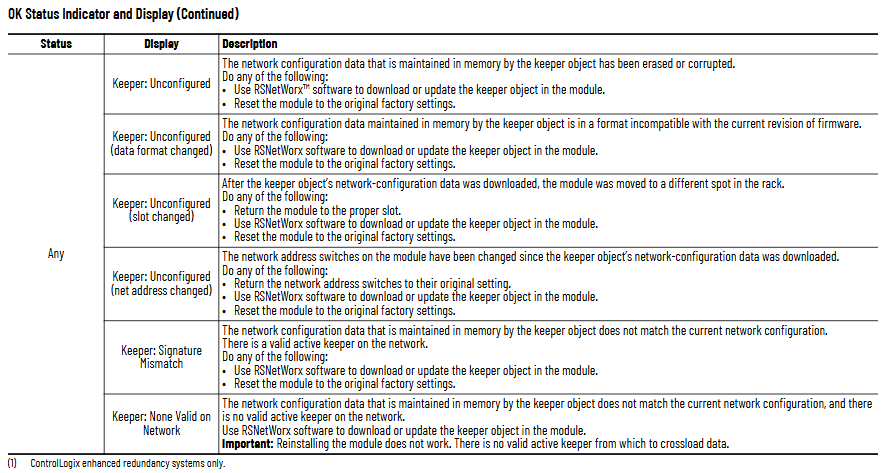

指示灯状态 显示信息 故障原因与解决方案
熄灭 无 电源故障或内部故障：检查电源连接、模块是否插紧，无效则更换模块
常红 Reset Complete-Change Switch Settings 地址设为 00（无效）：重新设置有效地址（01~99/98）
常红 FAIL 上电测试失败：直接更换模块
闪烁红 DUPLICATE NODE DETECTED 网络地址冲突：更换为唯一地址
闪烁红 Image update Needed 固件需更新：使用 ControlFLASH 软件升级 Boot 镜像
常绿 / 闪烁绿 CPU=xx%（xx≥80） CPU 利用率过高（超过 80%）：检查网络连接数，优化控制程序
闪烁绿 NET ERR 网络布线错误或无其他节点：检查线缆、终端器，确保至少一个其他节点在线
（2）网络通道指示灯（A/B 通道状态）
指示灯状态 通道（A/B）状态解读
常绿 正常运行，通道通信正常
闪烁绿 / 熄灭 临时错误，模块可自恢复
闪烁红 / 熄灭 媒体故障（如断线、松动）或无其他节点：检查线缆、终端器，添加在线节点
常红 通道故障：断电复位模块，无效则联系罗克韦尔技术支持
关键技术参数
参数类别 1756-CN2/CN2K 1756-CN2R/CN2RK 1756-CN2RXT
背板电流 1.1A（5.1V DC） 1.3A（5.1V DC） 1.3A（5.1V DC）
工作温度 0~60℃（32~140℉） 0~60℃（32~140℉） -25~70℃（-13~158℉）
隔离电压 30V DC（持续），ControlNet/USB 与背板间基础绝缘（500V AC 耐压 60 秒） 同左（冗余型号额外支持 A/B 通道间隔离） 同左
防腐等级（带 “K”） ASTM B845-97 G3 级（ANSI/ISA 71.04）、IEC 60721-3-3 CX 级 同左 同左
接线类别 ControlNet 端口为 1 类，USB 端口为 3 类 同左 同左
