B&R Power Panel 300/400 触摸屏
时间: 2025-08-23浏览次数：
B&R Power Panel 300/400 触摸屏
B&R Power Panel 300/400 触摸屏
核心定位与核心优势

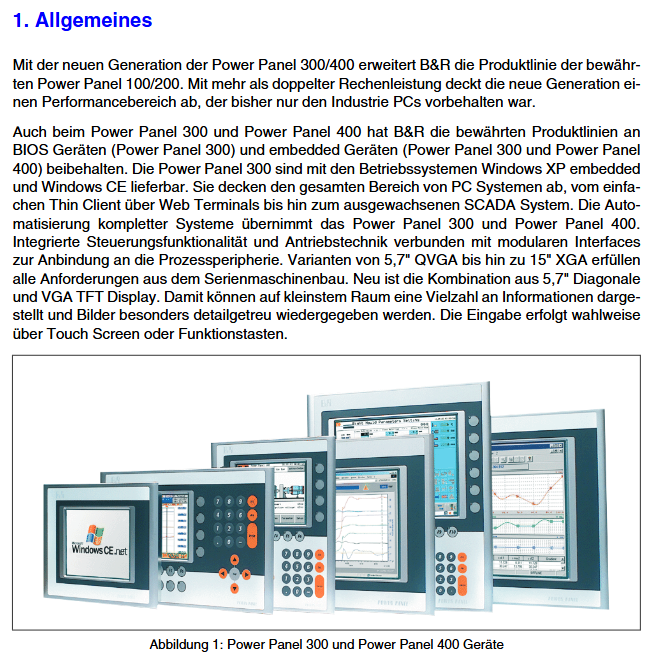

B&R Power Panel 300/400 系列触摸屏是专为工业自动化场景设计的人机交互终端，覆盖从基础控制到复杂自动化的多场景需求，核心优势聚焦于高兼容性、工业级可靠性、灵活扩展性三大维度，具体可概括为六大关键特性：
双产品线适配多元需求：分为 Power Panel 300（基础型）与 Power Panel 400（扩展型），前者侧重基础人机交互，后者支持 1-2 个 aPCI 插槽，可扩展通信模块或功能卡，满足从简单数据显示到复杂控制集成的需求。
工业级环境耐受性：front 侧防护等级达 IP65/NEMA 250 Type 4X，防尘防喷水；工作温度覆盖 - 20~+50°C（部分型号支持 - 20~+70°C 存储），抗振动（2-200Hz，0.5-2g 振幅）、抗冲击（15-30g，11-15ms 半正弦波），适配恶劣工业现场。
灵活的硬件配置：搭载 Geode LX800 500MHz 处理器，支持 128-512MB DDR SDRAM 内存与 Type I CompactFlash 存储扩展；显示尺寸覆盖 5.7 英寸（QVGA/VGA）至 15 英寸（XGA），含单色 LCD、彩色 LCD、彩色 TFT 等多种屏幕类型，部分型号集成电阻式触摸屏（Elo Accu Touch/Gunze 技术），透光率达 80%±5%。
丰富通信与接口：标配 10/100Mbps 以太网（Intel 82551ER 控制器）、RS232 串口（16C550 兼容，最大 115kBaud）、2 个 USB 2.0 接口（每口最大 500mA 供电）；Power Panel 400 额外支持 aPCI 插槽，可扩展现场总线模块（如 CAN、Profinet 等），适配工业设备互联需求。
双运行模式切换：通过 BIOS Boot-Mode 开关支持OS-Mode（常规操作系统启动，如 Windows CE/XP Embedded）与AR-Mode（自动化运行时启动，适配 B&R Automation Runtime），满足不同控制场景下的启动逻辑需求。
便捷维护与诊断：配备 Mode/Node 拨码开关（支持 Boot/Node/Dyn. Mode/Diagnosis 四种模式）、状态 LED（Power/User/CF 指示灯）、外置 Reset/Power 按键；支持通过 B&R Control Center 读取 CPU、环境温度等关键数据，故障定位快速高效。
产品核心构成与功能细节
（一）核心硬件组件与分类
根据功能定位与硬件配置，产品主要分为三大类别，各型号核心参数差异如下表所示：
产品类别 代表型号 核心配置差异 适用场景
Power Panel 300（BIOS 版） 5PP320.0571-29、5PP320.1505-39 仅支持 BIOS 启动，无 aPCI 插槽；内存多为 256MB，部分型号（如 5PP320.1505-3B）达 512MB；显示尺寸 5.7-15 英寸，部分含触摸屏 基础数据监控、简单设备控制，无需扩展功能的场景
Power Panel 300（Automation Runtime 版） 4PP320.0571-01、4PP381.1043-31 预装 Automation Runtime 系统，无 aPCI 插槽；内存 128MB，支持 CompactFlash 存储；部分型号（如 4PP381.1043-31）集成 28 个带 LED 指示灯的功能键 需与 B&R 自动化系统联动，侧重操作控制的场景
Power Panel 400（Automation Runtime 版） 4PP420.0571-45、4PP451.1043-75 支持 1-2 个 aPCI 插槽，可扩展通信模块；内存 128MB（部分旧版 64MB），512kB SRAM（电池备份，支持掉电数据保存）；集成更多功能键（如 4PP451 系列含 16 个功能键 + 6 个软键） 复杂自动化系统，需扩展现场总线、多设备联动控制的场景（如生产线控制、设备集群监控）
（二）关键功能特性
1. 显示与输入功能
屏幕性能：不同尺寸屏幕参数差异化设计，例如 5.7 英寸 QVGA 彩色 TFT（4PP320.0571-35）对比度 350:1、亮度 500cd/m²，15 英寸 XGA 彩色 TFT（4PP320.1505-31）对比度 400:1、亮度 250cd/m²，均支持_screen rotation_（屏幕旋转）功能，适配横向 / 纵向安装需求。
触摸与按键：电阻式触摸屏支持 12 位精度，点击寿命超 10⁶次；功能键采用工业级设计，按压力度 1±0.3~3±0.3N，部分型号（如 4PP481 系列）含可自定义标签的插入式按键条，便于现场标识与维护。
2. 电源与防护设计
供电与隔离：输入电压 18-30VDC，支持反接保护；每通道与系统光隔离（1500VDC 测试），USB 接口通过 “USB 电流限制开关” 保护（每口最大 500mA），避免外部设备过载损坏。
散热与耐用性：采用被动式散热（散热片），无风扇设计减少粉尘堆积；外壳为阳极氧化铝材质，_front 侧_密封胶条防水，适应长期工业运行。
3. 诊断与维护功能
状态监控：通过 LED 指示灯实时显示设备状态（Power 灯绿色 = 供电正常，红色 = 待机；CF 灯黄色 = 存储读写中）；支持通过 B&R ADI（Automation Device Interface）读取 CPU 温度、内存占用等数据，异常时触发报警。
便捷维护：CompactFlash 插槽带锁定卡扣与弹出器，支持断电更换；BIOS 支持 “恢复默认值” 功能（Mode/Node 开关设为 00 并三次复位），简化故障恢复流程。
硬件规格与环境参数
（一）通用电气与物理规格
类别 参数详情（通用型，部分型号有差异）
处理器 Geode LX800 500MHz，32 位 x86 架构，支持 MMX/3D Now! 指令集
内存 128-512MB DDR SDRAM，8MB 共享显存（用于显卡）
存储 Type I CompactFlash 插槽（支持 64MB-16GB SLC NAND Flash）
通信接口 1× 以太网（RJ45，10/100Mbps）、1×RS232（9 针 D-Sub）、2×USB 2.0（Type A）
电源输入 18-30VDC，额定电流 0.45-1.25A（视型号而定），功率 10-30W
物理尺寸 5.7 英寸型号：212×156×55.5mm（宽 × 高 × 深）；15 英寸型号：435×330×71.5mm
重量 5.7 英寸型号约 1.4-1.7kg，15 英寸型号约 6.3kg（不含扩展模块）
（二）环境与防护参数
类别 参数详情
工作温度 0~+50°C（部分型号如 4PP320.1043-31 支持 - 20~+50°C）
存储温度 -20~+70°C
相对湿度 5%~95%（无冷凝），符合 ISA-S71.04-1985 G3 级污染防护
防护等级 Front 侧 IP65，Rear 侧 IP20（需插入 CF 卡或 aPCI 模块）
抗振动 运行：2-9Hz（1.75mm 振幅）、9-200Hz（0.5g）；存储：2-8Hz（7.5mm 振幅）、8-200Hz（2g）
抗冲击 运行：15g（11ms）；存储 / 运输：30g（15ms）
海拔高度 最大 3000m（每升高 1000m，最高工作温度降低 1°C）
订购信息与系统兼容性

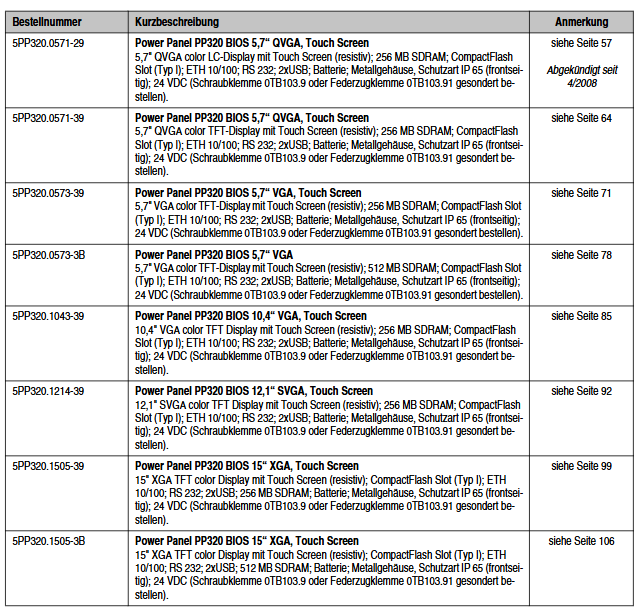

（一）核心产品订购清单（关键型号）
产品类别 型号 描述 备注
Power Panel 300（BIOS 版） 5PP320.0571-29 5.7 英寸 QVGA 彩色 LCD，带触摸屏，256MB 内存 含 1 个 CF 插槽，无 aPCI 插槽
5PP320.1505-39 15 英寸 XGA 彩色 TFT，带触摸屏，256MB 内存 Front 侧 IP65，支持屏幕旋转
Power Panel 300（AR 版） 4PP320.1043-31 10.4 英寸 VGA 彩色 TFT，带触摸屏，128MB 内存 适配 B&R Automation Runtime，含 6 个固定卡扣
4PP381.1043-31 10.4 英寸 VGA 彩色 TFT，带触摸屏 + 28 个功能键 支持 aPCI 扩展，用于复杂操作场景
Power Panel 400（AR 版） 4PP420.0571-75 5.7 英寸 QVGA 彩色 TFT，带触摸屏，1 个 aPCI 插槽 128MB 内存，含锂电池（3V/950mAh）
4PP451.1043-75 10.4 英寸 VGA 彩色 TFT，带 10 个软键 + 28 个功能键 2 个 aPCI 插槽，适配多总线集成
备件 0AC201.91 锂电池（3V/950mAh，4 个 / 盒） 用于 RTC 时钟与 SRAM 数据备份
5CFCRD.2048-04 2GB Type I CompactFlash 卡（SLC NAND） 工业级存储，适配所有型号
0TB103.9 24V 3 针螺丝端子电源插头 需单独订购，用于电源连接
（二）系统兼容性要求
软件兼容性：支持 Windows CE 5.0/6.0（Professional/ProPlus 版）、Windows XP Embedded（Feature Pack 2007）、Windows Embedded Standard 2009；Automation Runtime 需搭配 B&R Automation Studio 软件配置。
硬件兼容性：aPCI 插槽仅支持 B&R System 2005 系列模块（如 CANopen、Profinet 模块）；CompactFlash 需选用工业级 SLC 类型（推荐 B&R 原厂型号，避免兼容性问题）；外部设备需符合 USB 2.0 规范或 RS232 协议（如条码扫描枪、打印机）。

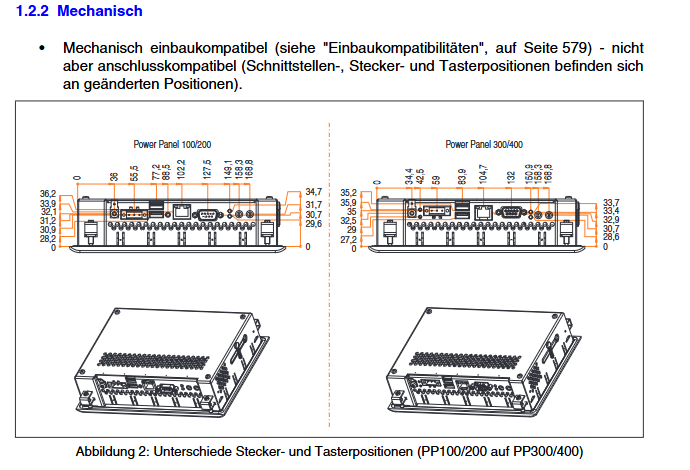

安装兼容性：与 Power Panel 100/200 机械安装尺寸兼容（开孔尺寸一致），但接口位置不同（如电源插头旋转 180°），需重新布线。
