Emerson DeltaV™ 迁移用电子编组功能
时间: 2025-08-23浏览次数：
EmersonDeltaV™ 迁移用电子编组功能
Emerson DeltaV™ 迁移用电子编组功能
核心定位与核心优势
DeltaV 迁移用电子编组基于 CHARM I/O 卡（CIOC）构建，专为传统控制系统向 DeltaV 系统迁移设计，以 “高灵活性、低改造成本、全冗余可靠” 为核心，实现 I/O 模块的原位替换与高效集成，核心优势可概括为六大关键特性：
灵活部署 I/O：CIOC 支持在传统 I/O 相同空间内实现 1:1 直接替换，无需新增机柜、定制线缆或额外编组；I/O 可按需安装在原有机柜的任意适配位置，适配不同迁移场景的布局需求。
单通道精细化配置：CHARM I/O 架构支持每个通道独立适配现场设备需求，任意仪表信号可接入任意端子块，通过安装对应 CHARM 模块并分配至最多 4 个控制器即可完成电子编组；无需拆分传统面板信号至多个 DeltaV I/O 卡，解决传统 I/O 端子适配难题。

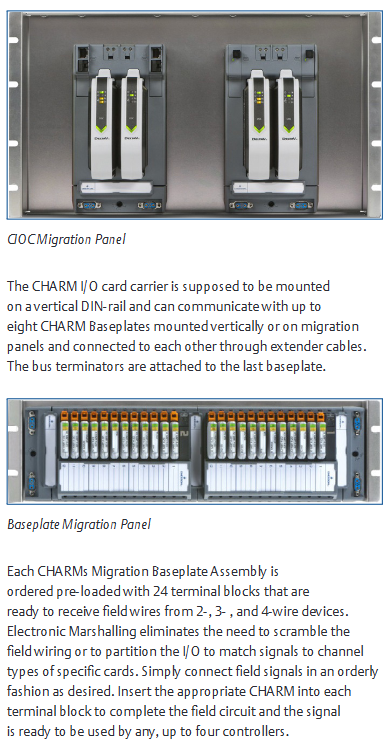

原位替换传统 I/O：迁移面板可安装在传统端子面板的上方、下方甚至前方，仅需将导线移动数英寸即可完成迁移；迁移面板作为标准 CHARM 底板，通过线缆接口与 CIOC 通信，适配垂直或水平安装（部分场景支持），无需拉伸 I/O 线缆，保障系统平稳切换。
全冗余通信架构：从 CHARM 通道到 DeltaV 控制器的全链路冗余，包括载体上的双 I/O 卡、冗余通信模块（主 / 备用网络连接）、双 24V DC 输入电源，以及载体向 CHARM 底板提供的冗余电源与通信总线，确保系统高可靠性。
完整 DeltaV 解决方案：迁移后系统完全基于 DeltaV 标准硬件构建，无混合定制软硬件，可由现有 DeltaV 运维人员使用统一备件支持，降低后期维护复杂度与成本。
即插即用 I/O：硬件层面，组件通过 DIN 导轨锁扣与互锁载体连接器快速拼接；软件层面，插入 CHARM 后系统自动识别节点并在配置数据库中生成 I/O 定义，CHARM 自键控系统避免误插；支持通过拖拽操作将任意数量通道分配给控制器，简化配置流程。
产品核心构成与功能细节
（一）核心硬件组件
CHARM I/O 载体 DIN 导轨安装，支持冗余 CHARM I/O 卡对 提供冗余通信模块与双 24V DC 电源接口，连接 CHARM 底板并传输冗余电源 / 通信总线
CHARM I/O 卡（CIOC/CIOC2） 实现 CHARM 与以太网 I/O 网络（连接 M/S/PK 系列控制器）的通信 CIOC 获 Achilles 通信认证 1 级；CIOC2 算力更强，获认证 2 级，可直接替换 CIOC
CHARM 底板 DIN 导轨安装，含交错电源与总线连接器 支持 12 个 CHARM 及端子块，提供现场注入电源接口，适配迁移面板安装
CHARM 端子块 可拆卸，连接现场布线并固定 CHARM 支持 2/3/4 线制设备接线，部分型号含熔断式注入电源功能
CHARM 模块（Characterization Module） 为每个现场信号提供基础模数转换、冗余总线连接与故障隔离 具备电路保护功能（限流 / 熔断）、浪涌防护（符合 EMC 行业标准），故障仅局限于单个模块
其他辅助组件 线缆延长器（灵活调整载体安装位置）、底板终端器（冗余 I/O 总线终端）、19 英寸迁移面板（适配传统 19 英寸机柜，支持 2 个 CIOC 或 2 个底板安装） 保障硬件安装灵活性与总线信号稳定性
（二）关键功能特性
电源供给：现场电源通过冗余 24V DC 总线供给每个 CHARM（每模块最大 100mA）；高电流离散通道可通过底板本地集成的电源注入总线供电。
维护便利性：CHARM 可部分弹出至锁定位置，断开现场布线与系统的连接，便于现场维护或切断设备电源；激活锁扣即可弹出至定位位置，关闭锁扣则隔离现场布线。
系统扩展性：CIOC 通过以太网最多连接 4 个控制器，新增控制器或重新分配 I/O 无需改动物理布线；支持在线新增 CHARM（底板任意空位）与 CIOC，适配迁移过程中 I/O 需求变化。
安装灵活性：CIOC 需安装在垂直 DIN 导轨上（可位于机柜前后侧、上下部），不可水平安装；CHARM 底板迁移组件高度 3 EIA 单位（5.25 英寸），可灵活选择安装位置（复用现有线槽 / 电缆桥架、相邻安装或预留间距）。
硬件规格与兼容性
（一）核心硬件环境与尺寸规格

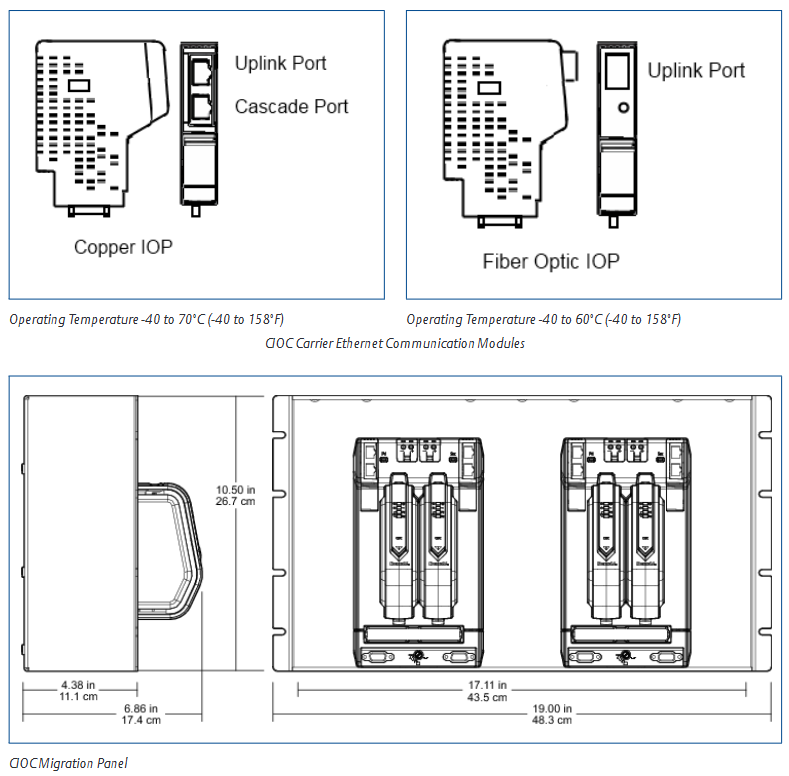

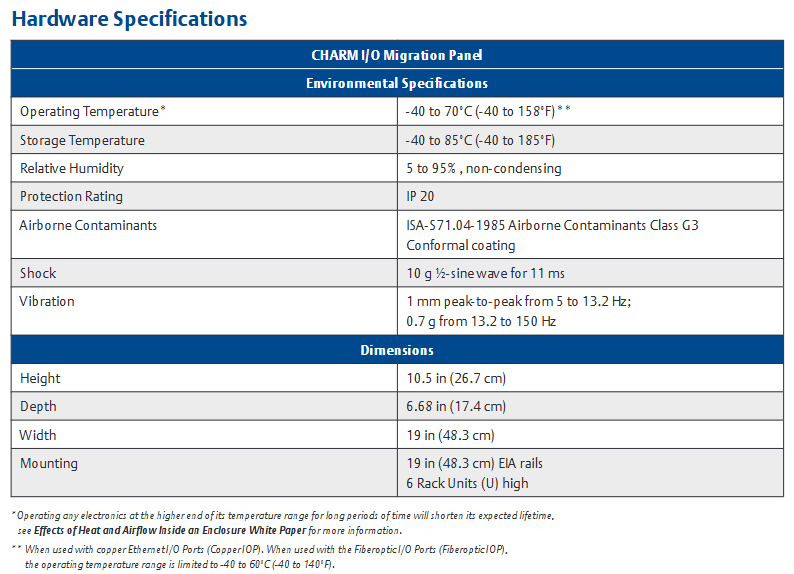

1. CHARM I/O 迁移面板
环境规格 工作温度：-40~70°C（铜以太网端口）、-40~60°C（光纤以太网端口）；存储温度：-40~85°C；相对湿度：5%~95%（无冷凝）；防护等级：IP20；污染物等级：ISA-S71.04-1985 G3 级（带 conformal 涂层）；抗冲击：10g 半正弦波（持续 11ms）；振动：5~13.2Hz（1mm 峰峰值）、13.2~150Hz（0.7g）
尺寸 高度 10.5 英寸（26.7cm）、深度 6.68 英寸（17.4cm）、宽度 19 英寸（48.3cm）；安装方式：19 英寸 EIA 导轨（6 机架单位高）

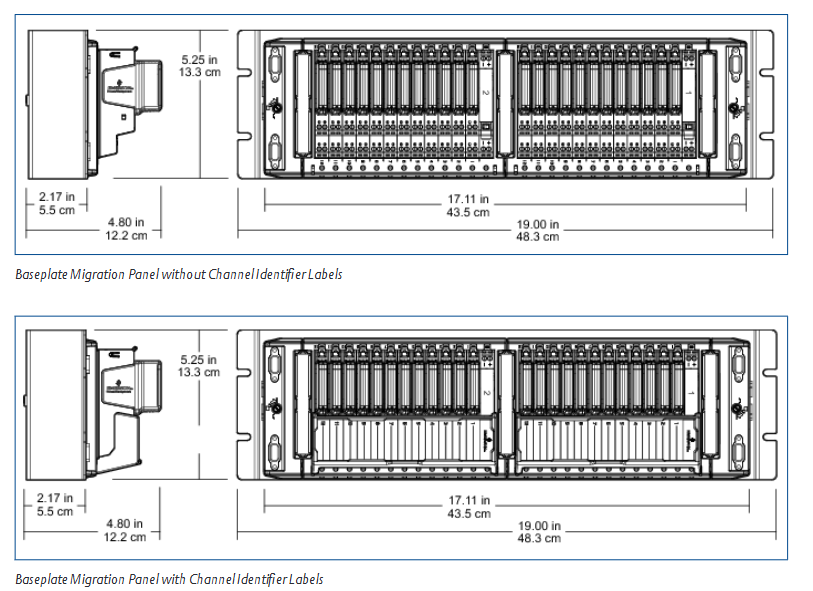

2. CHARM 底板迁移面板
环境规格 与 CHARM I/O 迁移面板一致（工作温度固定 - 40~70°C）
尺寸 高度 5.25 英寸（13.3cm）、深度 4.8 英寸（12.2cm）、宽度 19 英寸（48.3cm）；安装方式：19 英寸 EIA 导轨（3 机架单位高）
3. IS CHARM 底板迁移面板
环境规格 与上述底板迁移面板一致
尺寸 无通道标识标签：高度 5.34 英寸（13.6cm）、深度 6.45 英寸（16.4cm）；带通道标识标签：高度 5.73 英寸（14.6cm）、深度 6.45 英寸（16.4cm）；宽度均为 19 英寸（48.3cm），安装方式同前（3 机架单位高）
特殊说明 IS CHARM 尺寸不同于非 IS 型号，安装在 19 英寸面板时比非 IS 型号突出 45mm
（二）系统兼容性
软件版本要求：DeltaV 电子编组硬件需搭配 DeltaV v11.3.1 及以上版本。
控制器适配：支持 M 系列、S 系列、PK 系列控制器。
组件兼容性：所有 CHARM 类型、IS / 非 IS I/O 端子块、键控柱均适配迁移面板；CIOC2 可直接替换 CIOC，光纤以太网 I/O 端口不可级联。
订购信息与前置条件
（一）核心硬件订购清单（部分关键型号）
CHARM I/O 卡 冗余迁移 CIOC2（铜以太网），含冗余 CIOC2、带螺丝端子的载体、铜 I/O 端口等 SE6505T03
CHARM I/O 卡 冗余迁移 CIOC2（光纤以太网），含冗余 CIOC2、带螺丝端子的载体、光纤 I/O 端口等 SE6505T04
迁移面板 19 英寸迁移面板，支持 2 个冗余迁移 CIOC SE6503T01
CHARM 底板组件 标准迁移底板组件（2 个底板、24 个标准端子块等） SE4601T03
CHARM 底板组件 带 3 线制 DI 熔断注入电源的迁移底板组件 SE4601T10
CHARM 底板组件 带继电器输出的迁移底板组件 SE4601T06
IS CHARM 底板 IS CHARM 迁移底板组件（2 个 IS 底板、24 个 IS 标准端子块等） SE4608T02
地址插头 CHARM 地址插头（1-8 号） SE4602
地址插头 CHARM 地址插头（1-4 号） SE4613
辅助组件 CHARM 底板顶部延长器（带插头） SE4603T05
辅助组件 CHARM 底板底部延长器（带插座） SE4603T06
辅助组件 CHARM 底板线缆（2 根 0.5m） SE4605T02
辅助组件 DIN 导轨挡块（5 个 / 盒） VE4054DRS
IS 专用配件 IS CHARM 24V DC 电源熔断器组件 SE4610T01（需与 SE6501T03/SE6501T04 搭配订购 2 个）
（二）前置要求
硬件安装需遵循 DIN 导轨规范，垂直 DIN 导轨需配备挡块（型号 VE4054DRS）固定底板位置。
使用 IS CHARM 底板时，需额外订购 SE4610T01 熔断器组件（每个适配 IS 底板的 CIOC 配置需 2 个）。
光纤以太网 I/O 端口不可级联，需注意网络拓扑设计。
