Emerson Ovation™电源系统（5X00785G09）
时间: 2025-08-22浏览次数：
Emerson Ovation™电源系统（5X00785G09）
Emerson Ovation™电源系统（5X00785G09）
基本概述
Ovation™电源系统是艾默生研发的 DIN 导轨安装式电源，集成了四个模块化无风扇供电系统，旨在为 Ovation™控制器和 I/O 模块提供可靠且稳定的电源。该系统采用冗余配置，每个配置均具备独立的外部宽范围交流或直流输入馈电，通过双二极管汇流 24 VDC 输出为每个控制器机箱及相关 I/O 模块供电，同时支持为回路和 I/O 模块触点润湿供电，必要时还可提供 48 VDC 辅助电源。
系统提供两种独立输出方案，分别是 “24 VDC / 10 A / 240 W 主电源 + 24 VDC / 10 A / 240 W 辅助电源” 和 “24 VDC / 20 A / 480 W 主电源 + 24 VDC / 20 A / 480 W 辅助电源”，可根据实际功率需求灵活选择。
核心特性
冗余与可靠性设计：采用冗余电源配置，主电源和辅助电源在主用和备用配置中均独立分离；通过二极管汇流供电，确保电源持续可用，避免单点故障导致系统断电。
宽范围输入能力：支持双输入（交流和直流），交流输入电压范围 85-264 VAC（频率 43-67 Hz），直流输入电压范围 90-375 VDC，适配不同场景的供电需求，同时减少备件库存。
高效与低损耗：电源效率高（10A 模块典型效率＞90%，20A 模块效率＞92%），且具备主动功率因数校正功能，功率因数可优化至 0.92 以上，降低功耗；无风扇模块化设计，减少散热故障风险，延长设备使用寿命。
便捷维护与安装：电源支持热插拔，可在线更换，减少停机时间；采用带预安装 DIN 导轨的背板设计，方便电源分配模块、断路器和电源模块的安装，快速部署以降低生产损失。
全面监控与保护：具备持续系统监控功能，通过 3 个状态 LED（输入、输出、报警）直观显示运行状态；提供过压、短路、过载、开路等多重保护，符合 IP20 防护等级（IEC60529）和 Class 1 防护等级（IEC536），保障设备安全。
两种功率方案详情
（一）10A 功率方案（输出 240W）
组成结构：包含冗余电源配置（主用和备用），每个配置有独立的 10A 主电源和辅助电源；配备电源分配模块，将二极管汇流输出分配至控制器和 I/O 总线；整体安装在带预安装 DIN 导轨的背板上，背板上还需连接电源分配模块、断路器及四个 10A 电源模块。
使用寿命：在 40°C 环境温度下，10A 电源模块的预期使用寿命为 8 年。

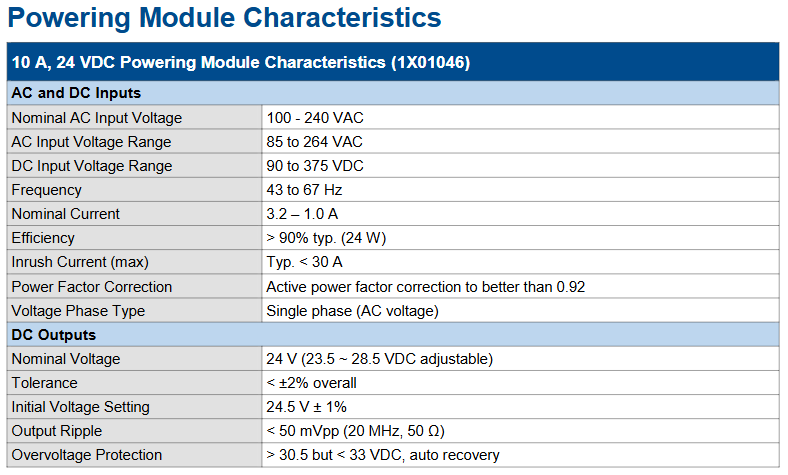

核心参数（1X01046 模块）
输入特性：额定交流输入电压 100-240 VAC，额定电流 3.2-1.0 A，最大浪涌电流典型值＜30 A，支持单相交流电压。
输出特性：额定输出电压 24 VDC（可调范围 23.5-28.5 VDC），初始电压设置 24.5 V±1%，总公差＜±2%；输出纹波＜50 mVpp（20 MHz，50 Ω）；过压保护阈值 30.5-33 VDC，支持自动恢复；额定输出电流 10 A，峰值电流为额定电流的 1.5 倍（持续 4 秒，电压保持＞20 VDC），短路电流为额定电流的 1.5 倍（接近零电压状态）。
环境与稳定性：工作温度 - 25°C 至 + 60°C（满功率运行），60°C 至 70°C 时线性降额（每升高 1°C 功率降低 12 W，降至 120 W）；存储温度 - 40°C 至 + 85°C；电压保持时间＞20 ms（满载、100 VAC 输入、25°C 环境），电压下降时间＜150 ms（满载时从 95% 额定电压降至 10%），时间和温度漂移＜1.0%。
认证与抗干扰：符合 EN61000 系列 EMC 抗干扰标准（如 ESD Level 4、辐射抗扰度 Level 3 等），通过 CE、UL、IECEx 认证，且符合 RoHS 标准。
（二）20A 功率方案（输出 480W）
组成结构：同样采用冗余电源配置（主用和备用），包含独立的 20A 主电源和辅助电源；配备汇流二极管以确保持续供电，以及电源分配端子排；安装在带预安装 DIN 导轨的背板上，背板需连接电源分配端子排、汇流二极管、断路器及四个 20A 电源模块。
使用寿命：在 40°C 环境温度且 10A 负载下，20A 电源模块的预期使用寿命为 15 年，耐用性优于 10A 方案。

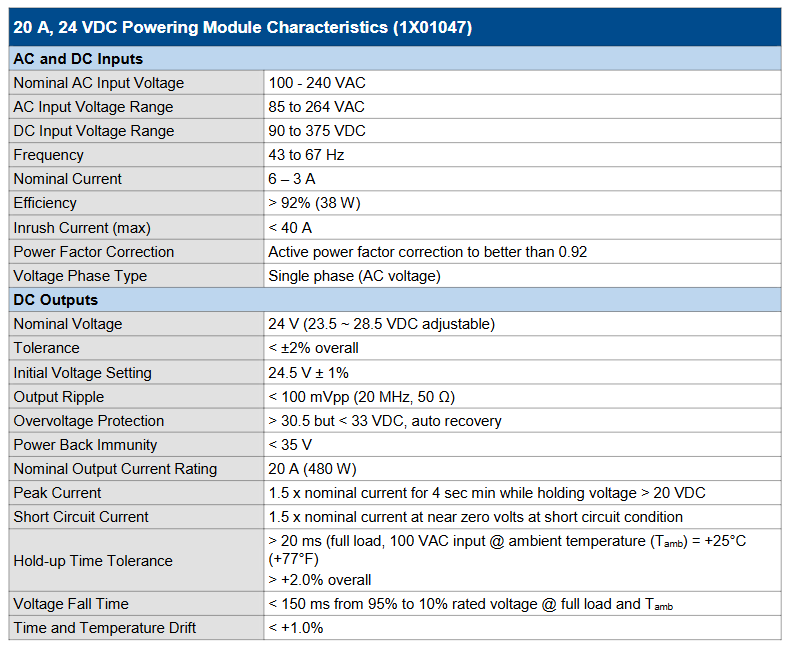

核心参数（1X01047 模块）
输入特性：与 10A 模块输入范围一致（85-264 VAC / 90-375 VDC），额定电流 6-3 A，最大浪涌电流＜40 A，同样支持主动功率因数校正（＞0.92）和单相交流输入。
输出特性：额定输出电压 24 VDC（可调范围 23.5-28.5 VDC），初始电压设置、总公差与 10A 模块一致；输出纹波＜100 mVpp（20 MHz，50 Ω）；额定输出电流 20 A，峰值电流、短路电流特性与 10A 模块相同（1.5 倍额定电流）；过压保护阈值同样为 30.5-33 VDC（自动恢复）。
环境与稳定性：工作温度范围、降额规则与 10A 模块一致（60°C 至 70°C 每升高 1°C 功率降低 24 W，降至 240 W）；电压保持时间、下降时间、漂移参数与 10A 模块相同，确保输出稳定性。

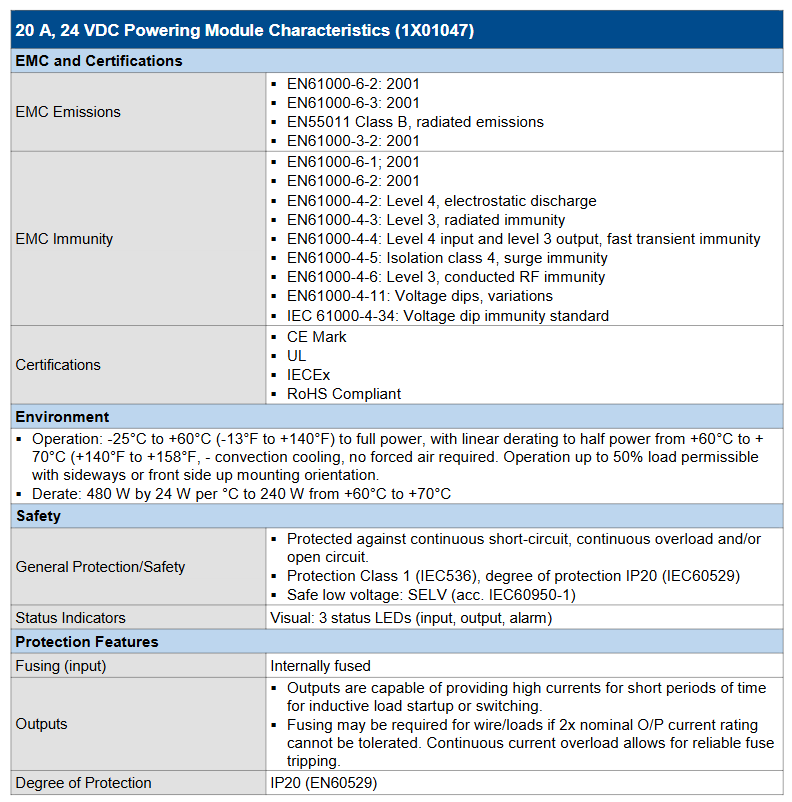

认证与抗干扰：EMC 抗干扰标准、安全认证（CE、UL、IECEx）及 RoHS 合规性与 10A 模块一致，额外符合 EN55011 Class B 辐射发射标准，电磁兼容性更优。
安全与防护
通用保护：所有模块均具备持续短路、持续过载和开路保护；输入侧内置熔断器，输出侧可根据负载需求选择是否额外熔断（若无法承受 2 倍额定输出电流）；符合安全低电压（SELV，依据 IEC60950-1）标准，降低触电风险。
物理防护：采用全封闭金属外壳，配备精细通风格栅以阻挡小部件进入，防护等级达 IP20（EN60529），适应工业现场环境。
