Emerson电动力绝对振动传感器（PR 9266/.. 和 PR 9268/..）
时间: 2025-08-21浏览次数：
Emerson电动力绝对振动传感器（PR 9266/.. 和 PR 9268/..）
Emerson电动力绝对振动传感器（PR 9266/.. 和 PR 9268/..）
传感器概述
PR 9266/.. 和 PR 9268/.. 系列电动力绝对振动传感器专为测量机器的绝对振动而设计，属于 MMS 6000 和 MMS 3000 旋转机械监测系统的一部分。其工作温度范围可达 200°C，采用地震功能原理，安装简便，灵敏度高，结构坚固适用于工业应用，具备防溅特性，防护等级为 IP 55 或 IP 65，有 10 Hz 至 1000 Hz 和 4 Hz 至 1000 Hz 两种频率范围，与安全栅（1 区）配合使用时安全等级为 EEx ib II B / II C。
应用场景
可测量频率范围分别为 10..1000Hz 和 4...1000Hz 的绝对振动，振动幅度分别可达 2mm 和 3mm（峰 - 峰），能提供与振动速度成正比的电信号。适用于各种涡轮机械、风扇、压缩机、齿轮箱、泵、磨煤机和其他机器。其中，PR 9268/60 和 PR 9268/70 特别适用于高温环境，如燃气轮机应用，还包括电气适配，可替代原 AEG Kanis 集团的 MMG 033 和 MMG 1033 绝对振动传感器，并根据测量放大器类型提供三种不同的传感器灵敏度。
功能原理与设计
测量元件：由带线圈的地震质量块组成，悬挂在膜片弹簧上，在永磁体的圆形间隙中移动，膜片弹簧在纵向（测量方向）引导测量元件。
工作方式：传感器在共振频率以上工作（不同型号共振频率在 4 至 13 Hz 之间），地震质量块保持静止，由于传感器外壳的振动，产生与振动速度成正比的电信号。
阻尼：通过阻尼缸或外部装置实现测量元件的阻尼，阻尼值约为 0.6，在整个频率范围内具有很好的线性特性。
特殊设计：低于共振频率的测量可通过相应的振幅响应校正进行；振动幅度过高时，机械限位器会减小地震系统的最大振幅；每个传感器设计用于一个测量方向（垂直或水平）。PR 9266/.. 系列传感器有额外的提升线圈，通过向该线圈输入高达 7mA 的提升电流来调整地震元件的中心位置；PR 9268/.. 系列传感器可将提升电流直接输入测量线圈，但该电流必须与测量信号分离。MMS 6000 的测量放大器支持绝对轴承振动传感器的运行并提供提升电流。
技术参数

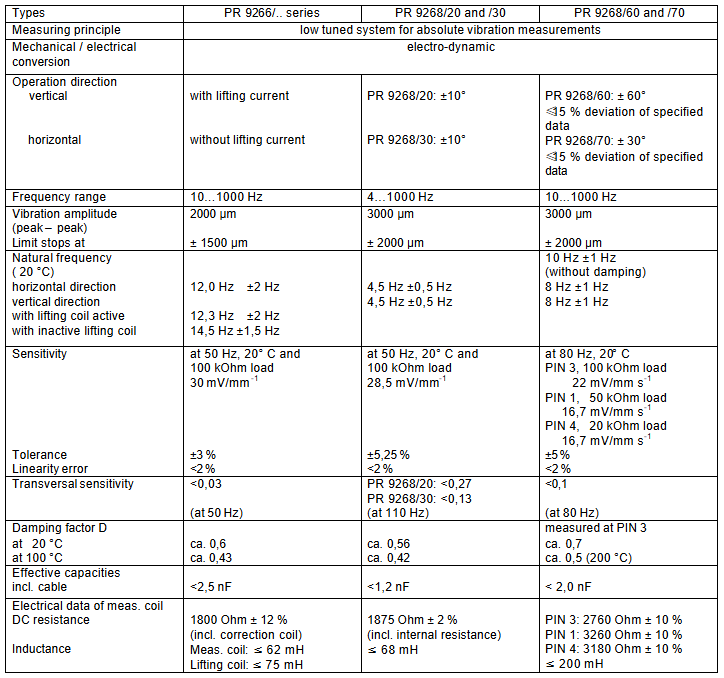

参数 PR 9266/.. 系列:PR 9268/20 和 /30 PR 9268/60 和 /70
测量原理:用于绝对振动测量的低调谐系统 用于绝对振动测量的低调谐系统 用于绝对振动测量的低调谐系统
机电转换:电动力 电动力 电动力
操作方向:垂直（带提升电流）、水平（不带提升电流） PR 9268/20：±10°；PR 9268/30：±10° PR 9268/60：±60°（指定数据偏差≤15%）；PR 9268/70：±30°（指定数据偏差≤15%）
频率范围 ：...1000 Hz 4...1000 Hz 10...1000 Hz
振动幅度（峰 - 峰）及限位器位置：2000 µm，限位器在 ±1500 µm 3000 µm，限位器在 ±2000 µm 3000 µm，限位器在 ±2000 µm
固有频率（20°C）：水平方向：12.0 Hz±2 Hz；垂直方向（提升线圈激活）：12.3 Hz±2 Hz；垂直方向（提升线圈未激活）：14.5 Hz±1.5 Hz 水平方向：4.5 Hz±0.5 Hz；垂直方向：4.5 Hz±0.5 Hz 无阻尼时：10 Hz±1 Hz；水平方向：8 Hz±1 Hz；垂直方向：8 Hz±1 Hz
灵敏度及条件：50 Hz、20°C、100 kOhm 负载时为 30 mV/mm⁻¹ 50 Hz、20°C、100 kOhm 负载时为 28.5 mV/mm⁻¹ 80 Hz、20°C 时，PIN 3、100 kOhm 负载为 22 mV/mm s⁻¹；PIN 1、50 kOhm 负载为 16.7 mV/mm s⁻¹；PIN 4、20 kOhm 负载为 16.7 mV/mm s⁻¹
公差：±3% <±5.25% ±5%
线性误差：<2% <2% <2%
横向灵敏度：<0.03（50 Hz 时） PR 9268/20：<0.27；PR 9268/30：<0.13（110 Hz 时） <0.1（80 Hz 时）
阻尼系数（20°C/100°C）：约 0.6 / 约 0.43 约 0.56 / 约 0.42 PIN 3 测量，约 0.7 / 约 0.5（200°C 时）
有效电容（含电缆）：<2.5 nF <1.2 nF <2.0 nF
测量线圈电气数据（直流电阻 / 电感）：1800 Ohm±12%（含校正线圈）；测量线圈≤62 mH，提升线圈≤75 mH 1875 Ohm±2%（含内部电阻）；≤68 mH PIN 3：2760 Ohm±10%；PIN 1：3260 Ohm±10%；PIN 4：3180 Ohm±10%；≤200 mH

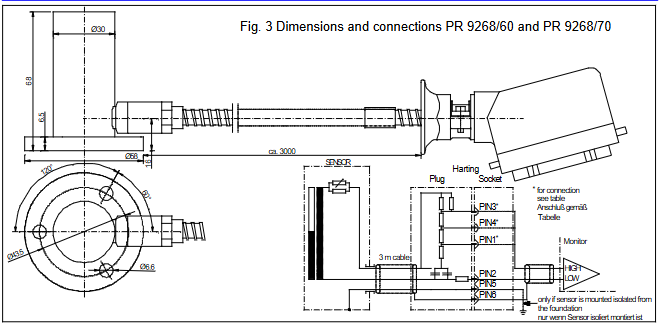

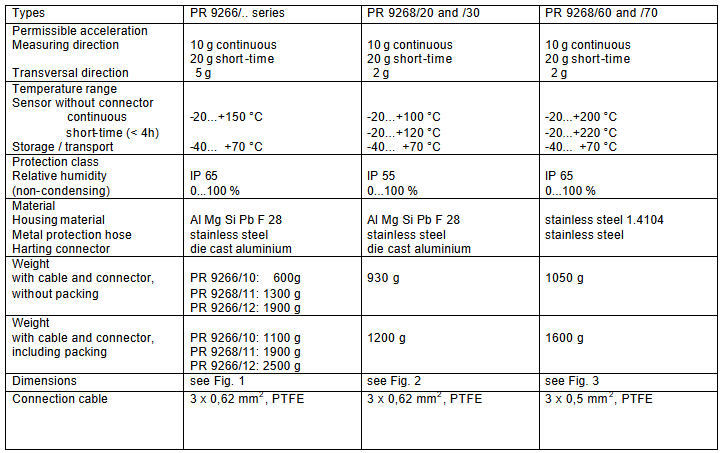

允许加速度（测量方向 / 横向）：10 g 连续，20 g 短时 / 5 g 10 g 连续，20 g 短时 / 2 g 10 g 连续，20 g 短时 / 2 g
温度范围（传感器无连接器，连续 / 短时（<4h）/ 存储运输）： -20...+150°C/-20...+170°C/-40...+70°C -20...+100°C/-20...+120°C/-40...+70°C -20...+200°C/-20...+220°C/-40...+70°C
防护等级 / 相对湿度（无冷凝）：IP 65/0...100% IP 55/0...100% IP 65/0...100%
材料（外壳 / 金属保护软管 / 哈特连接器）：Al Mg Si Pb F 28 / 不锈钢 / 压铸铝 Al Mg Si Pb F 28 / 不锈钢 / 压铸铝 不锈钢 1.4104 / 不锈钢 / 压铸铝
重量（带电缆和连接器，无包装 / 含包装）：PR 9266/10：600g/1100g；PR 9266/11：1300g/1900g；PR 9266/12：1900g/2500g 930g/1200g 1050g/1600g
连接电缆：3 x 0.62 mm²，PTFE、3 x 0.62 mm²，PTFE 3 x 0.5 mm²，PTFE
订购说明
订购型号格式为 PR 926X/X-X-XX0，各部分含义如下：
PR 9266 系列对应数字 “6”，PR 9268 系列对应数字 “8”。
底座类型：0 为无底座，1 为三角形底座，2 为立方体底座。
测量方向：PR 9268/20 为垂直，PR 9268/30 为水平，PR 9268/60 为垂直（高温 200°C），PR 9268/70 为水平（高温 200°C）。
电缆长度：0 为 3m，1 为 5m，2 为 8m，3 为 10m。
电缆末端（仅 PR 9268/60 和 /70 带哈特连接器）：0 为哈特连接器，1 为开放式电缆末端。
柔性金属保护管：0 为带，1 为不带。
