Emerson A6500-LC LVDT前置器
产品概述
A6500-LC线性可调位移传感器（LVDT）前置器是单通道设备，用于连接半桥式感应传感器或 LVDT 传感器与 CSI 6500ATG它为传感器提供激励电压，并将传感器测量的位移信号按比例转换为适合 6500微米通用测量卡接收的输出电压范围。
主要参数

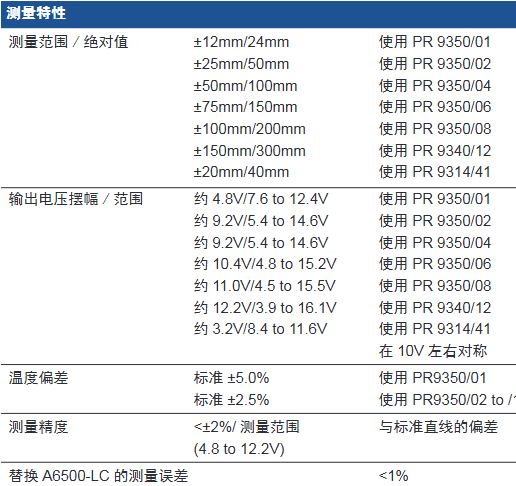

测量特性
测量范围 / 绝对值：与不同型号传感器配合使用时有多种范围，如使用 第9350/01号公告时为 ±12毫米/24毫米使用 2002年3月50日时为 ±25毫米/50毫米等。
输出电压摆幅 / 范围：因传感器型号不同而有所差异，例如使用 第9350/01号公告时约 4.8V/7.6至12.4V使用 2004年3月50日时约 9.2V/5.4至14.6V等，且在 10V 左右对称。
温度偏差：使用 2001年3月50日时标准为 ±5.0%，使用 PR9350/02至/12时标准为 ±2.5%。
测量精度：与标准直线的偏差 <±2%/ 测量范围（4.8至12.2V）
替换 A6500-LC的测量误差：1.

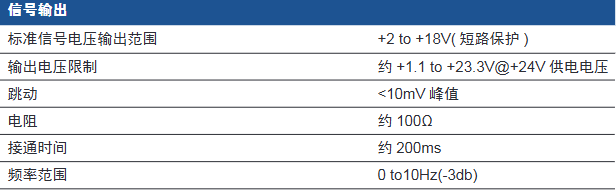

信号输出：标准信号电压输出范围为 + 2 至+18V（高速公路保护）输出电压限制约为 + 1.1 +24V时为+23.3V供电电压；跳动 <10mV 峰值；电阻约 100Ω；接通时间约 200ms；频率范围 0 到10Hz（-3db）

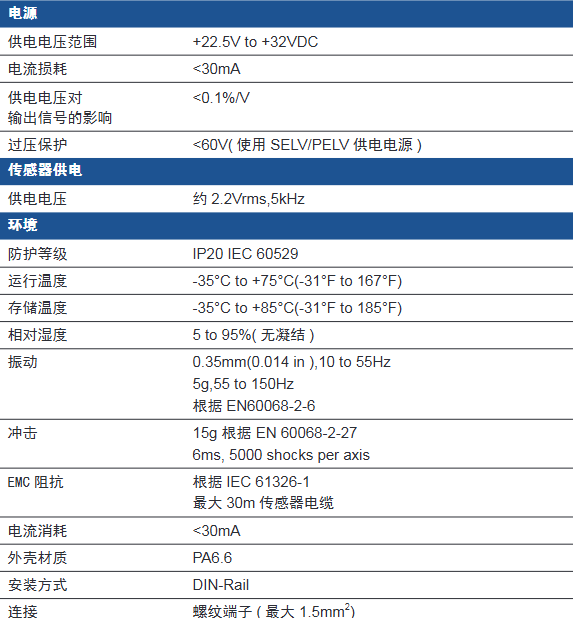

电源
供电电压范围：+22.5V至+32VDC
电流损耗：<30mA
供电电压对输出信号的影响：<0.1%/V
过压保护：<60V（使用SELV/PELV供电电源）。
传感器供电电压：约 2.2Vrms，5kHz
环境参数
防护等级：IP20 IEC 60529标准
运行温度：-35°C至+75°C（-31°F至167°F）
存储温度：-35°C至+85°C（-31°F至185°F）
相对湿度：5%至95%（无结果）
振动：0.35毫米（0.014英寸），10至55赫兹5g、55至150Hz根据 EN60068-2-6
冲击：15g 根据 EN 60068-2-27,6ms每轴 5000 次冲击。
EMC 阻抗：根据 IEC 61326-1标准
最大传感器电缆长度：30米
电流消耗：<30mA
物理参数
外壳材质：第6.6节
安装方式：DIN导轨
连接：螺纹端子（最大 1.5mm²）
尺寸：宽 20.0毫米（0.787英寸）高 79.5毫米（3.130英寸）长 69.5毫米（2.736英寸）
重量：净量约 65g（0.143磅）毛重约 195g（0.430磅）（包装标准）
包装体积：约 2.5立方分米（0.08立方英尺）
产品订货信息
A6110轴相对振动监测器
型号：A6110
产品描述：双通道轴相对振动监测器
A6370超速保护监测器
型号 A6370D:AMS 6300 SIS-监测器，1 通道速度，带显示屏
型号 A6370D/DP:AMS 6300 SIS监测器，1 通道速度，带显示屏，支持 过程现场总线
产品附件
型号 A6363:AMS 6300连接电缆，现场总线，4米
型号 A6910：配置套件
A6500-LC LVDT前置器
型号 A6500-LC:LVDT前置器，用于 A6500-UM导轨安装
产品附件
型号 方框030：安装盒，用于墙体安装，可安装 6 个前置器。
