EMERSON A6370超速保护监控器
产品概述
A6370监测器是 AMS 6300 SIS超速保护系统的一部分，与 A6371系统背板组合安装在 19 英寸机架（84马力宽度和 3RU 高度）中。一套 AMS 6300 SIS由三个保护监测器（A6370）和一个背板（A6371）组成，适用于涡流传感器、霍尔元件传感器和磁性（VR）传感器。

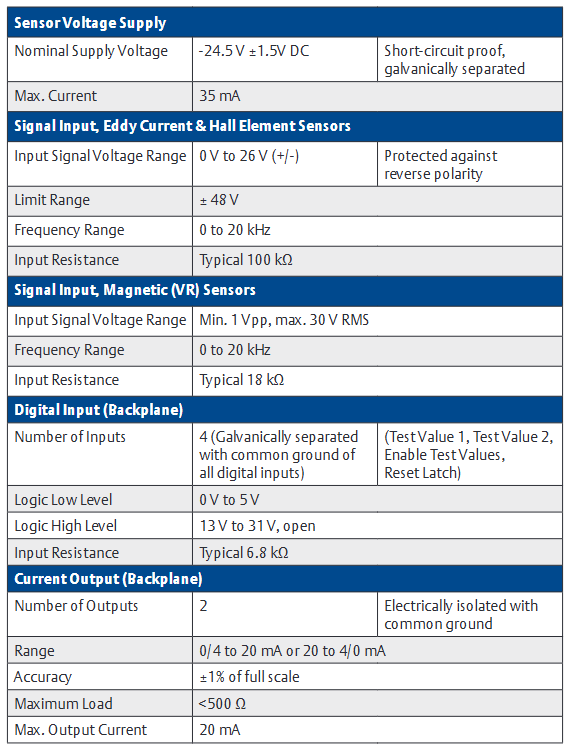

主要参数
传感器电压供应
标称供电电压：-24.5伏±1.5伏直流具有短路保护，电气隔离。
最大电流：35毫安
信号输入
涡流和霍尔元件传感器：输入信号电压范围 0 V 至 26 V（±），具有反极性保护，限制范围 ±48伏频率范围 0 至 20 kHz输入电阻典型值 100 kΩ
磁性（VR）传感器：输入信号电压范围最小 1 Vpp最大 30 V RMS频率范围 0 至 20 kHz输入电阻典型值 18 kΩ
数字输入（背板）
输入数量：4 个（电气隔离，所有数字输入共地），包括测试值 1、测试值 2、启用测试值、重置锁存。
逻辑低电平：0 V 至 5 V；逻辑高电平：13 V 至 31 V（开辟道路）
输入电阻典型值：6.8 kΩ
电流输出（背板）
输出数量：2 个，电气隔离（共地）。
范围：0/4 至 20 mA 或 20 至 4/0 mA。
精度：满量程的 ±1%。
最大负载：<500 Ω。
最大输出电流：20mA
数字输出（背板）
输出数量：7 个（短路保护），包括输出 1 至 6、通道正常（焦炭）
逻辑低电平：<100 mV逻辑高电平：-2 V（系统供电电压）
最大电流：25毫安
脉冲输出
背板：3 个，开路集电极 - 发射极，电流限制，电气隔离；最大电压 31.2 V；最大电流在 24 V 时为 16 mA；频率范围 0 至 20 kHz
前面板：1 个（短路保护）；电压 0 至 5 V（TTL信号）；频率范围 0 至 20 kHz输出阻抗典型值 10 kΩ
传感器输出（前面板）
输出数量：1 个（短路保护）。
电压：0 至 3.9 V，系数 0.15 ± 3%。
频率范围：0 至 20 kHz
输出阻抗典型值：10kΩ
通信
USB：配置接口，USB B型。
第485条：最多 32 个设备，波特率为 38400、57600、115200 波特。
Profibus DP（仅A6370D/DP）：最多 31 个设备，数据传输速率高达 12 Mbit/s
反应时间
速度：< 测量时间 + 8 ms。
在 3000 min⁻¹ 时的典型反应时间：“每转 1 次” 模式为 35 ms；“自动”模式为12.5ms
旋转方向：< 3 * 输入信号周期 + 8 ms。
