GE VMIVME-5532L VMEbus 光纤中继器链路
时间: 2025-08-18浏览次数：
GE VMIVME-5532L VMEbus 光纤中继器链路
GE VMIVME-5532L VMEbus 光纤中继器链路
产品概述
VMIVME-5532L 是一款高性能且易于使用的 VMEbus 光纤中继器链路，通过光纤电缆连接两个或多个 VMEbus 系统。该中继器链路为一套两块板卡（VMIVME-5532M 为主板，VMIVME-5532S 为从板），允许位于一个 VMEbus 机箱中的 VMEbus 从机 I/O 板由位于另一个机箱中的 VMEbus 主机控制，同时支持从机箱中的本地 VMEbus 主机进行本地控制，实现从机箱中的多主机功能。
核心功能与特性
主要特性
软件透明，主机箱到从机箱可直接通信，无软件开销（单向链路控制，双向数据传输），支持即插即用操作。
寄存器使能模式下，除基本功能外，还包含短 I/O 空间中涉及从机箱多主机操作的寄存器。
支持 8 位、16 位和 32 位数据传输，支持 16 位、24 位和 32 位寻址。
VMEbus 系统之间完全电隔离，光纤电缆最长可达 6560 英尺（2000 米）。
相较于标准中继器的优势：电缆小巧、抗噪声能力强、高压隔离、电缆不产生电磁干扰。
从机中继器包含总线仲裁器、总线请求器、系统控制器以及控制 / 状态寄存器，用于在冗余中继器链路或多主机应用中操作和监控从机箱。
功能特性

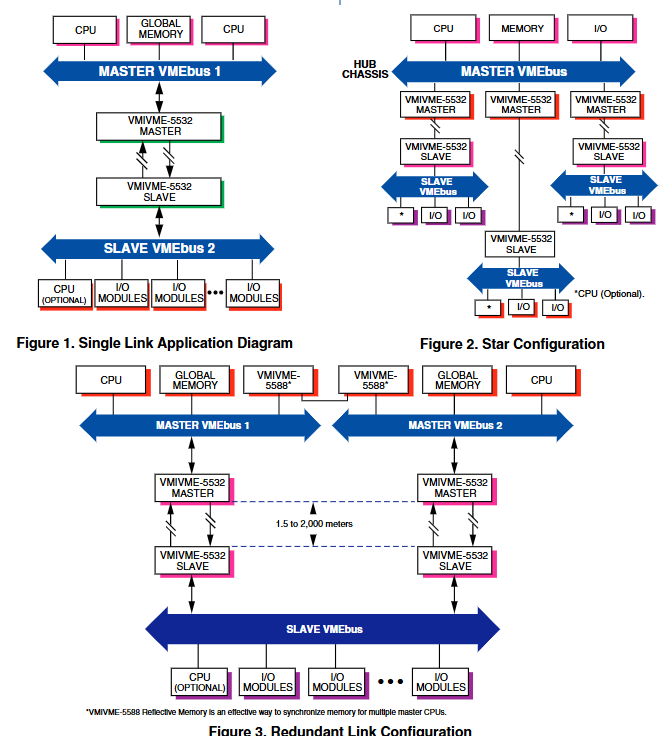

概述
主 VMEbus 机箱可以通过以星形配置使用多个中继器链路与多个从机箱通信。任何主机箱中的 VMEbus 主机都可以访问（读取或写入）从机箱中的任何从机板，从机箱中只允许非中断从机板。当 VMEbus 主机（通常是 CPU 板）寻址从机箱中的任何板卡时，主机箱和从机箱之间的链路会自动建立。每当主机箱中的主机发出 VMEbus 读 / 写周期时，它将被重复到从机箱，如果任何从机箱中的从机板响应该地址，则机箱之间会发生数据传输（读或写），并会向主机（在主机箱中）生成数据传输确认（DTACK）以完成周期。
VMEbus 兼容性
符合 VMEbus 规范修订版 C.1，支持 A32、A24、A16 以及 D32、D16、D08（EO）。其中，VMIVME-5532M 是 DTB 从机（用于主机箱），VMIVME-5532S 是 DTB 主机（用于从机箱），外形规格均为双高度，单插槽。
仲裁器与请求器
仲裁器：SGL
请求器：ROR，仅支持总线请求级别 3（BR3*）
BG3IN*-BG3OUT* 最大延迟：100 ns
BG3IN*-BBUSY* 最大延迟：200 ns
链路寄存器（使能时可用）
包括板识别、突发模式、主机总线授权、VMEbus 活动（从机箱）、突发模式密钥、VMEbus 密钥、Sysreset 使能密钥、从机箱重置密钥等。
重复到从机箱的 VMEbus 信号
A1 至 A31、D0 至 D31、DS0*、DS1*、WRITE*、SYSRESET*、SYSCLK、AM0、AM2、AM4、AM5、LWORD* 和 IACK*（注：以下信号在从机箱再生，而非通过光纤电缆发送：SYSCLK、AM0、AM1、AM3 和 IACK*）。
返回至主机箱的 VMEbus 信号
D0 至 D31、DTACK*
在从机箱中活动但不重复的 VMEbus 信号
BR0*-BR3*、BGIN0*-BGIN3*、BG0OUT*-BG3OUT*、BBSY*
其他参数
地址修改器：09、0D、29、2D、39、3D
读周期开销：最大 4.0 µs
写周期开销：最大 4.0 µs
传输速率（最大值）（10 英尺电缆长度）：假设从机箱中的从机板在 250 ns 内响应，最小 1MB/s（D32）
电缆规格
模式：多模
长度：5 至 6560 英尺（1.5 至 2000 米）
光纤尺寸：62.5 微米
包层尺寸：125 微米
缓冲层尺寸：900 微米
1300nm 时的最大衰减（包括连接器）：9.0 dB
1300nm 时的带宽：500 MHz-km
保护套长度：20 至 60 mm
U.L./NEC 评级：OFNP
连接器样式：ST，2.5 mm 卡口，两端
每个链路所需数量：2 个（符合此规格的电缆随 VMIVME-5532L 提供，如需单独订购电缆，请参考规格编号 VMICBL-000-F3-XXX）
物理 / 环境规格
尺寸：双高度（6U）板 160×233.35 mm
电源要求：VMIVME-5532S 为 5 VDC 下典型 2 A，最大 2.5 A；VMIVME-5532M 为 5 VDC 下典型 2 A，最大 2.5 A
温度：工作温度 0 至 65°C，存储温度 -20 至 85°C
湿度：工作时相对湿度 20% 至 80%，无凝结
海拔：工作时可达 10000 英尺（3048 m）
冷却：强制空气对流

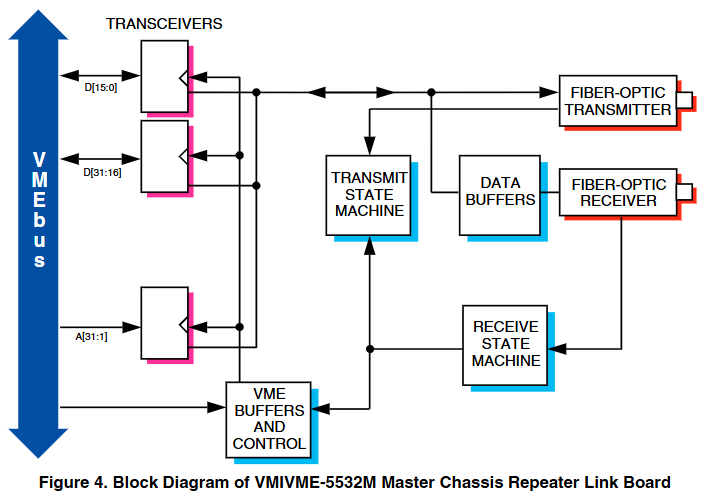

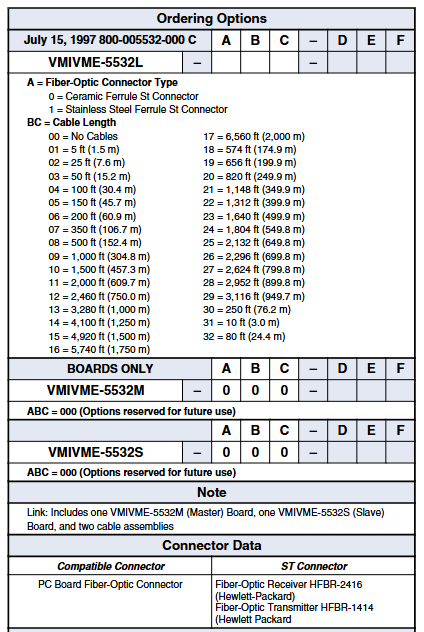

订购选项
VMIVME-5532L 中，A 代表光纤连接器类型（0 = 陶瓷插芯 ST 连接器，1 = 不锈钢插芯 ST 连接器），BC 代表电缆长度（00 = 无电缆，01=5 英尺（1.5 m）等多种选项）。
仅板卡的 VMIVME-5532M 和 VMIVME-5532S 也有相应的订购选项，ABC 均为 000（选项保留供未来使用）。
链路包括一个 VMIVME-5532M（主机）板、一个 VMIVME-5532S（从机）板和两个电缆组件。
连接器数据
兼容连接器：ST 连接器
印刷电路板光纤连接器：光纤接收器 HFBR-2416（惠普），光纤发射器 HFBR-1414（惠普）
