GE VMIVME-5531L VMEbus 光纤中继器链路
时间: 2025-08-18浏览次数：
GE VMIVME-5531L VMEbus 光纤中继器链路
GE VMIVME-5531L VMEbus 光纤中继器链路
产品概述
VMIVME-5531L 是一款高性能且易于使用的 VMEbus 光纤中继器链路，通过光纤电缆将两个或多个 VMEbus 系统连接起来。该中继器链路为一套两块板卡，允许位于一个 VMEbus 机箱中的 VMEbus 从机 I/O 板由位于另一个机箱中的 VMEbus 主机控制，其中包含 VMEbus 主机的 VMEbus 机箱称为主机箱，而 VMEbus 从机板位于从机箱中。
核心功能与特性
主要特性
软件透明，主机箱到从机箱可直接通信，无软件开销（单向链路控制，双向数据传输）。
即插即用操作，支持 8 位、16 位和 32 位数据传输（6U 从机），支持 16 位、24 位和 32 位寻址（6U 从机），支持 8 位、16 位数据，16 位、24 位地址（3U 从机）。
VMEbus 系统之间完全电隔离，光纤电缆最长可达 6560 英尺（2000 米）。
相较于标准中继器的优势：电缆小巧、抗噪声能力强、高压隔离、电缆不产生电磁干扰。
一套 VME 到 VME 的链路包含两块板卡和两根光纤电缆（主机板：6U，从机板：6U 或 3U）。
功能特性
概述

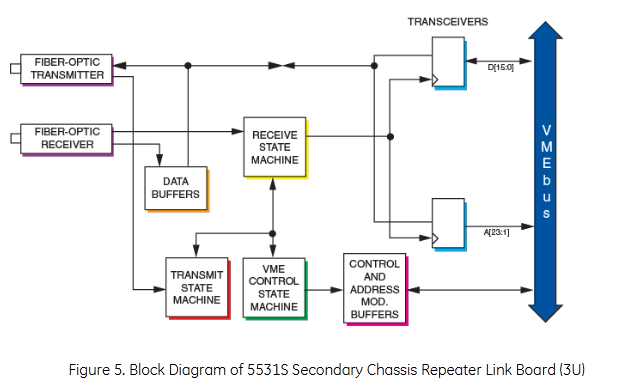

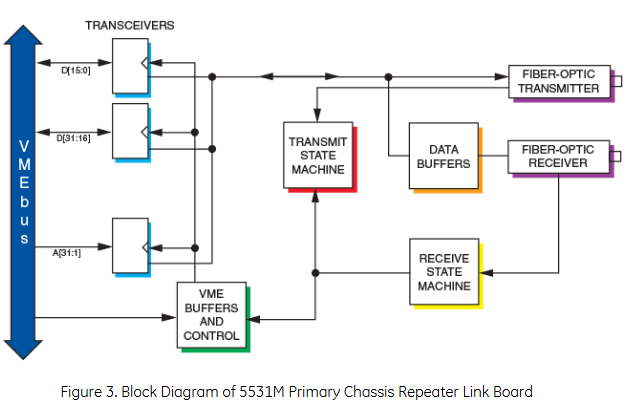

主 VMEbus 机箱可以通过以星形配置使用多个中继器链路与多个从机箱通信。任何主机箱中的 VMEbus 主机都可以访问（读取或写入）从机箱中的任何从机板，从机箱中只允许非中断从机板。当 VMEbus 主机（通常是 CPU 板）寻址从机箱中的任何板卡时，主机箱和从机箱之间的链路会自动建立。每当主机箱中的主机发出 VMEbus 读 / 写周期时，它将被重复到从机箱，如果任何从机箱中的从机板响应该地址，则机箱之间会发生数据传输（读或写），并会向主机（在主机箱中）生成数据传输确认（DTACK）以完成周期。
VMEbus 兼容性
符合 VMEbus 规范修订版 C.1，支持 A32、A24、A16 以及 D32、D16、D08（EO）。其中，VMIVME-5531M 是 DTB 从机（用于主机箱），VMIVME-5531S 是 DTB 主机（用于从机箱）。
外形规格
双高度，单插槽：5531M、5531S
单高度，单插槽：5531S
重复到从机箱的 VMEbus 信号
6U：A1 至 A31、D0 至 D31、DS0*、DS1*、WRITE*、SYSRESET*、AM2、AM4、AM5 和 LWORD*
3U 从机：A1 至 A23、D0 至 D15、DS0*、DS1*、WRITE*、SYSRESET*、AM2、AM4、AM5 和 LWORD*
返回至主机箱的 VMEbus 信号
6U：D0 至 D31、DTACK*
3U：D0 至 D15、DTACK*
其他参数
地址修改器：（09、0D）、3、29、2D、39、3D
读周期开销：最大 4.0μs
写周期开销：最大 4.0μs
传输速率（最大值）（10 英尺电缆长度）：假设从机箱中的从机板在 250ns 内响应，最小 1MB/s（D32）（适用于 6U）
电缆规格
模式：多模
长度：5 至 6560 英尺（1.5 至 2000 米）
光纤尺寸：62.5 微米
包层尺寸：125 微米
缓冲层尺寸：900 微米
1300nm 时的最大衰减：9.0dB（包括连接器）
1300nm 时的带宽：500MHz-km
保护套长度：20 至 60mm
U.L./NEC 评级：OFNP
连接器样式：ST，2.5mm 卡口，两端
每个链路所需数量：2 个（符合此规格的电缆随 VMIVME-5531L 提供，如需单独订购电缆，请参考规格编号 VMICBL-000-F3-xxx）
物理 / 环境规格
尺寸：双高度（6U）板 160×233.35mm，单高度（3U）板 160×100.0mm（仅从机）
电源要求：VMIVME-5531S 和 VMIVME-5531M 均为 5VDC 下典型 2A，最大 3.0A
温度：工作温度 0 至 +65°C，存储温度 -20 至 +85°C
海拔：工作时 0 – 10000 英尺（3000m）
湿度：工作时相对湿度 20% 至 80%，无凝结
冷却：强制空气对流
平均无故障时间（MTBF）：424895 小时、431525 小时
订购选项
VMIVME-5531L 中，A 代表从机规格（0=6U 从机，1=3U 从机），BC=00 为未使用，D、E、F 代表电缆长度等信息。
仅板卡的 VMIVME-5531M 和 VMIVME-5531S 也有相应的订购选项。
链路包括一个 VMIVME-5531M 板、一个 VMIVME-5531S 板和两个电缆组件。
连接器数据
兼容连接器：ST 连接器
光纤接收器：HFBR-2416（惠普）
光纤发射器：HFBR-1414（惠普）
印刷电路板光纤连接器
