GE Hydran M2 变压器气体监测系统安装指南
时间: 2025-08-12浏览次数：
GE Hydran M2 变压器气体监测系统安装指南
GE Hydran M2 变压器气体监测系统安装指南
产品概述

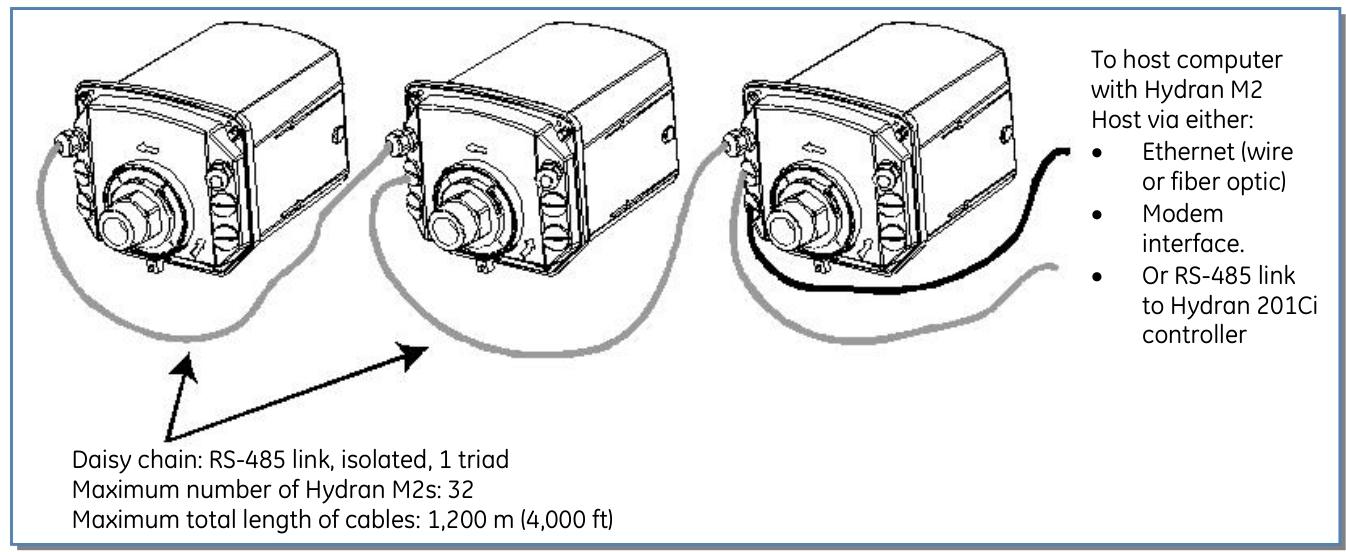

Hydran M2 是 GE Energy 推出的变压器气体监测系统，用于实时监测变压器油中的气体含量（如氢气等）和湿度水平，通过分析气体浓度变化判断变压器运行状态，及时预警潜在故障（如绝缘老化、局部放电等）。系统支持网络通信，可接入监控中心，适用于各类电力变压器的在线监测。
安全警告与注意事项
通用安全要求
安装和维护必须由合格专业人员操作，操作前需通知电站运营商，避免因参数修改、断电等触发误报警。
电源电缆需使用 2.08 mm²（14-AWG）规格，最大距离电源 15 米（50 英尺），并配备过流保护。
禁止触碰传感器膜片、堵塞呼吸孔、刺穿呼吸孔膜片，避免传感器损坏。
安装时需水平放置，禁止倾斜、垂直安装或使用弯头，避免安装在散热器泵入口侧、弯头或配件盒上。
禁止用高压水流冲洗设备、喷涂油漆或用溶剂清洁传感器，以免影响监测精度或损坏设备。
多语言安全警示
手册以英、法、西、德、意、瑞典六种语言标注安全警告，强调违规操作可能导致设备损坏、财产损失或人员伤亡。
安装流程
1. 安装准备
工具准备：GE 提供的工具包括 3/16 英寸内六角扳手、1/16 英寸和 5-32 英寸内六角 L 型扳手、扳手、PTFE 胶带等；安装者需自备螺丝刀、可调扳手、剥线钳、水桶和抹布等。

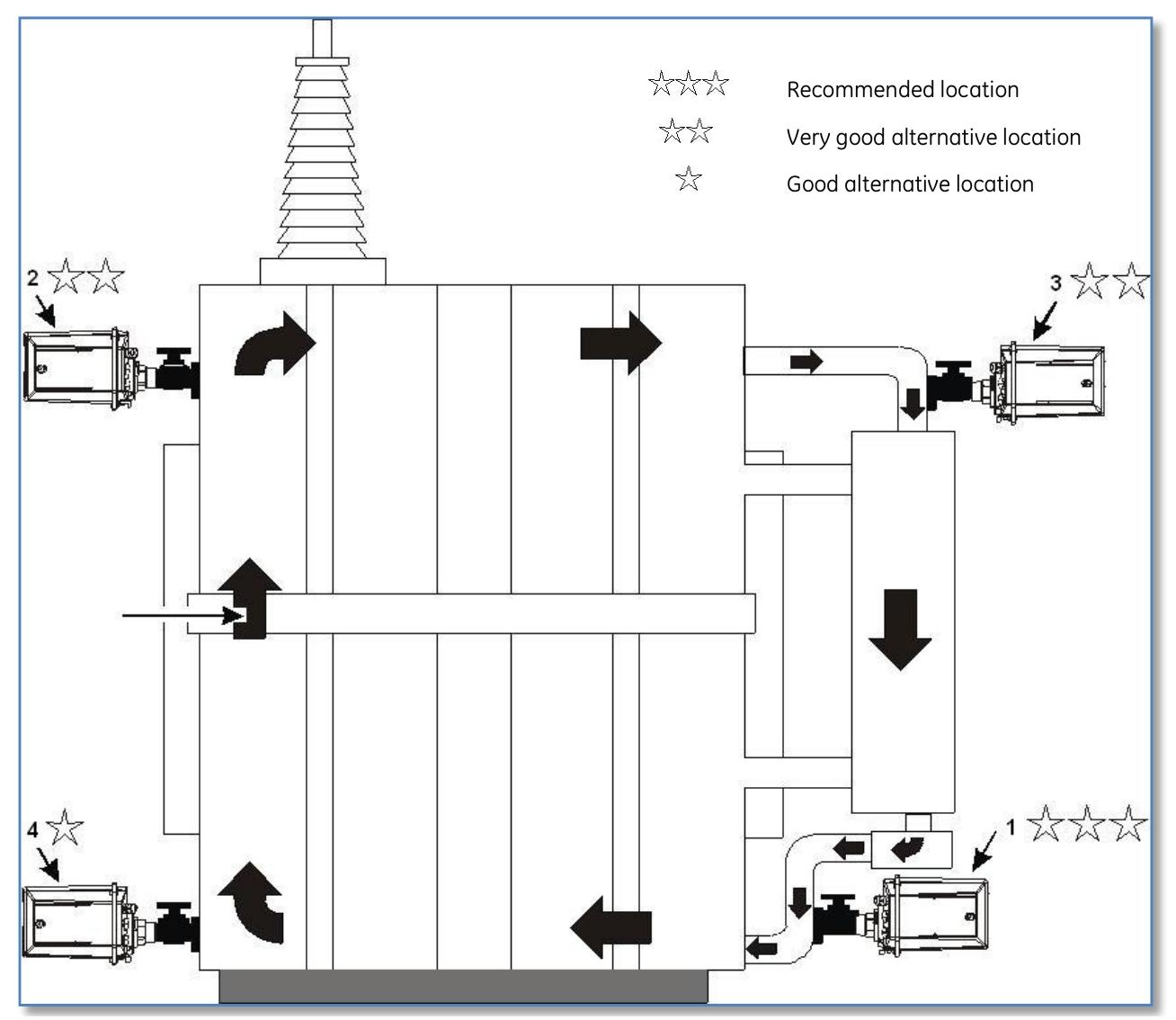

安装位置选择：推荐安装在散热器回水管直管段（对流油流好、温度低、易维护），备选位置包括顶部注油阀、散热器顶部、底部排水阀（需注意油流对读数的影响）。安装时需保证底部 clearance 符合要求（84 mm 空间，见图 11）。
2. 传感器安装

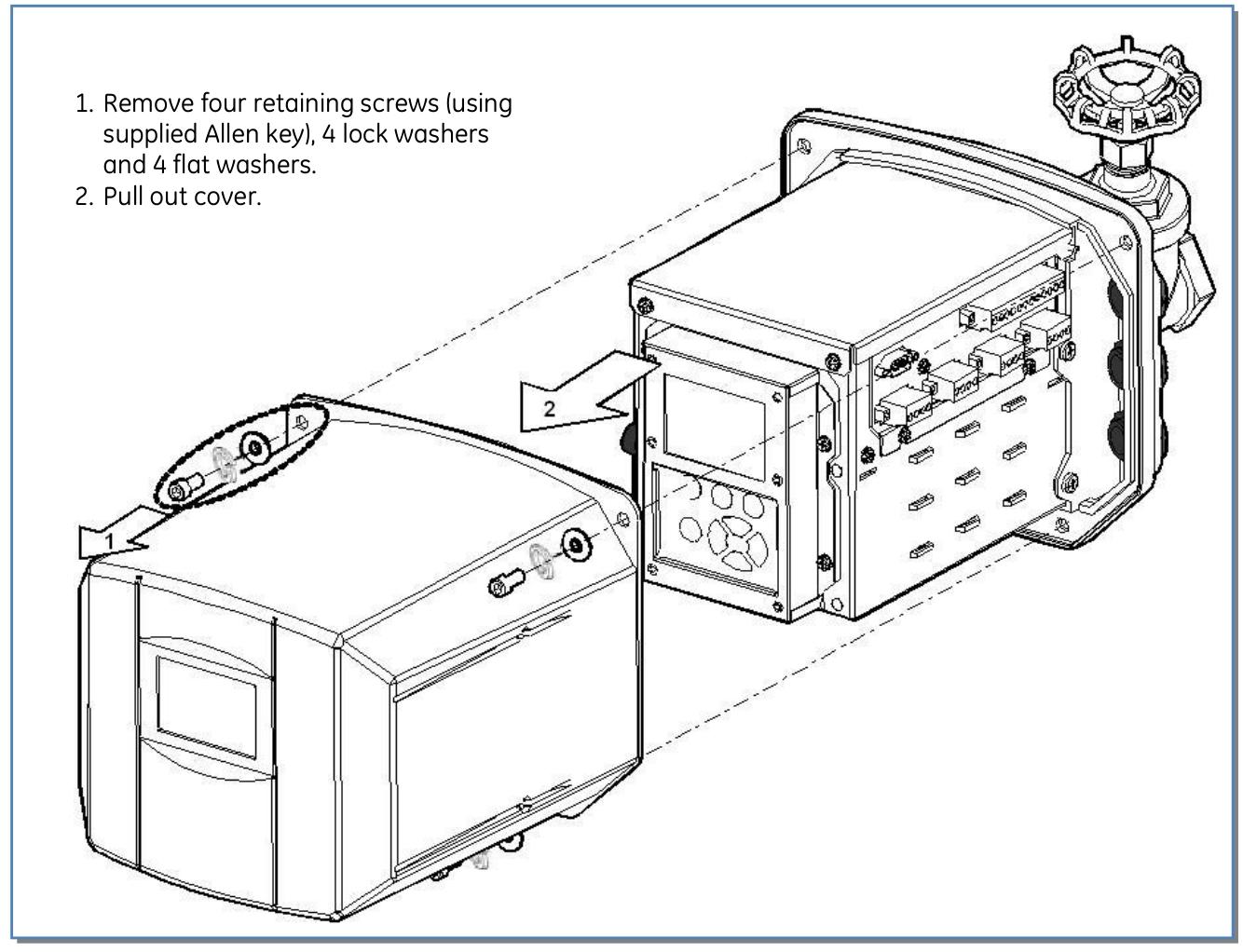

分离传感器与外壳：拆卸固定螺丝和夹子，小心拔出传感器，断开传感器电缆（旋转连接器 1/8 圈后拔出）。
传感器密封：在传感器螺纹处缠绕 PTFE 胶带，手动将传感器安装到阀门上，用可调扳手紧固。
排气操作：确保放气螺钉位于 12 点位置，缓慢打开阀门，排出传感器内空气（油液收集到水桶中），然后拧紧放气螺钉并清洁残留油液。
连接外壳：将传感器电缆连接器插入传感器，旋转固定，将外壳推到传感器上（避免挤压电缆），安装夹子并拧紧固定螺丝。
接地处理：使用 10-6 AWG 铜线将外壳接地端子连接到接地极。
3. 电缆安装与接线
电缆导管：安装防水导管配件（1/2 英寸 NPT、PG-13 或 M20），金属导管需接地，未使用的开口需密封。
接线端子：
模拟输入：支持自供电、两线制 / 三线制环路供电传感器，按端子标识连接（见图 23-26）。
模拟输出：4-20 mA 或 0-1 mA 输出，连接至 SCADA 系统（见图 27-29）。
报警继电器：5 个软件配置的 SPDT 继电器，对应常开、常闭和公共端（见图 30）。
电源：AC 电源需连接火线（L）、中性线（N）和地线（接地端子），配备保险丝座（见图 31）。
软件配置
用户界面操作
通过 LCD 显示屏和按键（Esc、Enter、方向键、功能键）进行配置，菜单包括报警设置、读数查看、系统设置、测试、服务等（见图 32-33）。
关键参数设置
日期和时间：在 “Setup → Date & Time” 中设置，确保时间同步。
传感器测试：在 “Service → Gas Sensor Test” 中执行，测试后 2 分钟内无读数。
关机流程：建议先退出所有程序，运行 “Backup” 保存设置，再重启或断开电源，避免数据丢失。
硬件与接口
1. 核心硬件配置
处理器：Intel XScale PXA255 300 MHz。
内存：32 MB DRAM（分为系统、程序和存储内存）、32 MB Flash 存储（含操作系统和用户程序区）、512 KB 电池备份 SRAM（数据断电保留）。
显示：
10” 单色型号：640×480 分辨率，256 级灰度，被动式显示。
12” 型号：800×600 分辨率，彩色型号支持 32,768 色，单色型号支持 256 级灰度，均为 TFT 主动式显示。
触摸屏：电阻式，12 位分辨率，支持 stylus 或手指操作，需校准以确保准确性。
2. 接口与扩展
通信接口：
COM1：DB25 female 接口，支持 EIA232C/EIA485 标准，最高速率 115200 bps，可用于串行通信或终端仿真。
以太网：RJ45 接口，支持 10/100BaseT 自适应，含 2 个状态 LED，支持 TCP/IP 协议和网络连接。
CF 卡插槽：支持 Type II Compact Flash 卡，可扩展存储或添加功能模块（如无线网卡）。
扩展总线：内置扩展插槽，支持可选扩展模块（需打开背部盖板安装）。
其他接口：4 个外部 USB 2.0 端口、1 个内部 USB 端口、VGA 显示接口（12” 型号含 Display Port）。
软件与操作
1. 操作系统与核心功能
操作系统：Windows CE .NET 4.1，支持 32 位应用程序，兼容 Windows 系列操作逻辑，简化开发与操作。
关键工具：
Backup：保存注册表和桌面设置至 Flash，确保断电后配置不丢失。
Storage Manager：管理存储设备（CF 卡、SRAM），支持修复或格式化。
System Information：显示设备硬件、系统版本等信息，辅助故障排查。
Pocket Internet Explorer：浏览网页，支持 JScript，可配置代理服务器和拨号连接。
2. 网络与通信配置
IP 地址设置：支持 DHCP 自动获取或手动配置，需通过 “Network and Dial-up Connections” 设置。
Windows 网络访问：需配置设备名称、用户信息和域，通过 Windows CE Explorer 访问网络共享资源。
