GE 10”/12” QuickPanel View 紧凑型工业级人机界面（HMI）计算机
GE 10”/12” QuickPanel View 紧凑型工业级人机界面（HMI）计算机
产品概述
10”/12” QuickPanel View 是一款紧凑型工业级人机界面（HMI）计算机，基于微软 Windows CE .NET 操作系统，适用于工厂车间的实时监控与操作。其集成了高分辨率触摸屏、多种通信接口和扩展功能，支持 HMI 应用程序运行、数据存储与网络通信，具备坚固耐用的设计，可适应工业环境的粉尘、振动等严苛条件。
基本设置与安装
1. 硬件安装

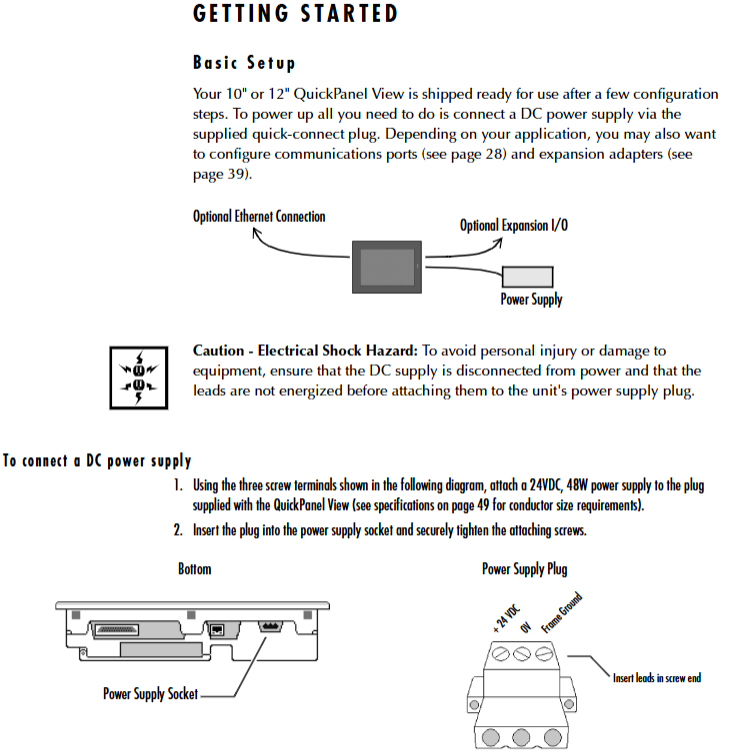

电源连接：需连接 24VDC 电源（48W），通过专用插头的三个螺丝端子接线，确保接线前电源已断开。
面板安装：需在安装面板上切割符合尺寸的开口（10” 型号：8.96”×11.88”；12” 型号：对应尺寸），使用附带的 10 个安装夹固定，扭矩范围为 2.6-4.4 英寸 / 磅（0.3-0.5 Nm）。
防护要求：安装后需确保前面板密封圈完好，以满足 NEMA 4、4X、12 防护等级（需配合相应等级的面板或外壳）。
2. 启动与关机
启动流程：首次上电后显示启动界面，5 秒后自动进入 Windows CE 桌面。需配置显示、触摸屏、时钟和网络等基础参数，并运行 “Backup” 保存设置。
关机流程：建议先退出所有程序，运行 “Backup” 保存设置，再重启或断开电源，避免数据丢失。
硬件与接口
1. 核心硬件配置
处理器：Intel XScale PXA255 300 MHz。
内存：32 MB DRAM（分为系统、程序和存储内存）、32 MB Flash 存储（含操作系统和用户程序区）、512 KB 电池备份 SRAM（数据断电保留）。
显示：
10” 单色型号：640×480 分辨率，256 级灰度，被动式显示。
12” 型号：800×600 分辨率，彩色型号支持 32,768 色，单色型号支持 256 级灰度，均为 TFT 主动式显示。
触摸屏：电阻式，12 位分辨率，支持 stylus 或手指操作，需校准以确保准确性。

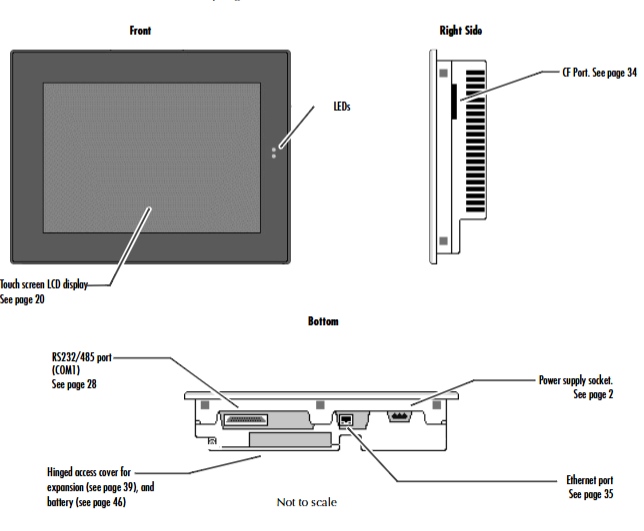

2. 接口与扩展
通信接口：
COM1：DB25 female 接口，支持 EIA232C/EIA485 标准，最高速率 115200 bps，可用于串行通信或终端仿真。
以太网：RJ45 接口，支持 10/100BaseT 自适应，含 2 个状态 LED，支持 TCP/IP 协议和网络连接。
CF 卡插槽：支持 Type II Compact Flash 卡，可扩展存储或添加功能模块（如无线网卡）。
扩展总线：内置扩展插槽，支持可选扩展模块（需打开背部盖板安装）。
其他接口：4 个外部 USB 2.0 端口、1 个内部 USB 端口、VGA 显示接口（12” 型号含 Display Port）。
软件与操作
1. 操作系统与核心功能
操作系统：Windows CE .NET 4.1，支持 32 位应用程序，兼容 Windows 系列操作逻辑，简化开发与操作。
关键工具：
Backup：保存注册表和桌面设置至 Flash，确保断电后配置不丢失。
Storage Manager：管理存储设备（CF 卡、SRAM），支持修复或格式化。
System Information：显示设备硬件、系统版本等信息，辅助故障排查。
Pocket Internet Explorer：浏览网页，支持 JScript，可配置代理服务器和拨号连接。
2. 网络与通信配置
IP 地址设置：支持 DHCP 自动获取或手动配置，需通过 “Network and Dial-up Connections” 设置。
Windows 网络访问：需配置设备名称、用户信息和域，通过 Windows CE Explorer 访问网络共享资源。
