Danfoss MC024-010 和 MC024-012 控制器
时间: 2025-08-08浏览次数：
Danfoss MC024-010 和 MC024-012 控制器
Danfoss MC024-010 和 MC024-012 控制器
产品概述
MC024-010 和 MC024-012 是 Sauer Danfoss 旗下 PLUS+1™ 系列移动机械管理产品的一部分，属于通用型控制器。它们既适用于分布式机器控制系统（每个节点具备智能），也可作为独立控制器使用，具有灵活性、强大性能、可扩展性和经济性等特点。
产品亮点
MC024-010：采用数字信号处理器（DSP），单周期处理速度极快，内置 128K 闪存。
MC024-012：包含应用密钥，可使用 Sauer-Danfoss 开发的 GUIDE 机器控制解决方案。
两款控制器可共用相同的 GUIDE HWD 文件。
应用开发
用户可通过基于 Microsoft® Windows® 的 PLUS+1 GUIDE 开发环境进行应用程序开发，该环境具备用户友好、经实践验证的图标式图形编程工具、应用下载器以及服务 / 诊断工具。
主要特性
处理器与存储：32 位定点 DSP，运行频率 150 MHz。
连接器：24 个引脚，包含 2 个单独键控的 Deutsch® DTM 12 针连接器。
输入：
14 个输入，包括 5 个通用输入（可定义为模拟、数字或频率输入）、6 个数字输入、2 个模拟输入（可用于温度或变阻器）、1 个固定范围模拟输入（可配置为 CAN 屏蔽引脚）。
模拟输入范围可配置，数字输入可配置为上拉、下拉或拉到中心，频率输入范围为 1 Hz 至 10 kHz。
输出：
4 个通用输出，可定义为数字输出（3 A，可配置为源或漏）、PWM 输出（30 至 4000 Hz，可配置为开环或带电流控制的闭环）或模拟电压输出（4000 Hz 开环 PWM）。
任何 PWM 输出 / 数字输出 / PVGOUT 均可为一个 PVG 阀提供参考电源。
电源与通信：
9 至 36 Vdc 电源，内部监控。
1 个 CAN 2.0 B 端口，固定范围模拟输入可配置为屏蔽引脚。
为外部传感器提供 5 Vdc、300 mA 的内部 regulated 电源。
其他：2 个可由用户控制的 LED；3 种安装方式（堆叠式、端部安装、侧面安装）；符合 CE 标准。

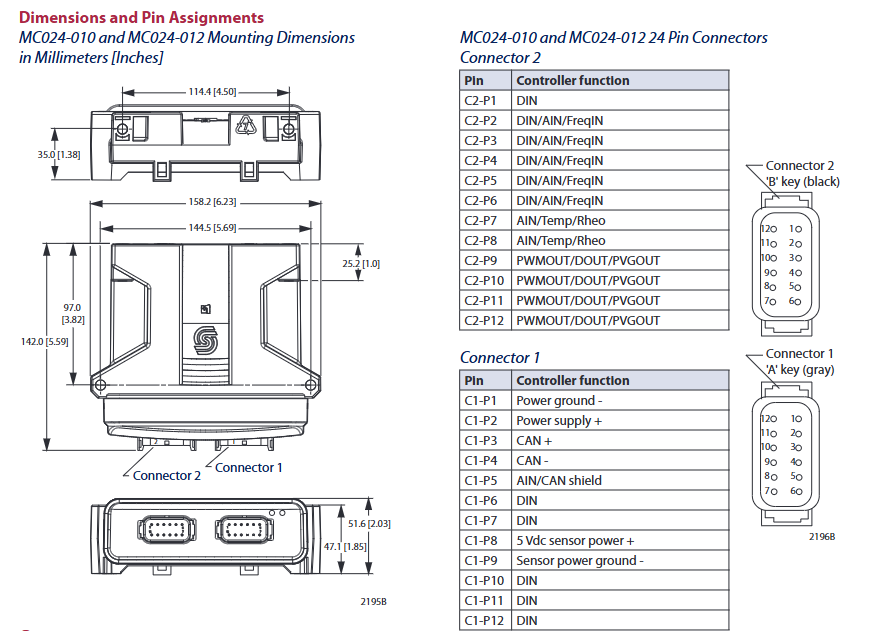

尺寸与引脚分配
尺寸（毫米 / 英寸）：部分关键尺寸包括 114.4 [4.50]、35.0 [1.38]、158.2 [6.23] 等（具体可参考尺寸图）。
引脚分配：
连接器 2（24 针）：包含多个 DIN、DIN/AIN/FreqIN、AIN/Temp/Rheo、PWMOUT/DOUT/PVGOUT 等功能引脚。
连接器 1：包含电源地、电源正、CAN 正负、AIN/CAN 屏蔽、DIN、传感器电源等功能引脚。
注意：该设备不可现场维修，打开外壳将导致保修失效。

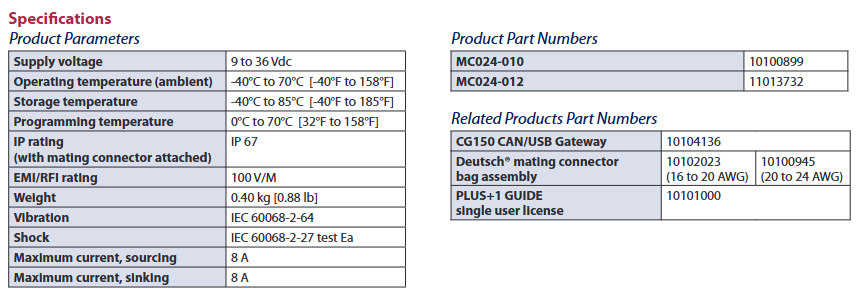

规格参数
供电电压:9 至 36 Vdc
工作温度（环境）:-40°C 至 70°C（-40°F 至 158°F）
存储温度：-40°C 至 85°C（-40°F 至 185°F）
编程温度：0°C 至 70°C（32°F 至 158°F）
IP 等级（带匹配连接器）：IP 67
EMI/RFI 等级：100 V/M
重量：0.40 kg（0.88 lb）
振动：符合 IEC 60068-2-64
冲击：符合 IEC 60068-2-27 测试 Ea
最大源电流：8 A
最大灌电流：8 A
产品型号与相关产品
产品型号：MC024-010 对应型号 10100899；MC024-012 对应型号 11013732。
相关产品：CG150 CAN/USB 网关 Deutsch® 匹配连接器组件（10100945，适用于 20 至 24 AWG）、PLUS+1 GUIDE 单用户许可证。
