ABB S500 系列重型断路器
时间: 2025-08-08浏览次数：
ABB S500 系列重型断路器
ABB S500 系列重型断路器
产品概述
S500 系列重型断路器是 ABB 推出的低压电气保护设备，专为应对低压电网中日益增长的短路电流设计，具备高安全性、可靠性和分断能力。其核心功能是通过热脱扣和 / 或电磁脱扣功能，保护电路、电机、设备及系统免受过载和短路电流的影响。
该系列产品的主要特点包括：
高额定分断能力，可达 30/50 kA
高额定工作电压（400/690 VAC，750 VDC）
具备能量和电流限制分断能力，分断时间极短
优化的选择性，确保故障时仅断开故障部分
可靠的开关和触点位置指示
紧凑的尺寸（符合 DIN 标准）
丰富的附件（如欠压脱扣器、分励脱扣器、辅助触点和信号触点等）
适用领域广泛，包括铁路、商业建筑、海上平台、船舶、加工工业、轨道电车等。
主要产品类型及应用
1. 电路保护类
S500-B：适用于供电设备产生最小或无浪涌电流的电路（如锅炉、电加热器、炉灶）。
S500-C："标准" 微型断路器，适用于为产生浪涌电流的电气设备（如感性设备、电视机、荧光灯、气体放电灯）和插座供电的电路。
S500-D：适用于为产生极高浪涌电流的电气设备（如变压器、电容器组）供电的电路，也可作为上游断路器的保护装置。
2. 电机保护类
S500-K：用于保护单相和三相电机，可安装在无熔丝电机控制中心（MCC）中，额定电流可调节。
S500-KM：提供电机的短路保护，结合了接触器和热过载继电器的功能，仅具备电磁脱扣功能。
S500X-AG0084：作为 S500-KM 的替代产品，适用于高短路电流的安装场合，需配合额外的过载保护装置使用。

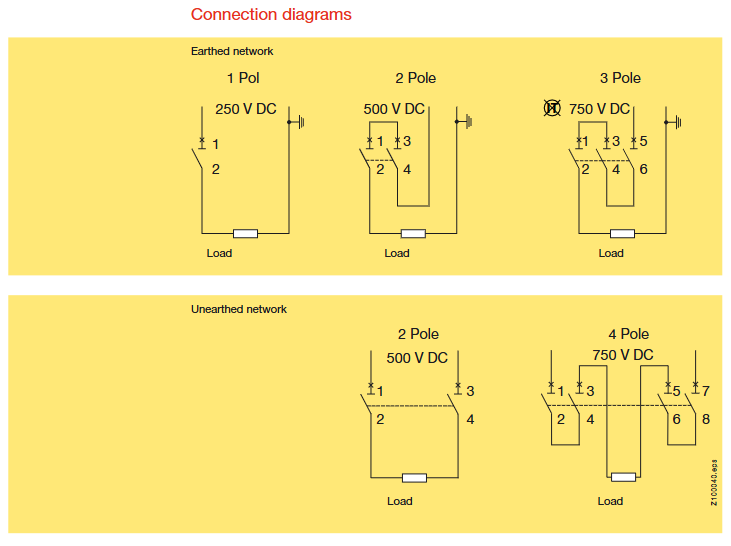

3. 直流电路保护类
S500UC-B：用于直流网络和直流动力车辆中的电路和电气设备，额定电流固定。
S500UC-K：用于直流网络和直流动力车辆中的电路和电气设备，额定电流可调节。
4. 带剩余电流保护类
F500-C、F500-D：具有电路保护特性和内置剩余电流保护的组合断路器。
F500-K：具有电机保护特性和内置剩余电流保护的组合断路器。
DDA 系列：可由客户安装在 S500 重型断路器上的剩余电流保护装置，适用于正弦交流剩余电流以及直流电路中的脉冲剩余电流。
技术参数
1. 通用参数
额定电压：400/690 VAC，750 VDC
额定绝缘电压：690 VAC，750 VDC
额定分断能力（根据 IEC 60947-2）：50 kA
频率：50/60 Hz，可根据要求提供 16 2/3 Hz、60-400 Hz
环境温度：-25°C...+55°C
机械寿命：>20,000 次开关循环
防护等级：IP20
2. 不同类型产品的特殊参数
产品类型 额定电流范围 脱扣特性
S500-B、S500-C、S500-D 6...63A 热脱扣：1.13...1.45 xIn；电磁脱扣：3...5 xIn（B 型）、5...10 xIn（C 型）、10...20 xIn（D 型）
S500-K 0.1...45A 热脱扣：1.05...1.2 xIn；电磁脱扣：根据电流不同为 8...14 xIn
S500UC-B 6...63A 热脱扣：1.13...1.45 xIn；电磁脱扣：5...7 xIn（DC）
S500UC-K 0.1...45A 热脱扣：1.05...1.2 xIn；电磁脱扣：根据电流不同为 8...14 xIn（DC）
选择性与后备保护
选择性：在低压配电系统中，当发生短路时，串联连接的两个或多个过流装置应选择性地断开，以确保供电的连续性。S500 重型断路器由于其低通过能量和快速分断能力，与上游断路器具有良好的选择性。
后备保护：如果安装点的短路电流不超过 50/30 kA，S500 重型断路器可在有或没有任何尺寸的上游断路器或后备熔断器的情况下安装。若短路电流大于其分断能力，上游 S500 断路器的额定电流不得超过规定值。
附件

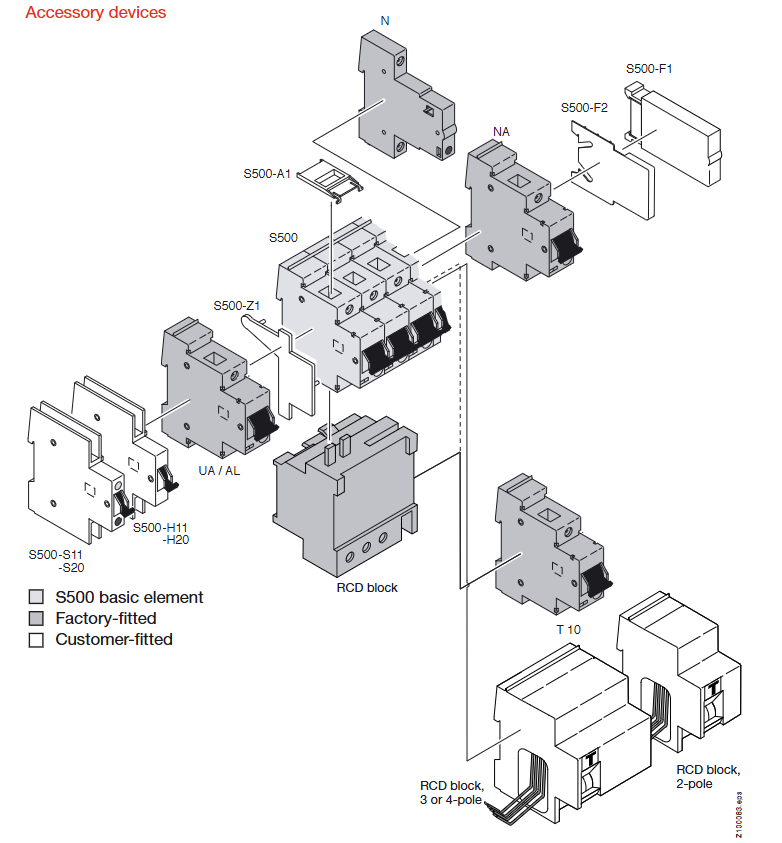

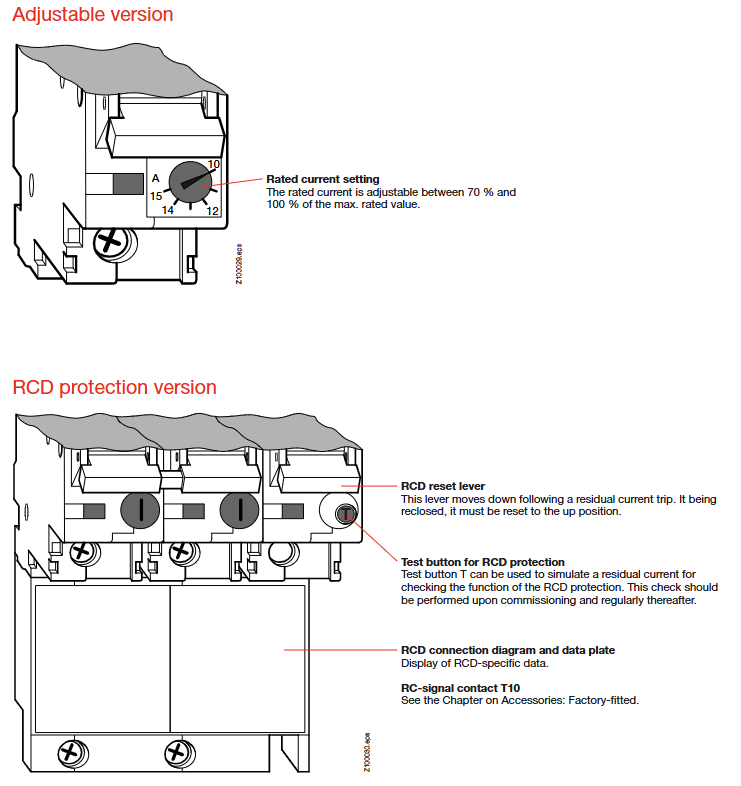

1. 工厂安装附件
包括开关中性线 NA、分离中性线 N、欠压脱扣器 UA、分励脱扣器 AL、剩余电流脱扣信号触点 T10 等。
2. 客户安装附件
包括辅助触点 HK、信号触点 SK、锁定装置、旋转驱动器、手柄、母线端子、端盖、绝缘端子、 flush-mounting 框架、端子盖、中间件等。
安装与尺寸
安装方式：S500 断路器设计用于卡扣安装在标准 35 mm 导轨上。

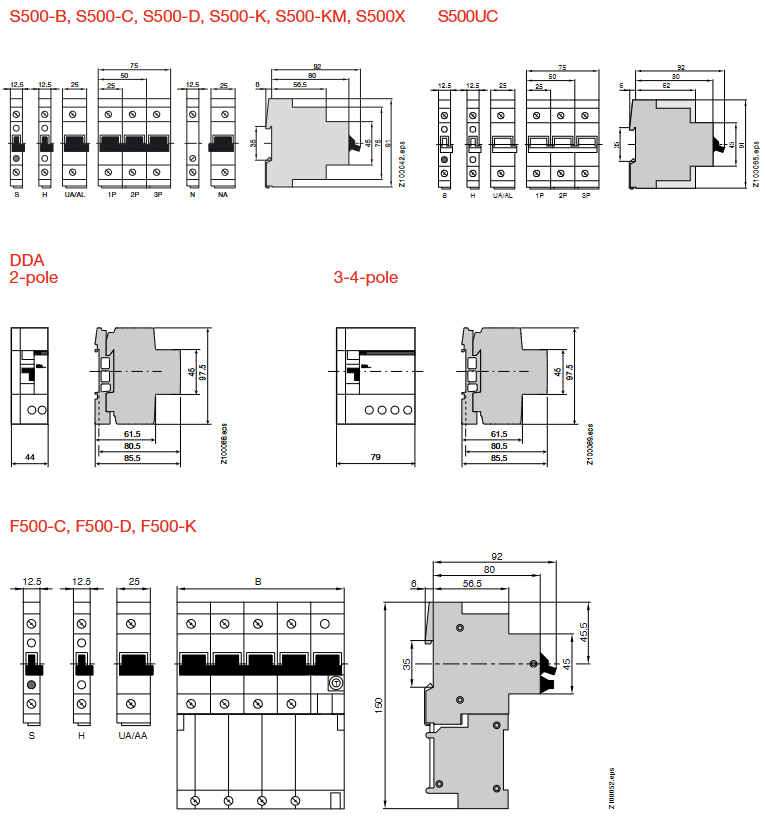

尺寸：不同类型和极数的产品尺寸有所差异，例如 2 极 F502 系列宽度为 75mm，3 极 F503 系列宽度为 100mm，4 极 F504 系列宽度为 125mm。
安全间距：与接地部件、绝缘盖或布线管道以及裸露带电部件之间有特定的安全间距要求。
