Honeywell SK-Relay 安装与维护

产品规格

正常工作电压：15 至 32 VDC

最大电流消耗：6.5 mA（LED 亮起时）

平均工作电流：直接轮询 230μA；组轮询 255μA

终端电阻（EOL）：未使用

温度范围：32˚F 至 120˚F（0˚C 至 49˚C）

湿度：10% 至 93%，非冷凝

尺寸：4.5 英寸高 ×4 英寸宽 ×1.25 英寸深（可安装在 4 英寸见方、2.125 英寸深的盒子上）

配件：SMB500 电气盒

产品概述

用途：适用于智能两线制系统，通过内置旋转开关选择每个模块的独立地址，允许兼容的控制面板通过代码命令切换离散触点。

结构：包含两组隔离的 Form-C 触点，用作 DPDT 开关，其额定值符合手册中的表格；模块不对继电器触点的电路连接进行监控；模块还有一个由面板控制的 LED 指示器。

兼容性要求

需连接到兼容的 Silent Knight 系统控制面板（具体列表可从 Silent Knight 获取）。

安装前准备

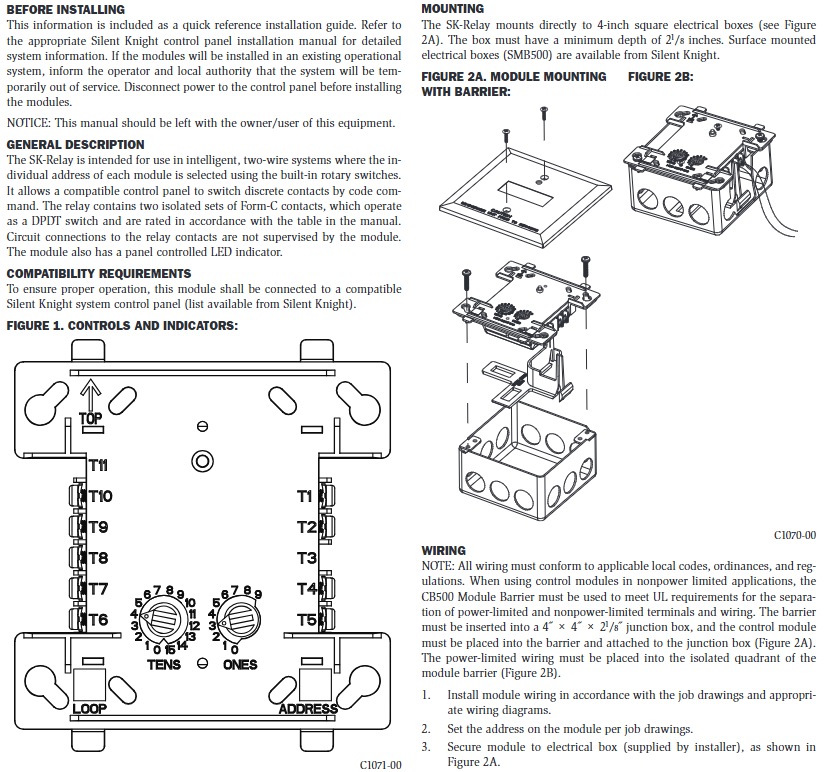

本信息仅作为快速参考安装指南，详细系统信息请参阅相应的 Silent Knight 控制面板安装手册。

若要在现有运行系统中安装模块，需通知操作员和地方当局系统将暂时停用。

安装模块前断开控制面板的电源。

本手册应留给本设备的所有者 / 用户。

安装方式

SK-Relay 直接安装在 4 英寸见方的电气盒上（见图 2A），盒子的最小深度必须为 2 英寸。

Silent Knight 提供表面安装的电气盒（SMB500）。

接线要求

所有接线必须符合适用的当地规范、条例和法规。

在非功率限制应用中使用控制模块时，必须使用 CB500 模块屏障，以满足 UL 对功率限制和非功率限制端子及接线分离的要求。屏障必须插入一个 junction box，控制模块必须放入屏障并连接到接线盒（图 2A）。功率限制接线必须放入模块屏障的隔离象限（图 2B）。

按照工程图纸和相应的接线图安装模块接线。

根据工程图纸设置模块上的地址。

按照图 2A 所示将模块固定到电气盒（由安装人员提供）。

警告信息

所有继电器开关触点在出厂时处于备用状态（打开），但在运输过程中可能已转换为激活状态（关闭）。为确保开关触点处于正确状态，在连接由模块控制的电路之前，必须使模块与面板通信。
