ABB CP400 系列人机界面
时间: 2025-07-29浏览次数：
ABB CP400 系列人机界面
ABB CP400 系列人机界面

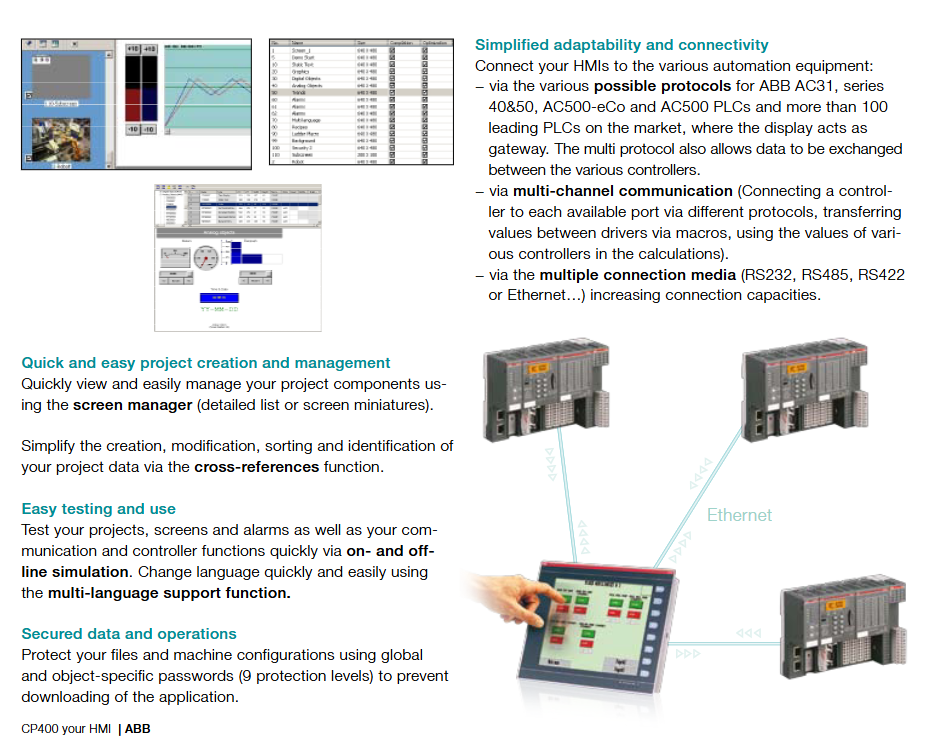

产品定位与核心优势
CP400 系列是 ABB 推出的高性能人机界面，旨在提升工业自动化场景的操作效率与生产力，核心优势包括：
简化开发：支持宏指令和梯形图功能，提供算术运算等现成模块，可通过变量导入快速获取 PLC 变量，简化项目创建流程。
灵活适配：提供多种尺寸、显示类型和功能的型号，适配不同场景需求，支持与 AB MicroLogix、AC31、AC500 等控制器 / PLC 通信。
增强视觉体验：支持自定义字体和动态 GIF 导入，提升界面美观度与交互性。
全面兼容性：符合 ROHS 标准，防护等级达 IP65，适应工业环境，工作温度范围 0~50℃。

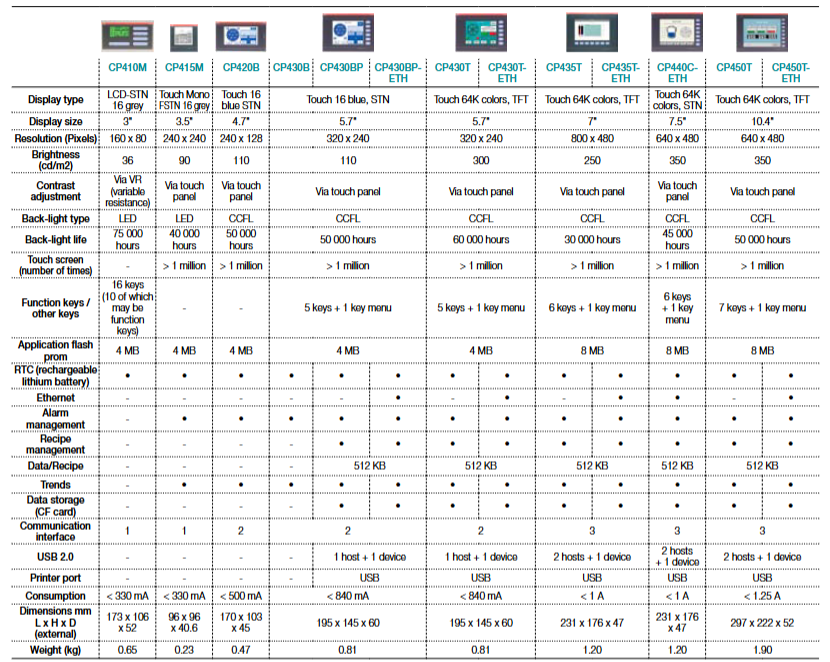

主要型号及技术参数
型号、显示特性、核心配置、通信与扩展、物理参数
CP410M：3 英寸 LCD-STN（16 灰度），160×80 分辨率 4MB 闪存，16 键（10 个可自定义），实时时钟（RTC）、1 个通信接口，无以太网、尺寸 173×106×52mm，重 0.65kg，功耗 < 330mA
CP415M：3.5 英寸触摸 FSTN（16 灰度），240×240 分辨率 4MB 闪存，支持报警管理，RTC、1 个通信接口，无以太网、尺寸 96×96×40.6mm，重 0.23kg，功耗 < 330mA
CP420B：4.7 英寸触摸 STN（16 蓝色），240×128 分辨率 4MB 闪存，5 键 + 菜单键，支持趋势管理、2 个通信接口，无以太网 、尺寸 170×103×45mm，重 0.47kg，功耗 < 500mA
CP430B：5.7 英寸触摸 STN（16 蓝色），320×240 分辨率 4MB 闪存，支持报警、趋势管理、2 个通信接口，无以太网、尺寸 195×145×60mm，重 0.81kg，功耗 < 840mA
CP430BP-ETH：5.7 英寸触摸 STN（16 蓝色），320×240 分辨率、4MB 闪存，支持配方管理、CF 卡存储，RTC、含以太网，2 个通信接口，1USB 主机 + 1 设备 尺寸 195×145×60mm，重 0.81kg，功耗 < 840mA
CP430T-ETH：5.7 英寸触摸 TFT（64K 色），320×240 分辨率 4MB 闪存，支持数据存储、趋势分析、含以太网，2 个通信接口，USB 打印支持、尺寸 231×176×47mm，重 0.81kg
CP435T-ETH：7 英寸触摸 TFT（64K 色），800×480 分辨率、8MB 闪存，支持多配方管理、2 个 USB 主机 3 个通信接口，以太网，支持 CF 卡、尺寸 231×176×47mm，重 1.20kg，功耗 < 1A
CP440C-ETH：7.5 英寸触摸 STN（64K 色），640×480 分辨率 8MB 闪存，7 键 + 菜单键，支持复杂趋势、3 个通信接口，以太网，USB 扩展、尺寸 297×222×52mm，重 1.20kg
CP450T-ETH：10.4 英寸触摸 TFT（64K 色），640×480 分辨率 8MB 闪存，支持大容量数据存储、3 个通信接口，以太网，2USB 主机 + 1 设备、尺寸 297×222×52mm，重 1.90kg，功耗 < 1.25A
编程软件与配件详情
编程软件
名称：CP400Soft
订单号：1SBS 260 284 R1001
功能：用于 CP400 系列 HMI 的项目开发，支持宏指令、梯形图编程、变量导入、在线 / 离线模拟等功能，简化界面设计与逻辑配置。
通信与编程电缆
类型、用途、订单号
TK401、RS232 编程电缆、1SBN 260 216 R1001
TK402、通用编程电缆、1SBN 260 217 R1001
TK403、RS232 接口，用于 AC31 控制器（40&50 系列）通信、1SBN 260 218 R1001
TK405、RS232 接口，用于 AC500 控制器通信、1SBN 260 221 R1001
TK406、RS485 接口，用于 AC500-eCo 控制器通信、1SBN 260 224 R1001
通用特性
硬件兼容性：所有电缆与编程软件均适配 CP400 全系列 HMI，支持与 AB MicroLogix、AC31、AC500 等主流 PLC / 控制器通信。
工业标准：符合 ROHS 环保标准，电缆采用耐用材质，适应工业现场复杂环境。
