ABB REM 610 电机保护继电器
时间: 2025-07-22浏览次数：

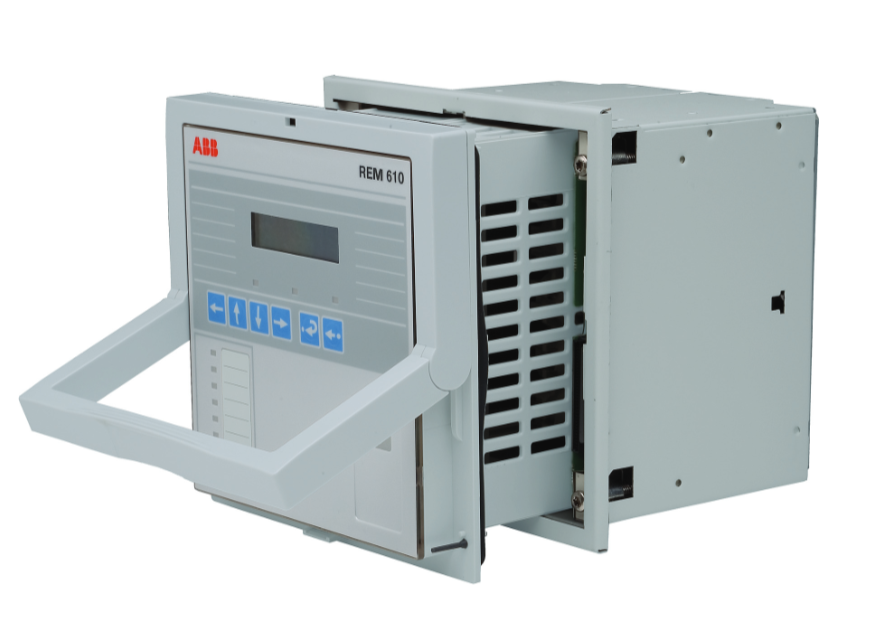

ABB REM 610 电机保护继电器
ABB REM 610 电机保护继电器
产品概述
REM 610 是 ABB 旗下 RE_610 系列数字继电器的一员，主要用于保护大型异步低压电机、中小型高压异步电机，可应对电机启动、正常运行、空转及停机冷却等阶段的电气故障，适用于泵、风扇、磨机、破碎机等设备。此外，它还可用于需要热过载、过流、接地故障及相不平衡保护的电缆馈线和配电变压器保护。
核心功能
保护功能：涵盖多项关键保护功能，包括三相热过载保护（49M）、基于热应力计算的电机启动监控（48/14）、三相定时限过电流保护（51/14）、三相瞬时 / 定时限短路保护（50/51）、基于负序电流的反时限不平衡保护（46）、相序反转保护（46R）、定时限欠电流（失载）保护（66）、瞬时 / 定时限接地故障保护（50N/51N）、累积启动时间计数与重启抑制（37）、通过 RTD 或热敏电阻的温度保护（49/38）、断路器故障保护（62BF）及锁闭继电器功能（86），部分功能互斥。
测量功能：物理测量相电流和剩余电流，计算热过载和负序电流，监测电机启动及运行时的特征电流。通过可选测量卡，可直接测量最多 8 个温度（6 个 RTD 和 2 个热敏电阻传感器），测量值可通过继电器前面板或后部串行通信接口获取。
记录功能：内置带电池备份的数字扰动记录仪，可记录 4 个模拟信号通道和 8 个数字信号通道，支持电流曲线及内外信号记录，触发方式灵活，数据存储于非易失性存储器。事件记录仪可存储 100 条带时间戳的事件码，断电不丢失，便于故障分析。
监控与自检：具备跳闸回路监控，持续监测跳闸回路可用性及断路器控制电压；内置自监控系统，监测软硬件状态，故障时报警，永久故障时闭锁保护功能以防误动作。
输入输出与通信
输入输出：4 个电流互感器、2 个数字输入、可选 RTD 模块的 3 个额外数字输入；3 个常开重载输出触点、2 个转换信号输出触点、1 个专用 IRF 触点，输入输出触点可自由配置。

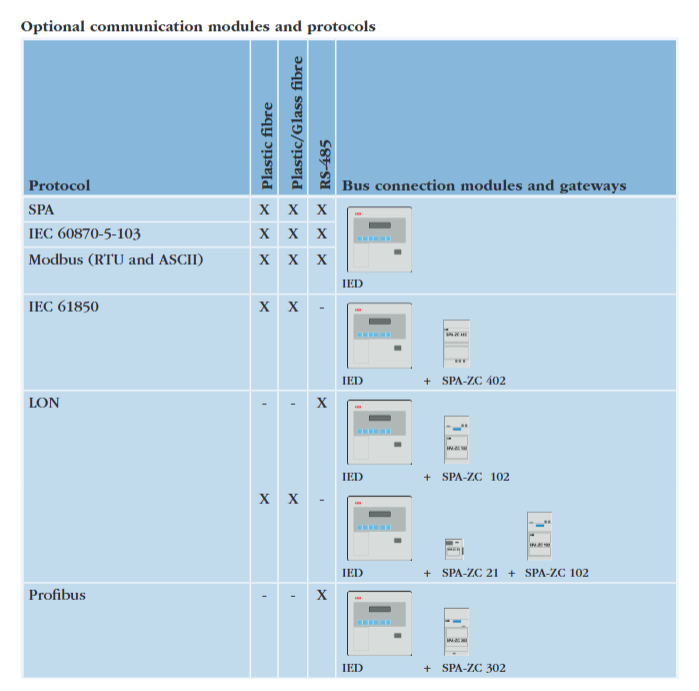

通信：支持多种标准协议，如 IEC 61850、IEC 60870-5-103、Modbus、Profibus 等，可通过光纤通信总线直接连接或经总线连接模块及网关连接，提供多种通信模块选项。
技术参数
电源与电流：电源类型多样，AC 型支持 100/110/120/220/240V AC，DC 型支持 110/125/220/250V DC 及 24/48/60V DC，电压允许一定范围波动；额定电流为 1A 或 5A，具备相应的热耐受和动态电流耐受能力。
环境与防护：推荐工作温度 -10...+55°C，存储温度 -40...+85°C，湿度 <95% RH；外壳防护等级正面 IP54、后部顶部 IP40、连接端子 IP20；通过多项电磁兼容、绝缘及机械测试。
尺寸与重量：框架宽度 177mm，外壳宽度 164mm，高度 177mm（4U），外壳高度 160mm，深度 149.3mm；重量 3.5kg，备用单元 1.8kg。
安装与配置
安装方式：支持嵌入式安装、半嵌入式安装、25° 角半嵌入式安装、机架安装、壁挂安装、19” 设备框架安装等多种方式，可配备测试开关。
订购与配件：订购时需指定订单号、HMI 语言集编号和数量，订单号包含继电器类型、硬件等信息；提供多种配件，如电缆、安装附件、测试开关、可选通信卡、通用外壳及配置工具等。
