ABB DO880（3BSE028602R1）数字输出模块
ABB DO880（3BSE028602R1）数字输出模块
产品概述
DO880 是 ABB 推出的一款 16 通道 24V 数字输出模块，适用于单冗余或冗余应用场景。每通道最大持续输出电流为 0.5A，输出具备电流限制和过温保护功能。每个输出通道包含电流限制和过温保护的高侧驱动器、EMC 保护组件、感性负载抑制器、输出状态指示 LED 以及与 Modulebus 的隔离屏障，属于 S800 系列机械结构。

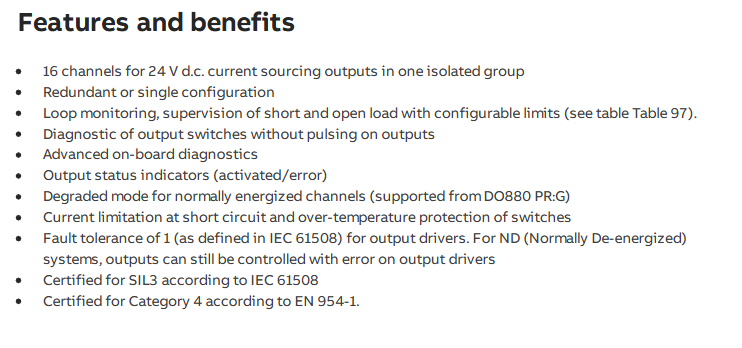

核心特性与优势
通道与配置：16 通道 24V DC 电流源输出，采用一组隔离设计，支持冗余或单配置模式。
监控与诊断：具备回路监控功能，可监督短路和开路负载（配置限值可自定义）；无需脉冲输出即可诊断输出开关；拥有先进的板载诊断功能和输出状态指示灯（激活 / 错误）。
安全与可靠性：从 DO880 PR:G 开始支持常通电通道的降级模式；短路时电流限制，开关过温保护；输出驱动器故障容错等级为 1（符合 IEC 61508），在 ND（常断电）系统中，即使输出驱动器出错仍可控制输出；通过 IEC 61508 SIL3 认证和 EN 954-1 Category 4 认证。

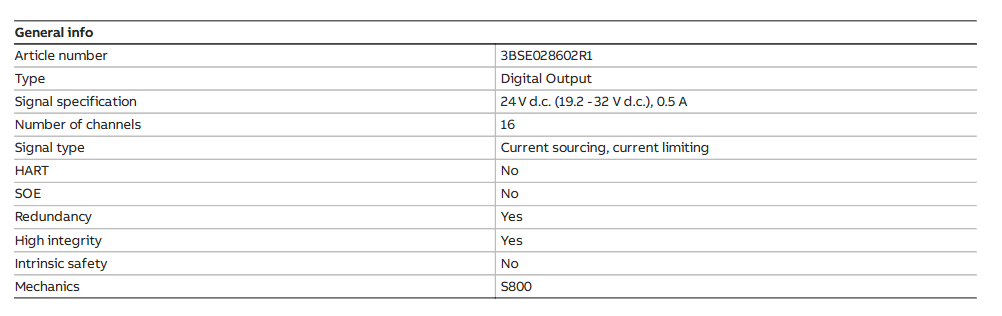

技术参数
电气参数
信号规格：24V DC（19.2-32V DC），0.5A
隔离：组级与地隔离
额定绝缘电压：50V
介电测试电压：500V AC
功耗：5.6W（0.5A×16 通道）
电流消耗：+5V Modulebus 45mA；+24V Modulebus 最大 50mA；+24V 外部 10mA
物理参数
宽度：45mm（1.77"）
深度：102mm（4.01"），含连接器 111mm（4.37"）
高度：119mm（4.7"）
重量：0.20kg（0.44 lbs.）
环境参数
工作温度：0 至 +55°C（+32 至 +131°F），认证范围为 +5 至 +55°C
存储温度：-40 至 +70°C（-40 至 +158°F）
相对湿度：5 至 95%，无冷凝
污染等级：2 级（IEC 60664-1）
防护等级：IP20（IEC 60529）
认证与兼容性
认证：CE 认证；符合 EN 61010-1、UL 61010-1 等电气安全标准；危险区域认证（C1 Div 2 cULus、C1 Zone 2 cULus、ATEX Zone 2）；船级社认证（ABS、BV、DNV、LR）；符合 RoHS 和 WEEE 指令。
兼容性：可与 TU810、TU812、TU814、TU830、TU833、TU842、TU843、TU852 等 MTU 配合使用；键控代码为 FE。
