ABB AC 800M 控制器及通信接口模块
时间: 2025-07-22浏览次数：
ABB AC 800M 控制器及通信接口模块
ABB AC 800M 控制器及通信接口模块
产品家族概述
AC 800M 是一系列导轨安装式模块家族，包含 CPU 模块、通信模块、电源模块及各类配件，适用于工业自动化控制场景。其 CPU 模块覆盖从中等处理能力、低成本到高性能且支持全冗余的多种选择，部分型号（PM857、PM863、PM865、PM867）通过 IEC 61508-SIL3 认证，可用于安全应用及过程自动化与安全结合的应用。
CPU 模块核心参数
通用特性
处理性能：1000 次布尔运算耗时范围为 0.043ms（PM891）至 0.46ms（PM851A、PM856A）， cycle 时间可低至 1ms（高完整性控制器为 10ms）。
冗余支持：部分型号（如 PM857、PM858、PM861A 等）支持 CPU 冗余，切换时间最大为 10ms。
电源规格：均支持 24V DC（19.2-30V DC），功率消耗因型号而异，典型值在 4.32W-15.8W 之间，内置 5ms 电源储备，可实现受控断电。
环境适应：工作温度 +5 至 +55°C，存储温度 -40 至 +70°C，相对湿度 5-95%（无冷凝），防护等级 IP20，符合多项 EMC 及安全标准。

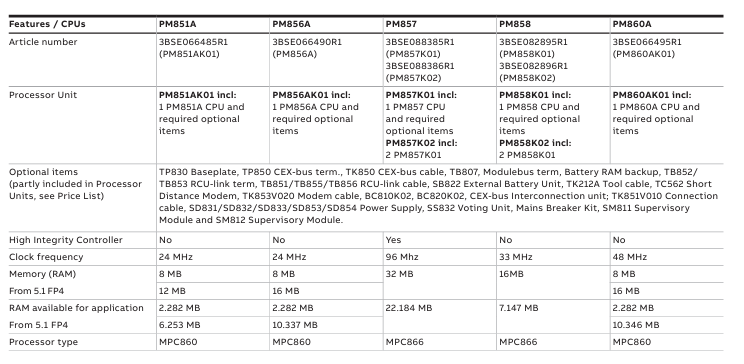

典型型号差异
型号/处理器类型/内存（RAM）/是否支持 SIL3认证/冗余支持
PM851A/MPC860/未明确/否/否
PM857/MPC866/未明确/是/是
PM863/MPC866/32MB/是/是
PM867/MPC866/64MB/是/是
PM891/MPC8270/256MB/否/是/
通信模块类型及特性
主流模块：涵盖 CI853（RS-232 C）、CI854A/B（PROFIBUS DP）、CI857（INSUM）、CI858（DriveBus）、CI860（FOUNDATION FIELDBUS）、CI867/CI867A（MODBUS TCP）等多个型号。
核心参数
协议支持：包括 MODBUS RTU、PROFIBUS DP-V1、IEEE 802.3、DriveBus、FF HSE 等多种工业协议。
传输速度：从 75bps（RS-232 C）到 100Mbit/s（EtherNet/IP 等）不等。
冗余与热插拔：部分模块支持电缆冗余、模块冗余及热插拔功能，如 CI854B 支持 PROFIBUS DP 冗余，多数模块支持热插拔。
环境与认证：工作温度 +5 至 +55°C，防护等级 IP20，符合 CE、UL 508 等认证及 RoHS、WEEE 指令。
电源及冗余模块
BC810/BC820：均支持冗余，输入 24V DC（19.2-30V DC），典型功率消耗分别为 1.2W、2.9W，工作温度 +5 至 +55°C，防护等级 IP20，具备多项 marine 认证。
差异点：BC810 支持高完整性应用，BC820 不支持；两者在功率消耗、重量等参数上略有不同。
通用规范与认证
认证标准：CE 认证（符合 EMC 及低电压指令）、电气安全标准（EN 50178、IEC 61131-2 等）、部分型号通过 UL 508、UL 60079-15（危险区域）认证。
环保合规：符合 RoHS 指令（2011/65/EU）及 WEEE 指令（2012/19/EU）。
物理规格：多数模块尺寸集中在宽度 58-119mm、高度 186mm、深度 127.5-135mm 范围，重量 455g-1600g 不等。
