ABB 3BSC950193R1 TB850 终端器

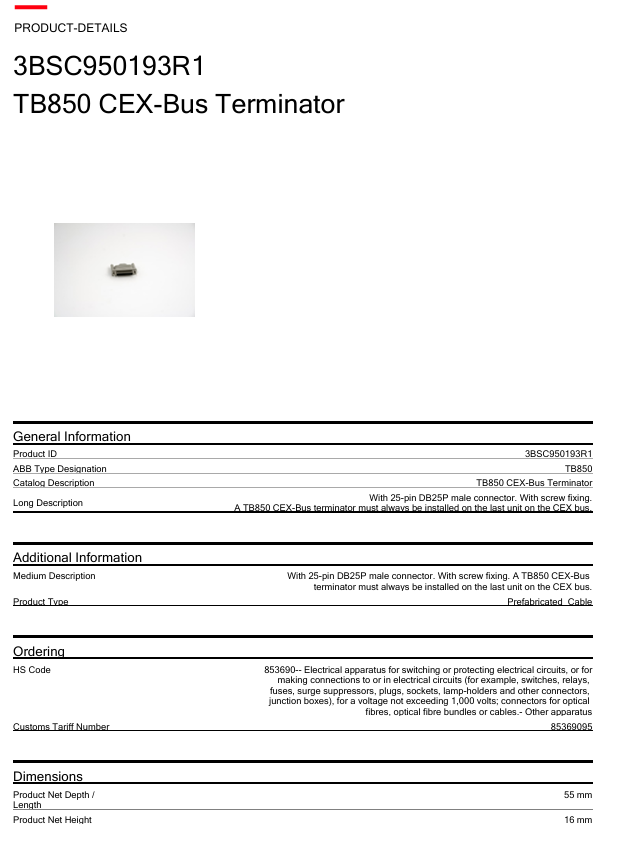

基本信息

产品标识

产品 ID：3BSC950193R1

ABB 型号名称：TB850，属于 CEX-Bus 终端器（CEX-Bus Terminator）。

产品特点：配备 25 针 DB25P 公头连接器，采用螺丝固定方式。按照要求，必须安装在 CEX 总线的最后一个单元上，以确保总线信号的稳定传输。

产品类型：预制电缆（Prefabricated_Cable）。

海关与规格信息

海关相关：海关关税编号为 85369095，归类为 “电压不超过 1000 伏的电路开关、保护或连接用电气设备（如开关、继电器、熔断器等）及光纤连接器等的其他设备”。

物理规格

产品净高度 16 mm

产品净宽度 50 mm

产品净重量 0.04 kg

电缆长度 0 m

环保与分类信息

环保属性：RoHS 状态为 “无需声明”（No declaration needed），WEEE 类别为 “不在 WEEE 范围内”（Product Not in WEEE Scope）。

产品归属：属于多个控制系统产品类别，主要适配 AC 800M 系列和 800xA 系统，具体包括：

AC 800M - 附件下的 TB850 CEX-Bus 终端器

800xA 系统中 AC 800M 控制软件（4.0 版本）及硬件（4.0、4.1、5.0、5.1 版本）的预制电缆

800xA 6.0 系统的预制电缆

Compact Product Suite 中 AC 800M（4.1、5.0、5.1、6.0 版本）的预制电缆

注意事项

安装位置与必要性

强制安装要求：TB850 作为 CEX-Bus 终端器，必须安装在 CEX 总线的最后一个单元上，这是保障总线信号完整性的关键。若未按此要求安装，可能导致总线信号反射、衰减或干扰，引发通信不稳定、数据传输错误甚至系统故障。

位置确认：安装前需明确 CEX 总线的拓扑结构，准确识别总线末端的单元，确保终端器与该单元直接连接，避免误装在中间节点。

物理安装与连接

连接器匹配：产品配备 25 针 DB25P 公头连接器，安装时需确认与之连接的设备接口为匹配的 DB25 母头，且针脚定义一致，防止因接口不匹配导致接触不良或信号错位。

固定方式：采用螺丝固定时，需使用合适规格的螺丝（建议参考产品手册），确保终端器与设备连接牢固，避免因振动、冲击等因素导致松动，影响信号传输。同时，固定力度需适中，过度拧紧可能损坏连接器或设备接口。

空间预留：产品净尺寸为高度 16mm× 宽度 50mm，安装时需预留足够空间，避免与其他设备或线缆挤压，防止连接器受力变形，同时便于后续检查和维护。

电气与系统兼容性

电压范围：该产品适用于电压不超过 1000 伏的电路，使用时需确保所在 CEX 总线的工作电压在此范围内，避免因过压导致设备损坏。

系统适配性：仅适配 AC 800M 系列（4.1、5.0、5.1、6.0 版本）和 800xA 系统（含 800xA 6.0 系统及 AC 800M 相关软硬件版本），使用前需确认所在控制系统版本是否在兼容列表中，防止因系统不匹配导致功能失效。
