ABB 3BSE013064R1 PU516工程板-PCI
时间: 2025-07-14浏览次数：

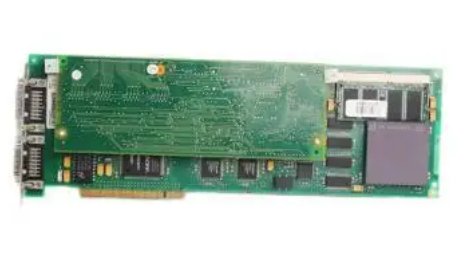

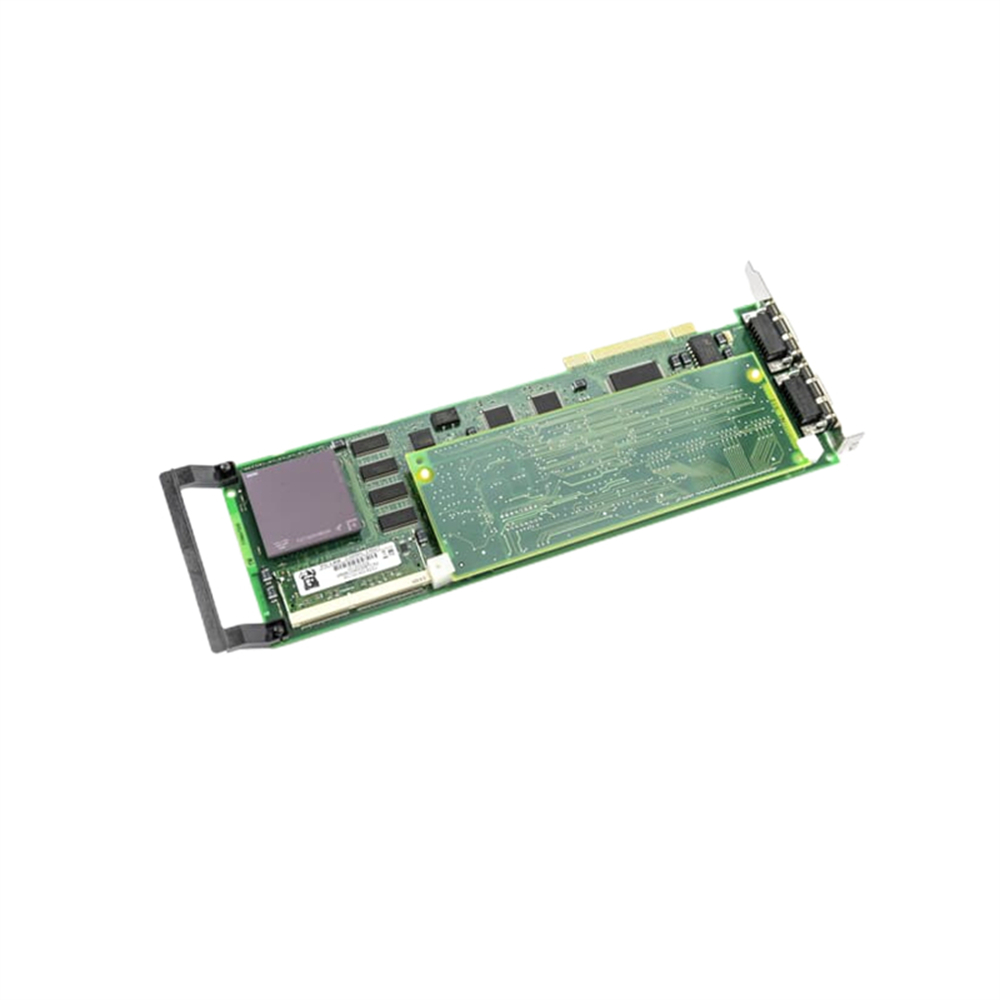

ABB 3BSE013064R1 PU516工程板-PCI
ABB 3BSE013064R1 PU516工程板-PCI
产品概述
ABB PU516 Engineering Board -PCI（产品 ID：3BSE013064R1）是一款专为工业控制领域设计的通信模块，属于 ABB Advant 系列硬件产品。它配备 1 个 MB300 接口和 1 个 RS-232 端口，适用于 5V 32 位 33MHz PCI 总线，内置 16MB 内存，主要用于工业控制系统中的数据传输与通信连接，是 Advant OCS 等系统工程化配置的关键组件。该产品豁免于 2011/65/EU（RoHS）指令相关限制，符合特定工业场景下的合规要求。
基本信息
产品标识：产品 ID 为 3BSE013064R1，ABB 型号名称为 PU516， Catalog 描述为 PU516 Engineering Board -PCI，更换部件号为 EXC3BSE013064R1。
产品说明：该产品为 PU516 工程板，带有一个 MB300 和一个 RS-232 端口，适用于 5V 32 位 33MHz PCI 总线，配备 16MB 内存。此外，该部件豁免于 2011/65/EU（RoHS）范围，依据 Article 2 (4)(c)、(e)、(f) 和 (j)，参考文件为 3BSE088609 – EU DECLARATION OF CONFORMITY - ABB Advant Master Process Control System。
技术及物理参数
尺寸：产品净深度 / 长度为 126mm，净高度为 18mm，净宽度为 324mm。
重量：产品净重量为 0.38kg。
HS 编码：853890，属于仅适用于或主要适用于品目 85.35、85.36 或 85.37 所列装置的零件，其他类别。
海关关税号：85389091。
分类信息
属于 Control System Products ￫ Control & Communication ￫ Advant Common Hardware ￫ Advant Common - Communication Modules ￫ PU516 MasterBus 300 Interfaces ￫ PU516 MasterBus 300 Interface。
也属于 Control Systems ￫ Advant OCS with Master SW ￫ Engineering ￫ Advant Station 100 Engineering Board - PCI ￫ Communication Modules。
产品类型为 Communication_Module。
核心功能
通信接口扩展：通过 MB300 接口实现与 MasterBus 300 网络的连接，支持工业控制设备间的高速数据交互；RS-232 端口可用于连接调试设备或外部终端，实现本地配置与数据传输。
数据缓存与处理：16MB 内存可临时存储传输数据，减少通信延迟，保障工业控制系统中实时数据的连续传输。
PCI 总线适配：兼容 5V 32 位 33MHz PCI 标准，可直接插入工业计算机或控制主机的 PCI 插槽，实现与系统的硬件集成。
注意事项
安装环境：需安装在干燥、通风的控制柜内，避免粉尘、腐蚀性气体及剧烈振动，工作环境温度应符合工业级设备通用标准（通常建议 - 10℃至 60℃）。
总线适配：确保主机 PCI 总线为 5V 32 位规格，避免因电压或位数不匹配导致硬件损坏。
接口防护：RS-232 接口为非隔离设计，连接外部设备时建议加装防雷或浪涌保护装置，尤其在户外或强电磁干扰环境中。
合规使用：虽然豁免 RoHS 限制，但需确认使用场景是否符合相关地区的环保法规，避免违规应用。
维护保养：定期检查板卡与 PCI 插槽的连接是否松动，清理接口灰尘，确保通信接触良好。
相似型号补充
ABB PU515：同属 Advant 系列通信板卡，区别在于接口配置，PU515 可能仅支持 MB300 接口，无 RS-232 端口，适用于无需串行通信的场景，价格相对较低。
ABB CI854：现代工业以太网通信模块，支持 PROFINET 等协议，速率更高，适用于需要高速网络通信的新系统，与 PU516 相比，接口和协议更先进，但与旧款 Advant 系统的兼容性较弱。
