ABB 5SHX10H6004 控制信号处理模块
时间: 2025-07-14浏览次数：

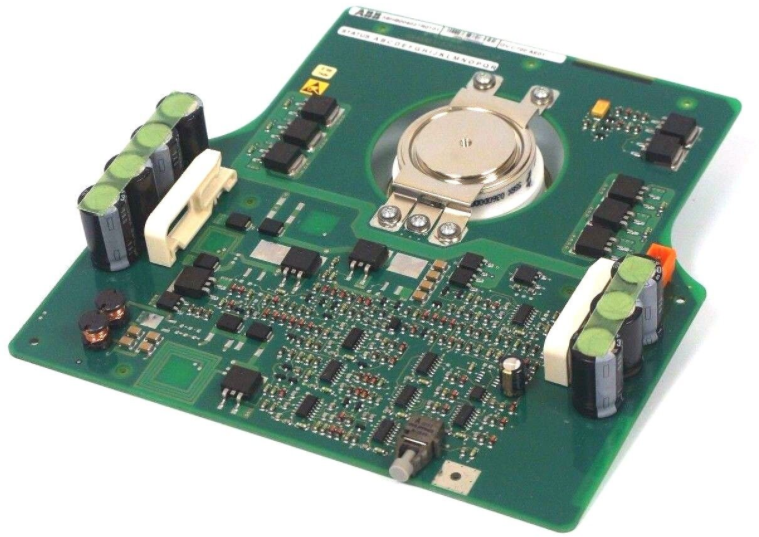

ABB 5SHX10H6004 控制信号处理模块
ABB 5SHX10H6004 控制信号处理模块
产品概述
ABB 5SHX10H6004 控制信号处理模块是一款专为工业自动化和电力系统领域设计的核心组件，主要用于对各类复杂控制信号进行精准处理和转换。在工业自动化流程中，传感器会产生大量不同类型、不同特性的信号，如模拟信号、数字信号等，该模块能够对这些信号进行快速采集、滤波、放大以及模数 / 数模转换等操作，将其处理成可被控制系统识别和利用的标准信号格式，从而保障自动化系统的稳定运行。在电力系统中，它则可用于对电网运行状态相关的信号进行分析和处理，辅助电力系统的监控与控制，确保电力供应的可靠性与安全性。
规格参数
输入信号类型：支持模拟信号输入，电压范围通常为 - 10V 至 + 10V，电流范围为 4mA 至 20mA，能够兼容各类常见传感器的输出信号；同时支持数字信号输入，可识别标准的 TTL/CMOS 电平信号，适应不同逻辑电路的信号输出。
信号处理精度：对于模拟信号处理，具备 16 位甚至更高的模数转换精度，确保信号转换过程中的微小变化也能被精确捕捉，有效减少信号失真；数字信号处理方面，能实现纳秒级别的信号响应和处理，满足对高速信号处理的严苛要求。
处理速度：拥有高速处理器内核，可实现每秒数百万次的信号处理运算，能够快速对输入信号进行分析和转换，适应工业自动化和电力系统中实时性要求极高的应用场景，如电机的快速调速控制、电力系统故障的快速检测与响应等。
通信接口：配备多种标准通信接口，如 RS - 485 接口，支持半双工通信模式，通信距离可达千米以上，适用于长距离、多节点的工业现场通信；以太网接口则支持 TCP/IP 协议，可实现高速、稳定的数据传输，方便与上位机或其他智能设备进行数据交互，便于远程监控和系统集成。
工作温度范围：设计为适应较为宽泛的工作环境温度，一般为 - 20℃至 70℃，在工业生产中常见的高温、低温环境下，都能保持稳定的工作性能，确保在不同地域和工况条件下都能可靠运行。
供电电压：支持 24V DC 供电，具有良好的电源适应性，允许电源电压在一定范围内波动（如 ±10%），而不影响模块的正常工作，同时具备完善的电源滤波和过压、过流保护功能，保障模块在复杂电源环境下的安全运行。
核心功能
信号采集与调理：能够同时采集多路模拟和数字信号，对采集到的模拟信号进行滤波处理，去除噪声干扰，通过放大器对信号进行适当放大，使其达到适合模数转换的电平范围；对于数字信号，则进行电平匹配和抗干扰处理，确保信号的完整性和准确性。
模数 / 数模转换：内置高性能的模数转换器（ADC）和数模转换器（DAC）。ADC 可将模拟信号精确转换为数字信号，便于后续的数字信号处理和分析；DAC 则可将数字信号转换为模拟信号，用于驱动需要模拟控制信号的执行机构，如电机调速器、阀门控制器等，实现对工业设备的精确控制。
信号分析与处理：运用先进的数字信号处理算法，对采集到的信号进行分析，如频谱分析、时域分析等。通过频谱分析，可以识别信号中的谐波成分，判断电力系统是否存在异常；时域分析则可用于监测设备运行状态的变化趋势，如电机的转速波动、设备的振动情况等，为设备的故障诊断和预防性维护提供依据。
通信与数据传输：通过其丰富的通信接口，将处理后的信号数据按照特定的通信协议打包发送给上位机或其他设备，同时也能接收来自上位机的控制指令，实现远程控制和数据交互。在工业自动化生产线中，可与可编程逻辑控制器（PLC）、分布式控制系统（DCS）等协同工作，构建完整的自动化控制系统。
注意事项
安装环境：应安装在干燥、通风良好、无腐蚀性气体和灰尘的场所，避免阳光直射。环境温度应保持在产品规定的工作温度范围内，防止因高温或低温影响模块性能。同时，要远离强电磁干扰源，如大型电机、变压器等，以免干扰信号传输和处理。
电气连接：在进行电气连接时，务必严格按照产品手册的要求进行操作。确保输入、输出信号线和电源线的规格合适、连接牢固，避免出现松动、短路或断路等问题。特别要注意电源极性的正确性，防止因电源接反而损坏模块。同时，要保证良好的接地，接地电阻应符合相关标准要求，以提高系统的抗干扰能力和安全性。
参数设置：在投入使用前，需由专业技术人员根据实际应用需求，正确设置模块的各项参数，如采样频率、信号量程、通信波特率等。参数设置不当可能导致信号处理异常、通信故障等问题。设置完成后，应仔细核对参数，确保无误。
维护保养：定期对模块进行检查和维护，查看设备外观是否有损坏、连接线缆是否老化等。定期清理模块表面的灰尘，防止因灰尘积累影响散热和电气性能。同时，根据使用情况，定期对模块进行性能测试和校准，确保其始终处于最佳工作状态。对于一些易损件，如滤波器电容、通信接口芯片等，应根据使用寿命定期进行更换。
故障处理：当模块出现故障报警时，应立即停止相关设备运行，并根据故障指示灯或故障代码，查阅产品手册分析故障原因。在故障未排除之前，切勿强行重启模块，以免造成更严重的损坏。对于一些简单故障，如线缆松动、参数设置错误等，可自行排查解决；对于复杂故障，建议及时联系 ABB 专业技术支持人员进行维修处理。
