ABB PNI800K01 Ability™Symphony®Plus硬件选择器
时间: 2025-07-11浏览次数:
ABB PNI800K01 Ability™Symphony®Plus硬件选择器

ABB PNI800K01 Ability™Symphony®Plus硬件选择器

ABB - Symphony® Plus Hardware Selector

产品概述

PNI800 是 ABB 推出的 Plant Network Interface 设备,属于 ABB Ability™ Symphony® Plus 硬件系列。它主要用于实现 SD 系列控制器与运行 S+ Engineering、HMI(如 SPO 或 800xA Operations)或通用接口软件(如 Harmony OPC Server)的 PC 工作站之间的实时双向通信,同时也是 PN800 实时控制网络的重要组成部分,支持与运行 SPE(工程)、HMI 或 SCADA 软件应用的 PC 工作站进行数据交互。


核心功能与特性

实时通信:作为实时数据服务器,支持 SD 系列控制器与各类软件应用之间的双向实时通信,传输速度达 100 MBps。
冗余支持:基于 IEC 62439 的并行冗余协议(PRP)实现 PN800 工厂网络冗余,由两个拓扑相同的局域网(PN800A 和 PN800B)组成,消除单点故障,网络组件故障时切换时间为零;自身作为双连接节点(DANP),连接至两个局域网,提供线路冗余。
连接能力:最多支持 10 个 SPE 客户端连接,最多可处理 30,000 个 HMI 标签;通过 MB805 底座上的 2 个以太网 RJ45 连接器实现通信连接,模块前端有 1 个迷你 USB 诊断端口。
灵活性与可维护性:支持热插拔,便于在线更换和维护;功能可虚拟化为 “VPNI” 可选软件,适用于多种软件应用,但性能和容量可能与 PNI800 存在差异。


规格参数

基本信息 产品编号:PNI800K01;生命周期状态:Active;协议:Harmony API(基于以太网 TCP);模块冗余:无;外形规格:xA Style(186mm);安装方式:水平排列
硬件配置 处理器类型:MCF5475 @ 256 Mhz;内存:64 MB DRAM,4 MB Flash ROM
电源要求 模块电源需求:200 mA @ 24 VDC ±10%;电源连接:MB805 底座上的 TB1;过电压类别:电源为 1 类(依据 IEC/EN 61010-1 测试)
环境参数 工作温度:0 至 +55 °C;存储温度:-40 至 +85 °C;相对湿度:在 40°C 时为 20% 至 95%(无冷凝,依据相关标准测试);防护等级:IP20(依据 EN 60529、IEC 529)
机械参数 宽度:59 mm;高度:186 mm;深度:127 mm;含底座重量:500 g;安装细节:MB805,1 = E,2 = C
可靠性指标 MTBF(依据 MIL-HDBK-217-FN2):PNI800 PR 为 135,873 小时,MB805 PR 为 2,583,516 小时;MTTR:PNI800 为 1 小时,MB805 为 8 小时
合规性 符合多项电磁兼容性标准(如 ESD、浪涌、电快速瞬变等 immunity 测试,辐射和传导发射测试);CSA 认证:适用于普通(非危险)场所,以及 1 类 2 区 A、B、C、D 组危险非易燃场所;带有 CE 标志,符合 EMC 指令和低电压指令;符合 RoHS 指令(2015/863)和 WEEE 指令(DIRECTIVE/2012/19/EU)等


关键优势

高可靠性:借助 PRP 冗余协议和双连接设计,极大提升了控制网络的可靠性,减少因网络故障导致的系统中断风险。
高效通信:100 MBps 的传输速度和强大的连接能力,能满足大量实时数据传输需求,保障系统响应迅速。
良好兼容性:支持多种软件应用和通信协议,可与 ABB 的多个系统和软件(如 800xA、Symphony Plus 等)无缝集成。
环境适应性强:通过多项环境和电磁兼容性测试,能在较宽的温度、湿度范围及复杂电磁环境中稳定工作。

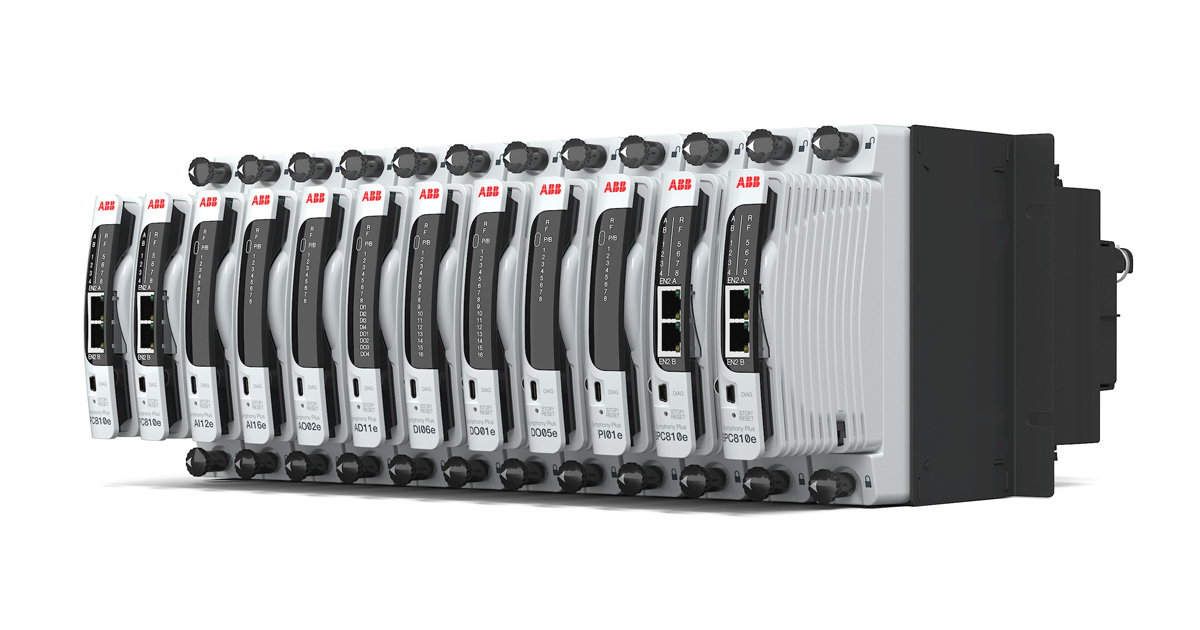

ABB Ability™ Symphony® Plus SDe Series Control and I/O - Symphony Plus ...


注意事项

安装时需遵循规定的安装细节(MB805,1 = E,2 = C),确保安装稳固。
虽然支持热插拔,但更换过程中仍需遵循正确的操作流程,避免因操作不当导致设备损坏或通信中断。
设备使用需符合其认证的场所要求,不可在超出规定的危险场所或环境条件下使用。
虚拟化为 “VPNI” 软件时,需注意其与 PNI800 在性能和容量上的差异,根据实际需求选择合适的应用形式。


应用场景

主要应用于工业自动化领域,特别是需要高可靠性实时控制网络的场景,如电力、化工、冶金等行业的大型工业控制系统中,作为连接控制器与各类工程、监控软件的关键接口,保障整个系统的高效、稳定运行。例如,在电力厂的控制系统中,实现 SD 系列控制器与 HMI 操作界面、工程软件之间的实时数据交互,确保发电过程的实时监控和参数调整。
