​ABB REA 101 弧光保护继电器
时间: 2025-07-11浏览次数:

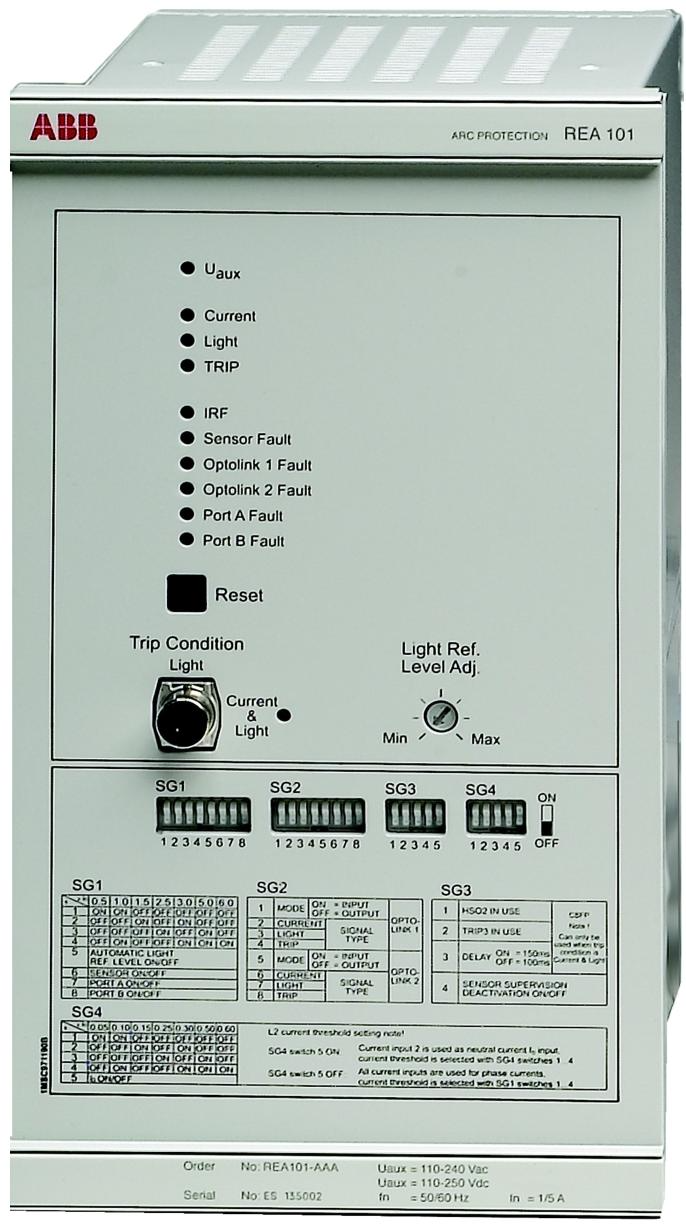

​ABB REA 101 弧光保护继电器

ABB REA 101 弧光保护继电器

产品概述
REA 101 是 ABB 推出的弧光保护继电器(中央单元),属于 REA 10_弧光保护系统的核心组件,主要用于低压或中压空气绝缘金属封闭开关设备中,能快速向可能为弧光故障供电的所有断路器发送跳闸命令,以最大限度减少弧光故障带来的损害。


品牌背景

REA 101 由 ABB 公司生产。ABB 是全球领先的电气与自动化技术企业,业务涵盖电力、工业、交通和基础设施等多个领域,拥有 130 多年的技术积累和创新经验。其产品以高品质、高性能和高可靠性著称,在工业自动化控制领域具有广泛影响力,REA 101 是其在弧光保护领域技术实力的体现。


规格参数

电流输入 额定电流 1A/5A;连续负载电流 4A/20A;1 秒瞬时电流 100A/500A;动态耐受电流(半波值)250A/1250A;输入阻抗 < 100mΩ/<20mΩ;额定频率 50/60Hz
输出 HSO1 和 HSO2:额定电压 250V DC/AC,连续承载 1.5A,0.5 秒通断 30A,3 秒通断 15A,直流分断能力(L/R<40ms 时)48V/110V/220V 下分别为 5A/3A/1A
TRIP3:额定电压 250V DC/AC,连续承载 5A,0.5 秒通断 30A,3 秒通断 15A,直流分断能力(L/R<40ms 时)48V/110V/220V 下分别为 5A/3A/1A
IRF 信号触点:额定电压 250V DC/AC,连续承载 5A,0.5 秒通断 10A,3 秒通断 8A,直流分断能力(L/R<40ms 时)48V/110V/220V 下分别为 1A/0.25A/0.15A
控制输入(复位) 额定电压:24/48/60/110/220/250V DC,110/120/220/240V AC;工作范围 18-300V DC,18-265V AC;控制电流 1.5-20mA;最小脉冲长度 1s
断路器失灵保护 可选动作延时 100ms/150ms;HSO2 动作时间精度为设定值的 ±5%;TRIP3 为设定值的 ±5% +5-15ms
电源 额定电压:110/120/220/240V AC,110/125/220/250V DC;REA101-CAA、REA101-CAAG 为 24/48/60V DC
电压变化范围:AC 为 85-110% Ur,DC 为 80-120% Ur
功耗 静态 / 工作状态下约 9W/12W;最大端口输出功率约 19W;连接 10 个扩展单元时最大功耗 < 50W
传感器光纤 无接头或 1 个接头时最大长度 60m;2 个接头时 50m;3 个接头时 40m;工作温度范围 - 35-+80°C;最小弯曲半径 50mm
连接电缆 中央单元与扩展单元间连接链总长度最大 40m
Optolink 通信 塑料光纤最大长度 40m;玻璃光纤最大长度 2000m
设置范围 电流设置步长 0.5、1.0、1.5、2.5、3.0、5.0、6.0 倍额定电流;中性线电流设置步长 0.05、0.10、0.15、0.25、0.3、0.5、0.6 倍额定电流;动作精度为设定值的 ±5% 或额定电流的 ±2%
总动作时间 HSO1 和 HSO2<2.5ms;TRIP3<15ms
环境测试 工作温度范围 - 10-+55°C;运输和存储温度范围 - 40-+70°C;符合多项环境测试标准
外壳 防护等级 IP20;重量约 4.6kg
绝缘测试 dielectric 测试 2kV、50Hz、1min;冲击电压测试 5kV、1.2/50µs、0.5J;绝缘电阻 > 100MΩ(500V DC)
电磁兼容性 符合多项 EMC 测试标准,如 1MHz 脉冲干扰、静电放电、射频电磁场干扰等


核心功能

过流检测:可进行三相或两相加中性线过流检测,电流阈值可调节,能快速响应故障电流。
弧光检测:通过光纤传感器或透镜传感器检测弧光,光信号超过设定参考水平时激活,支持自动或手动背光补偿。
跳闸输出:配备两个高速固态(IGBT)输出(HSO1、HSO2)和一个重载继电器输出(TRIP3),用于断路器跳闸,跳闸条件可设置为光信号与过流信号同时满足或仅光信号。
扩展单元连接:通过端口 A 和 B 连接扩展单元(如 REA103、REA105、REA107),每个端口最多可级联 5 个扩展单元,扩展保护范围和选择性。
Optolink 通信:两个 Optolink 通信链路,可在中央单元间传输光信号、过流信号、跳闸信号等,实现协同保护。
断路器失灵保护:当断路器未能成功断开故障电流时,在设定延时后发出跳闸命令至上游断路器。
自我监控:持续监控传感器光纤回路、工作电压、中央单元与扩展单元间布线等,出现故障时激活相应指示灯并复位 IRF 继电器。


工作原理

REA 101 通过过流检测单元监测故障电流,弧光检测单元检测弧光产生的光信号。当同时接收到过流信号和光信号(且无工作电压故障信号)时,触发跳闸输出,使断路器动作切断故障电路。通过 Optolink 通信实现中央单元间的信息交互,结合扩展单元可扩大保护范围和实现选择性跳闸。自我监控单元实时监测设备状态,确保系统可靠运行。


关键优势

快速响应:总动作时间短(HSO1 和 HSO2<2.5ms,TRIP3<15ms),能迅速切断故障,减少设备损坏和人员伤亡风险。
高可靠性:具备全面的自我监控功能,及时发现并指示故障;通过多项严格的绝缘和电磁兼容性测试,适应复杂工业环境。
灵活性强:支持多种传感器(光纤传感器、透镜传感器),可独立运行或与其他中央单元、扩展单元协同工作,适应不同保护需求。
易于扩展:通过端口连接扩展单元,可根据系统规模灵活扩展保护范围,提升系统选择性。
精确保护:过流和弧光双重检测,避免误动作,确保在真正发生弧光故障时可靠动作。


注意事项

安全操作:遵守国家和地方电气安全法规,仅允许合格电工进行电气安装;设备框架需可靠接地;传感器光纤需小心处理,避免锐弯(最小弯曲半径 50mm),安装时避免放置在地面以防踩踏;更改设置和配置时需断开辅助电源。
安装设置:传感器光纤末端需保护,避免不必要触发;连接扩展单元时注意端口开关设置,最后一个扩展单元需接入终端电阻;设置和配置更改需在断开辅助电源的情况下进行。
维护测试:定期检查电流测量功能、光信号传输等;测试弧光保护系统时按规定步骤操作,确保系统正常运行。
环境要求:在规定的温度、湿度等环境参数范围内使用,避免极端环境影响设备性能。

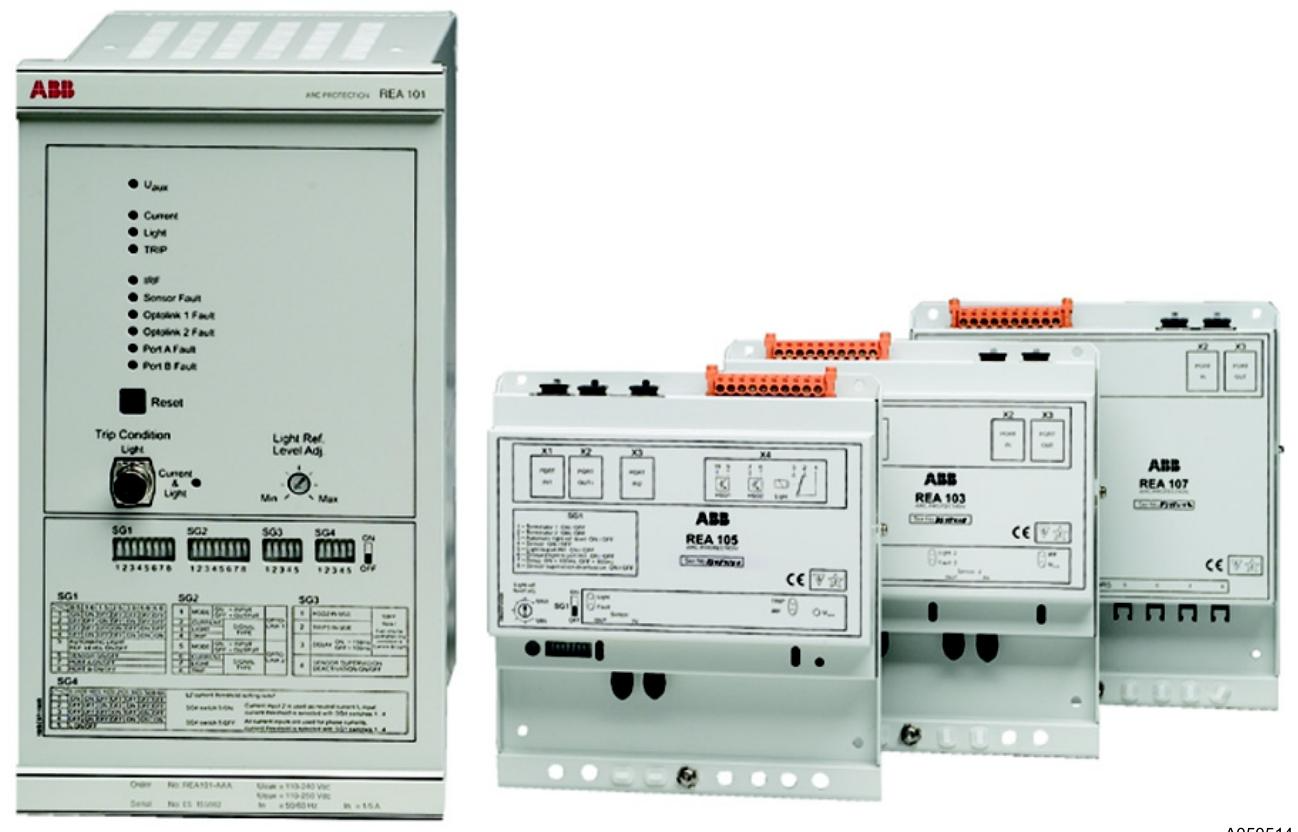

相似型号补充

REA103:扩展单元,可增加弧光传感器回路,用于扩展保护区域,辅助 REA101 实现更全面的弧光监测。
REA105:扩展单元,具备跳闸输出,可实现选择性跳闸,在弧光故障位于特定断路器后时,精准控制相应断路器动作,增强系统选择性。
REA107:扩展单元,带有 8 个透镜传感器输入,适用于对特定隔室进行弧光监测,提高监测的针对性。


应用场景

主要应用于低压或中压空气绝缘金属封闭开关设备的弧光保护,如变电站、工业厂房的配电系统等。可保护母线、出线馈线、电缆终端等的断路器隔室,通过与扩展单元配合,实现对复杂配电系统的全面、快速、可靠的弧光故障保护,适用于电力、工业等领域的电气安全保护。
