ABB BC810K02 紧凑型产品套件硬件
时间: 2025-07-11浏览次数：
ABB BC810K02 紧凑型产品套件硬件
ABB BC810K02 紧凑型产品套件硬件
产品组成与结构
BC810 单元：由底板（TP857）和电源 / 逻辑板组成。底板设有 CEX-Bus 连接器和外部电源接口，通过外壳金属部件与 DIN 导轨接地，还带有外部电源表决二极管和保险丝；电源和逻辑板包含 + 3.3V 转换器、逻辑电路、CEX-Bus 互连驱动器及互连电缆连接器。
兼容产品：可与 PM857、PM861A、PM862 等多种型号配合使用。
系统功能与特性
冗余与可用性：支持冗余通信接口单元，通过将 CEX-Bus 分为独立段提高其可用性，适用于具有冗余通信接口的系统；在全冗余系统中，支持 CPU 底板在线更换且不干扰 CEX 通信，但更换 BC810 时会停止连接的 CEX 段所有通信。
主要特性：支持 CPU 在线更换、外部电源、热插拔。

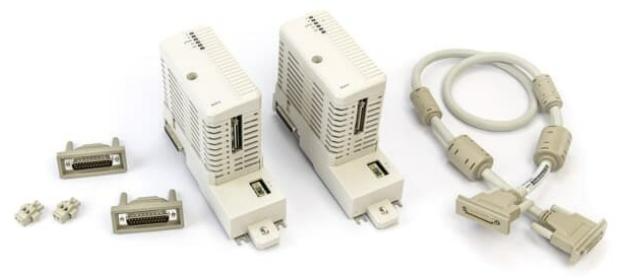

套件包含内容
BC810 互连单元，2 个；
TP857 底板（宽度 60mm），2 个；
TK851 互连电缆（长度 1.0m）；
TB850 CEX-Bus 终端器，2 个。
基本信息
产品编号：3BSE031155R1（BC810K02）
冗余性：支持
高完整性：支持
性能：支持热插拔
详细参数
电源 输入为 L + 和 L-，标称 24V，电压范围 19.2-30V DC；24V 功耗典型 50mA，最大 70mA；功耗典型 1.2W
环境与认证 工作温度 + 5 至 + 55°C（+41 至 + 131°F），存储温度 - 40 至 + 70°C（-40 至 + 158°F）；相对湿度 5-95%（无冷凝）；防护等级 IP20（符合 EN60529、IEC 529）；有 CE 标志；电气安全符合 UL 61010-1、UL 61010-2-201；危险场所认证 cULus Class 1, Zone 2 等；船级社认证 ABS、BV 等；符合 RoHS（EN 50581:2012）和 WEEE（DIRECTIVE/2012/19/EU）
尺寸与重量 宽度 59mm（2.9 英寸），高度 185mm（7.3 英寸），深度 127.5mm（5.0 英寸）；BC810K02 包装含底座重量 1.5kg（3.31 磅）
