ABB DI810 数字量输入模块
时间: 2025-07-10浏览次数：

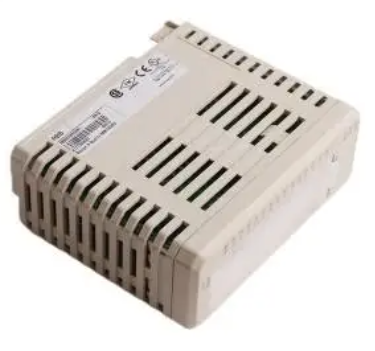

ABB DI810 数字量输入模块
ABB DI810 数字量输入模块
基本信息
产品型号：DI810（数字量输入模块）
所属系统：ABB Ability™ System 800xA®
文章编号：3BSE008508R1
机械规格：S800 系列
核心功能与特性
通道配置：16 个通道，支持 24 V 直流输入，采用电流 sinking 型信号类型。
隔离设计：16 个通道分为 2 组（每组 8 个通道），各组与接地隔离。
保护与监控：
每组配备 1 个过程电压监控输入，若电压消失可通过 ModuleBus 反馈通道错误信号。
输入电路含限流组件和 EMC 保护组件，传感器电源可通过 MTU 实现限流。
状态指示：正面设有 F（故障）、R（运行）、W（警告）指示灯，及 16 个通道的 "0"/"1" 状态指示灯。
规格参数
电气性能：输入电压范围："0" 态 - 30~+5 V，"1" 态 15~30 V；输入阻抗 3.5 kΩ；滤波时间可选择 2、4、8、16 ms
绝缘与功耗：额定绝缘电压 50 V，介电测试电压 500 V 交流；典型功耗 1.8 W；+5 V ModuleBus 电流消耗 50 mA，+24 V 总线及外部无电流消耗
物理规格：宽度 45 mm，深度 102 mm（含连接器 111 mm），高度 119 mm；重量 0.15 kg；最大现场电缆长度 600 米
兼容性：适配 MTU 型号：TU810、TU812、TU814、TU818、TU830、TU833、TU838、TU850；键控代码 AA
环境与认证
工作环境：运行温度 0~+55°C（认证范围 + 5~+55°C），存储温度 - 40~+70°C；相对湿度 5%~95%（无冷凝）；污染等级 2 级，防腐等级 ISA-S71.04：G3；防护等级 IP20。
认证合规：具备 CE 标志，符合 EN 61010 系列、UL 61010 系列电气安全标准；通过 C1 Div 2 cULus、ATEX Zone 2 等危险场所认证；获 ABS、BV 等船级社认证；符合 RoHS 和 WEEE 指令。
注意事项
安装环境
需在 0 至 + 55°C（认证范围为 + 5 至 + 55°C）的温度环境下安装，存储温度为 - 40 至 + 70°C。
安装环境的相对湿度需保持在 5% 至 95% 且非冷凝状态，污染等级为 2 级（符合 IEC 60664-1），同时要满足 ISA-S71.04 规定的 G3 防腐等级。
垂直安装在紧凑型 MTU 中时，最大环境温度为 40°C（104°F）。
机械安装
该模块属于 S800 系列机械规格，需安装在适配的 MTU 中，如 TU810、TU812、TU814 等型号。
安装时要注意模块的尺寸，其宽度为 45mm，深度 102mm（含连接器 111mm），高度 119mm，需预留合适空间。
接线规范
最大现场电缆长度为 600 米（656 码），接线时需控制电缆长度在此范围内。
输入电压范围 “0” 态为 - 30..+5V，“1” 态为 15..30V，接线时需确保输入电压符合此规格。
模块的输入阻抗为 3.5kΩ，接线时需考虑阻抗匹配问题。
隔离要求
模块的 16 个输入通道分为 2 组，每组 8 个通道，各组与接地隔离，接线时需注意不要破坏这种隔离特性。
模块的额定绝缘电压为 50V，介电测试电压为 500V 交流，接线过程中需避免超过此绝缘和测试电压。
其他注意事项
传感器电源可通过 MTU 进行电流限制，接线时需根据实际情况正确设置。
模块的键控代码为 AA，接线和安装时需确保与相关设备的兼容性
