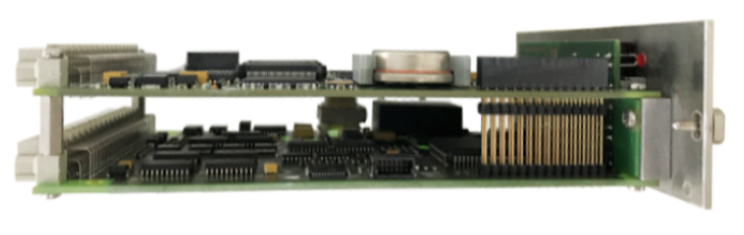

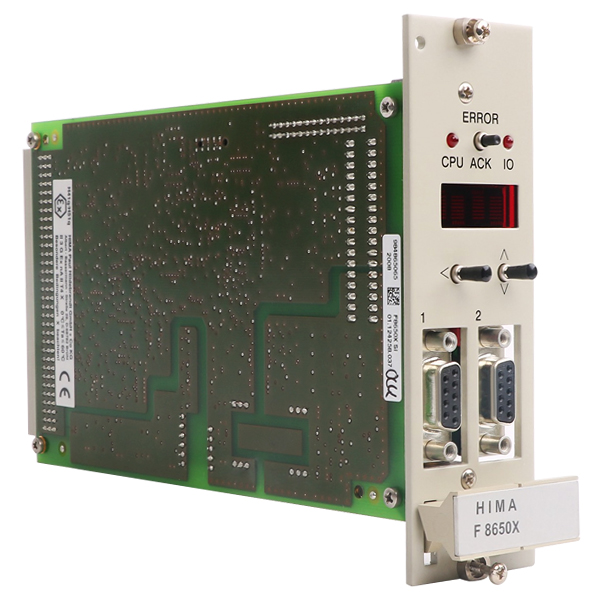

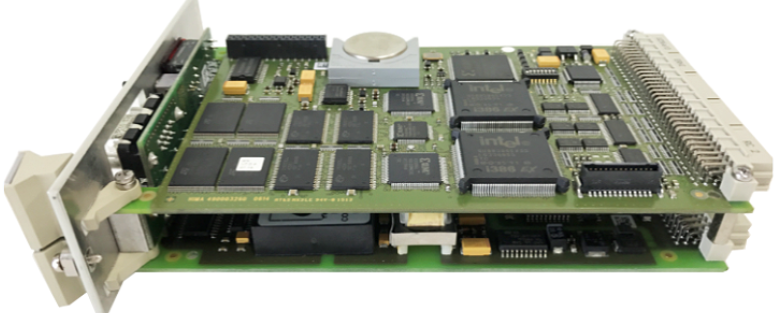

HIMA F8650X中央模块
带有两个时钟同步微处理器的中央模块
微处理器：INTEL 386EX，32位
时钟频率：25 MHz
每个微处理器的内存
操作系统：闪存EPROM 1 MB
用户程序：闪存EPROM 1 MB
数据：SRAM 1 MB
接口诊断显示故障停机：两个带电气隔离的串行接口RS 485
四位矩阵显示器，带可选信息安全相关看门狗，输出24V，
负载高达500mA，防短路两个欧洲标准PCB，一个用于诊断显示的PCB
对于串行接口，只能设置1-31号总线站。
在以太网网络中，总线站号可以设置为1到99。因此，开关
除了开关S1-1/2/3/4/5之外，还必须设置S1-6/7。
网络内的通信伙伴数量仍然限制在64个。
这种增强的公交车站号设置只能通过操作系统BS41q/51q实现中央模块的V7.0-8（05.31）。
使用通信模块F 8627X的应用程序：-将中央模块连接到PADT（ELOP II TCP）-连接到以太网网络内的其他通信伙伴（安全以太网、Modbus TCP）
通信从中央模块通过背板总线运行到通信
模块F 8627X，并将其以太网端口接入以太网，反之亦然
中央模块的特殊功能：–自学：来自操作系统BS41q/51q V7.0-8（05.31）–ELOP II TCP：来自操作系BS41q/41q V7.0-8（05.32）
有关与中央模块对应的公交车站编号、ELOP II TCP、操作系统和应用程序加载（自我教育）等的更多信息，请参阅F8627X的数据表以及H41q/H51q的操作系统手册和H41q/H51q的安全手册
中央模块的诊断显示——四位字母数字显示，两个LED用于一般错误显示（CPU用于中央模块，IO用于可测试输入/输出模块），–两个拨动开关以请求详细的错误信息，–按钮ACK重置错误指示；
在故障停止时，ACK的行为类似于重新启动系统。
“操作系统BS 41q/51q的功能”（也在ELOP II CD上）。
启动和维护注意事项——缓冲电池的寿命（无电压馈电）：
TA=25°C时1000天
TA=60°C下200天-建议最迟在6小时后更换缓冲电池（CPU正在运行）年，或三个月内显示BATI（锂电池，例如CR 2477N型，HIMA零件号44 0000018）-检查开关S1处的总线站号和传输速率是否正确设置-重要提示：将F 8650升级到F 8650X模块时，风扇概念也必须改变！
规格参数
处理器：采用双核心 ARM Cortex-A9处理器，部分资料显示也有采用双时钟同步的 Intel 386 ex（32位）处理器，频率为25MHz这种高性能处理器配置，确保了在复杂工业环境下的卓越性能与可靠性，能满足各类复杂控制任务的运算需求。
内存：配备 2GB 的 RAM 以及 8GB 的 闪光也有资料表明其每个微处理器拥有 1MB 的 Flash-EPROM（用于操作系统和用户程序共享空间）和1MB的 SRAM充足的内存空间为存储关键程序和数据提供了保障，即使在高负载条件下也能确保高效运行。
通信端口：具备丰富的通信接口，包括以太网、USB、rs232以及 RS485这些通信端口支持多种通信协议，便于与各类控制系统实现无缝集成，促进数据的高效交换，提升系统响应速度，满足不同工业网络架构的连接需求。
工作温度：工作温度范围为 - 20°C 至 60°C其坚固的设计使其能够承受恶劣的环境条件，无论是高温的工业生产现场还是寒冷的户外环境，都能保证设备的稳定运行，减少因环境温度变化导致的故障风险。
电源供应：采用 24V DC 电源供电，部分提及工作数据为 5V/2A稳定的电源输入确保了模块在各种工况下持续稳定工作，保障整个控制系统的可靠运行。
尺寸与重量：尺寸约为 4厘米x 18.5厘米x 12.7厘米（1.6英寸x 7.3英寸x 5英寸）重量 0.32千克（0.7磅）轻巧的设计与合理的尺寸便于在各类控制柜中安装与布局，节省空间的同时不影响其性能表现。
关键特性
高性能处理能力：凭借强大的处理器配置，能够快速处理大量复杂的数据和控制指令，满足工业自动化中对实时性和准确性的严格要求，确保生产过程的高效稳定运行。
冗余架构：通过采用冗余设计，提高了系统的可靠性。在部分组件出现故障时，冗余部分能够及时接替工作，保障系统的不间断运行，极大地降低了因系统故障导致生产中断的风险，提高了生产的连续性和稳定性。
集成安全功能：达到 SIL 3/类别。 4 安全等级认证 ，遵循 IEC 61508国际安全标准，内置多种安全机制，如安全相关的看门狗，在出现故障时可及时输出信号进行安全停机，有效防止事故发生，为工业生产提供可靠的安全保障。
灵活的通信选项：丰富的通信接口和广泛支持的通信协议，使其能与不同品牌、不同类型的设备和系统进行便捷通信，方便构建复杂的工业自动化网络，实现设备间的互联互通与协同工作。
易于配置和维护：具备直观的编程功能和用户友好的界面，工程师和技术人员无需大量培训即可快速进行系统配置与故障排查，降低了系统维护的难度和成本，提高了维护效率。
