WOODWARD TG汽轮机调速器
时间: 2025-06-16浏览次数：

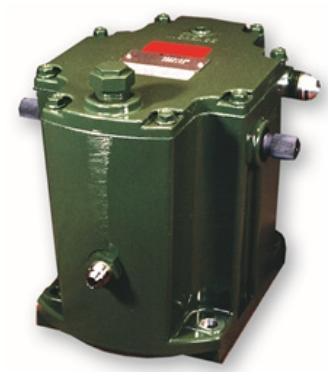

WOODWARD TG汽轮机调速器

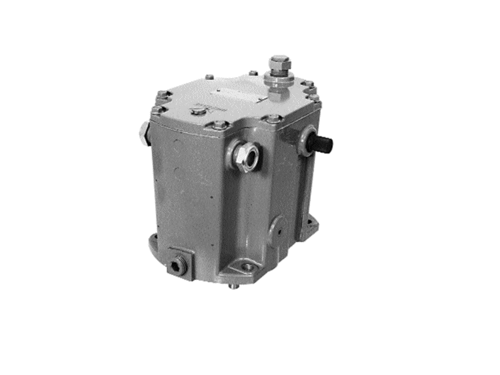

WOODWARD TG汽轮机调速器
产品概述与工作原理
核心功能：通过实时监测涡轮转速并调节燃料 / 蒸汽输入，维持设备在设定转速范围内运行，确保系统稳定，防止超速或转速波动。
工作原理：利用离心力或电子传感器感知转速变化，通过机械或电液机构驱动执行器，调节阀门开度，实现闭环控制。
主要型号与特点
1. TG13 系列
应用场景：适用于中低转速涡轮系统，支持 ATEX 认证，适应危险环境。
型号特点：
TG13 Screw（螺丝型）：
转速范围：2400 rpm、4000 rpm、6000 rpm，旋转方向分 CW（顺时针）和 CCW（逆时针）。
额定速度下垂（Droop）可调，如 @2° Droop 时额定速度为 1950 rpm 或 2010 rpm（零件号：9904-814 至 9904-828）。
TG13 Lever（杠杆型）：
结构更适合空间受限场景，其他参数与螺丝型类似（如零件号 9904-817、9904-819 等）。
2. TG17 系列
性能升级：适用于更高扭矩需求，转速范围与 TG13 重叠，但调节精度和稳定性更强。
型号示例：
TG17 Screw：2400 rpm、4000 rpm、6000 rpm 规格，支持 ATEX 认证，零件号如 9904-800（2400 rpm，CCW，@2° Droop=1950 rpm）、9904-803（4000 rpm，CCW，@2° Droop=4035 rpm）等。
TG17 Lever：如 9904-808（2400 rpm，CCW，@2° Droop=2010 rpm），支持不同下垂特性配置。
3. TG611 系列
升级与转换：TG 到 TG611 的转换套件（零件号：8516-174），适配旧系统升级；TG611-13/17 型号支持超速跳闸装置（OTD），增强安全保护（零件号：8516-175 至 8516-191）。
核心参数与配置
转速范围：覆盖 2400 rpm 至 6000 rpm，可根据涡轮型号定制。
旋转方向：CW（顺时针）或 CCW（逆时针），需与涡轮轴旋转方向匹配。
下垂特性（Droop）：典型值 2%，可调节，用于多机并联时的负载分配。
认证与环境适应性：支持 ATEX 认证，适用于 Zone 2 危险区域，部分型号抗振动、耐高温。
配件与系统集成
执行器匹配：可搭配 TGE 涡轮执行器（如 TGE13、TGE17，零件号 9904-110 至 9904-115）或 VariStroke 执行器，形成 “调速器 + 执行器” 闭环控制链。
监控与通信：通过 MicroNet 系统或 Flex500 平台实现远程监控，支持 GAP 软件编程调节控制参数。
维护套件：包括密封件、弹簧等备件（参考 “电液调速器和执行器” 部分的备件列表），确保长期可靠运行。
应用场景
工业发电：蒸汽涡轮发电机组的转速稳定控制，确保电网频率恒定。
机械驱动：驱动压缩机、泵等设备时，维持转速以匹配负载需求。
石油与化工：燃气涡轮在输气管道、炼化装置中的速度调节，适应恶劣工况。
优势特点
可靠性：机械结构成熟，部分型号支持冗余设计，减少故障停机风险。
灵活性：可通过调整下垂系数、转速设定点适配不同工况，支持现场手动或远程电子调节。
兼容性：与伍德沃德其他控制产品（如 ProTech 超速保护装置）无缝集成，构建完整安全系统。
