一、系统架构与核心模块

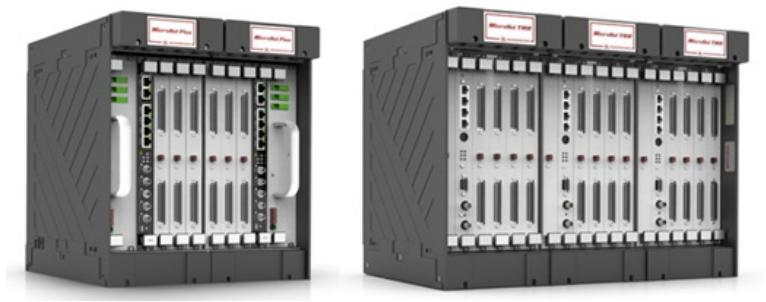

1. 底盘（Chassis）
类型：
MicroNet Plus 8 Slot Chassis（零件号：5453-829）：8 槽设计，支持标准模块扩展。
MicroNet Plus 14 Slot Chassis（零件号：5453-759）：14 槽，适用于高 I/O 需求场景。
MicroNet TMR Chassis（零件号：5453-279）：三重化冗余（TMR）底盘，提升系统可靠性，适用于安全关键型应用。
功能：提供机械支撑和电气连接，确保模块间稳定通信。
2. 电源模块（Power Supplies）
输入电压：
24 VDC（零件号：5466-1000、5501-370）、110 VAC/125 VDC（零件号：5466-1001）、220 VAC（零件号：5466-1002、5501-381）等。
特点：支持冗余配置，确保系统供电稳定性，部分型号（如 MicroNet TMR PS）适配三重化系统。
3. CPU 模块（CPU Modules）
型号：
5200CPU MicroNet TMR（零件号：5466-1347、5466-1247）：支持 TMR 冗余，适用于高可靠性场景。
MicroNet Plus P1020 CPU（零件号：5466-1511）：标准型 CPU，支持基础控制逻辑处理。
功能：执行控制算法、数据处理和系统协调，支持扩展机架模块。
4. 通信模块（Communication Modules）
类型：
RTN to CAN Gateway（零件号：8200-1250）：实现 RTN（实时网络）与 CAN 协议转换。
Remote RTN (MicroNet Plus)（零件号：5466-1146、5466-1246）：支持远程实时网络通信，具备网络安全功能。
SIO Module（零件号：5466-5006、5466-5007）：提供 RS232、RS422、RS485 等串行通信接口。
功能：支持多种工业通信协议，实现系统间数据交互和远程监控。
5. 输入 / 输出模块（I/O Modules）
输入模块：
速度传感器模块（零件号：5466-5000 至 5466-5003）：支持 4 通道磁电式传感器（MPU）或涡流探头，用于转速监测。
压力接口模块（零件号：5466-326）：2 通道，每通道支持 4 个压力传感器输入。
输出模块：
执行器驱动器模块（零件号：5501-1428 至 5501-1432）：支持 ±12.25 mA 至 ±245 mA 输出，驱动液压或电动执行器。
混合 I/O 模块：
高密度组合 I/O（零件号：5466-1105、5466-1115）：集成速度输入、模拟输入 / 输出，适用于紧凑型系统。
离散 I/O 模块（零件号：5466-1050、5466-1158）：支持 48 输入 / 24 输出，兼容不同电压等级。
6. 其他功能模块
LINKnet HT Modules：如 RTD 输入（8200-1200）、热电偶输入（8200-1201）、4-20 mA 输入 / 输出（8200-1202、8200-1203）等，用于分布式 I/O 扩展。
RTCnet Modules：功能类似 LINKnet HT，适用于不同网络协议（零件号：8200-1100 至 8200-1105）。
Dataforth I/O：支持热电偶、RTD、4-20 mA 等信号转换（零件号：1784-1028、1784-655 等）。
二、系统特点与优势
模块化与扩展性
各模块独立插拔，支持根据需求灵活配置 I/O 点数、通信接口和电源类型，适配从小型设备到大型系统的不同场景。
高可靠性设计
TMR 三重化底盘和冗余电源模块可降低单点故障风险，适用于石油、化工等对安全性要求高的行业。
实时性与兼容性
支持实时网络（RTN）和多种工业协议，与伍德沃德其他产品（如 Flex500、ProTech 超速保护装置）无缝集成，实现系统级协同控制。
标准化与易用性
配套 GAP 软件编程，支持图形化逻辑开发，减少编程难度；提供详细文档（如 Product Spec: 03333、Manual: 26166V1），便于安装维护。
三、应用场景
工业涡轮控制：蒸汽涡轮、燃气涡轮的速度调节、负载共享和保护逻辑执行。
压缩机与动力系统：防喘振控制、流量调节及设备状态监测。
发电与能源管理：发电机组的并联控制、负载分配及电网协调。
过程自动化：化工、石油设备中的压力、温度、流量等参数闭环控制。
四、典型配置与配件
硬件套件：
MicroNet TMR Hardware Kit（零件号：8262-1145 至 8262-1150）：包含底盘、电源、CPU 等核心模块，支持三重化配置。
MicroNet Plus Hardware Kit（零件号：8262-3183 至 8262-3185）：标准型套件，适用于基础控制场景。
电缆与附件：
模拟电缆（NetCon Analog Cables，零件号：5416-346 至 5416-351）、以太网电缆（零件号：5417-391 至 5417-396）等，确保模块间电气连接。
五、总结
MicroNet™ System Modules 通过高度模块化的设计，为工业控制提供了灵活、可靠的解决方案，尤其适合需要高扩展性和实时性的涡轮、压缩机及能源系统。用户可根据具体需求组合不同模块，搭配伍德沃德软件和其他硬件，构建定制化控制方案。
