DANAHER MOTION 2AB16ARBTL / 2AB16ARBTL 线性执行器机器零件
时间: 2025-06-12浏览次数：

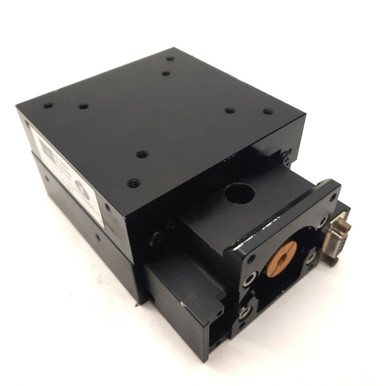

DANAHER MOTION 2AB16ARBTL / 2AB16ARBTL 线性执行器机器零件
DANAHER MOTION 2AB16ARBTL / 2AB16ARBTL 线性执行器机器零件
产品概述
DANAHER MOTION 2AB16ARBTL/2AB16ARBTL 线性执行器机械部件，是 DANAHER MOTION 品牌旗下专注于直线运动控制的核心产品。该部件通过精密的设计与制造工艺，将电能高效转化为直线运动的机械能，为各类机械设备提供稳定、精确的线性驱动解决方案。凭借其卓越的性能和可靠的质量，广泛应用于工业自动化、航空航天、医疗器械等多个高端制造领域，成为实现自动化生产和精准操作的重要组成部分。
Linear Unit, 2AB, 1.000 in, Ball Screw Drive, Ball Guide, 0.0002 in Repeatability, Preloaded, Single Standard Carriage, 1.000 in Travel Per Shaft Rev, Shaft On Both Sides
DC 控制产品
（一）D2403 控制器
应用场景：适用于需要简单线性伸缩运动且需变速控制的定位应用，可与 PLC、输入 / 输出卡等外部设备简单接口。
电源要求：105 - 125 VAC 或 208 - 245 VAC，50/60 Hz，最大电流分别为 2 A 和 1 A。
电机输出：0 - 28 VDC，最大 10 A（可调电流跳闸：0 - 10 A），电机额定连续电流 4.5 A，峰值 10 A。
输入输出：6 个光耦合输入，4 个集电极开路输出，支持 DIP 开关编程，具备定时器功能，可变速度范围 15:1，PWM 频率 2000 Hz。
环境条件：工作温度 0°C - 50°C，存储温度 - 40°C - 85°C。
（二）D2502B 控制器
应用场景：作为模拟位置控制，接受模拟电压或电流命令输入，与含线性电位器（–L 选项）的电动缸配合使用，形成闭环线性定位系统。
电源要求：105 - 125 VAC 或 208 - 245 VAC，50/60 Hz，最大电流分别为 2 A 和 1 A（跳线可选）。
电机输出：0 - 28 VDC，最大 5 A（可调钳位：0 - 5 A），电机额定连续电流 4.5 A，峰值 10 A。
输入输出：支持 0 - 5 VDC、0 - 10 VDC、4 - 20 mA 三种远程模拟命令信号，有停止和禁用输入，专用失速输出，LED 指示灯监控系统运行，可变速度范围 15:1，PWM 频率 2000 Hz。
环境条件：工作温度 0°C - 50°C，存储温度 - 40°C - 85°C。
伺服控制产品（B8961/B8962）
应用场景：适用于 TN - B 和 TC2, 3, 4, 5 - B 精密线性执行器、无杆线性执行器和线性滑动台 / 系统，可控制位置、速度和力 / 扭矩，适用于夹紧、压制、钻孔和自动紧固等应用。
电源输入：90 - 240 VAC 单相，50/60 Hz，B8961 最大 1150 VA（115 VAC）或 2300 VA（230 VAC），B8962 电流和功率加倍。
电机输出：连续 5 A，峰值 10 A，保护功能包括相间短路和接地短路保护、熔断。
编码器输入：差分正交增量编码器，最大速率 2 MHz（正交后），+5V @ 200 mA 为编码器供电。
其他特性：6K 内存（可选 30K，400 个程序），用户可缩放位置、速度和加速度，支持描述性变量、数学和条件分支，高速度中断驱动输入 - 注册，B8962 支持线性插补矢量移动，包含应用开发软件，光兼容 I/O 支持 OPTO - 22（G4）数字模块和 Grayhill（G5）模拟和温度模块。
环境条件：工作温度若散热器超过 55°C（131°）会关机，湿度 0% - 90% 非冷凝。
步进控制产品（SmartStep）
应用场景：适用于 TN - S/P 和 TC2, 3, 4, 5 - S/P 精密线性执行器、无杆线性执行器和线性滑动台 / 系统，具备高吞吐量、易于集成、占用面板空间小、运动曲线更平滑等特点。
电源输入：SmartStep 为 90 - 120 VAC 单相，50/60 Hz，最大 500 VA（7.9 A 设置）；SmartStep - 240 为 100 - 240 VAC 单相，50/60 Hz，最大 500 VA（3.9 A 设置）。
电机电流：SmartStep 0 - 7.9 A，0.1 A 增量；SmartStep - 240 0 - 3.9 A，0.1 A 增量。
系统分辨率：36,000 步 / 电机转，兼容 2 相混合永磁电机，电感放大器范围分别为 2 - 60 mH 和 8 - 240 mH，开关频率 20 kHz，具备多种保护功能，如短路、欠压、过温、互锁、再生 / 过压保护，支持电流设置（休息和空闲模式），软件可选电流波形。
I/O 和诊断：8 个可编程输入（限位、原点），兼容 12 VDC 或 24 VDC，光隔离；增量编码器光隔离，差分线驱动 5 VDC 信号，最大频率 2 mHz（正交后）；8 个可编程集电极开路输出，兼容 12 VDC 或 24 VDC，光隔离，每个输出最大 100 mA，总灌电流 350 mA；LED 指示绿色（正常运行）、红色（故障）、琥珀色（闪烁故障）。
环境条件：6 A 电流设置时最高环境温度 50°C（122°F），存储温度 - 40°C - 80°C（- 40°F - 176°F），湿度 0% - 90% 非冷凝。
其他选项与配件
OPTO boards：OPTO44 板可容纳最多 8 个 OPTO 模块（最多 4 个输入和 4 个输出）；OPTO88 板可容纳最多 16 个 OPTO 模块（最多 8 个输入和 8 个输出）。
Breakout boards：DB25BO 配件将 SmartStep 上的 DB25 I/O 连接器转换为螺丝端子；SS - PNP - BO breakout 板将 SmartStep 的灌电流输出转换为拉电流输出。
Cables：SS - IO 和 SS - IO - 6 是连接 SmartStep 到其他设备或 PLC 的 I/O 电缆，长度分别为 2 英尺和 6 英尺；SS - RS232 是连接 SmartStep 到 PC（9 针通信端口）的电缆；PCS - 5004 是用于在键盘和 PC 之间复制程序的 PC - 键盘电缆（不含 5 VDC 电源）。
其他配件：FP220 是可选编程键盘 / 操作员界面显示器；EMC 兼容性套件有 EMC - S6 - 1 等。
型号补充
DANAHER MOTION TG10K259-C35X3 81 / TG10K259C35X38 1
DANAHER MOTION 146U-3 / 146U3
DANAHER MOTION TG10K259-A00X3 46 / TG10K259A00X34 6
DANAHER MOTION 2AB16ARBTL / 2AB16ARBTL
DANAHER MOTION TG10K259-A00X3 16 / TG10K259A00X31 6
DANAHER MOTION 522S65URL6000 / 522S65URL6000
DANAHER MOTION 522S65CRL6000 / 522S65CRL6000
DANAHER MOTION B8962 / B8962
DANAHER MOTION B8962-30K / B896230K
DANAHER MOTION 30MC126U3 / 30MC126U3
