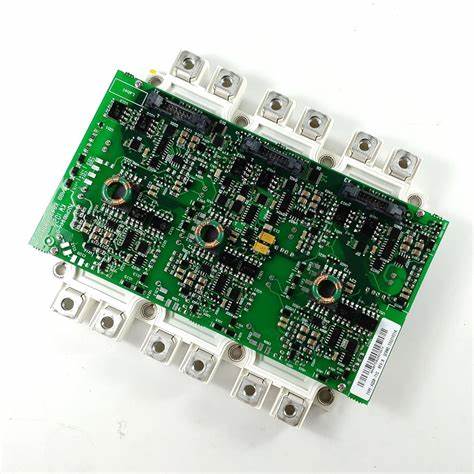

ABB IGBT模块套件FS225R12KE3/AGDR-71C S 68569303
模型和组件分析
1.核心部件组成
IGBT模块：
型号：FS225R12KE3
品牌/系列：英飞凌E3系列，属于工业级中功率IGBT模块。
功能：实现直流到交流的功率转换，支持高频开关，适用于中压和电流转换器场景。
驱动板：
型号：AGDR-71C
功能：为IGBT模块提供栅极驱动信号，集成过流、过热、欠压等保护功能，确保开关控制可靠。
产品代码：68569303（ABB内部材料代码，用于唯一标识套件配置）。
2.模型参数的含义
FS225R12KE3：
FS：英飞凌标准IGBT模块
225：额定电流225 A（RMS，RMS）
12：额定电压1200V
KE3:E3技术平台，低损耗设计，优化的短路耐受能力
AGDR-71C：
AGDR：ABB驱动板系列
71：与1200 V IGBT兼容的特定驱动器版本（可能支持更高的电流或特殊功能）
C： 涂层板增强了耐腐蚀性，适用于潮湿和灰尘等恶劣环境
技术参数
1.IGBT模块（FS225R12KE3）
电气参数：
额定电压（Vces）：1200 V
额定电流（Ic，RMS）：225 A（@Tc=80°C，正弦波负载）
脉冲电流（Icm）：450A（10ms脉冲宽度，占空比≤1%）
饱和电压降（Vce（sat））：典型值1.8 V（@Ic=225 A，Tj=25°C）
开关频率：高达20kHz（取决于散热条件和负载类型）
机械和热特性：
包装：压装式压装包装，支持快速安装，减少焊接过程引起的应力
尺寸：约121毫米x44毫米x14毫米（长x宽x高）
重量：约0.4公斤
热阻：R th（j-c）=0.08 K/W（连接到外壳），需要散热器（推荐铝型材，风速≥4 m/s）
保护功能：内置续流二极管（FWD），通过驱动板支持DESAT短路检测（响应时间<1μs）。
2.驱动板（AGDR-71C）
电源和接口：
电源电压：+15V DC（开启电压）/-7V DC（关闭偏压），隔离电源设计，抗干扰能力强
信号输入：光耦隔离，兼容3.3V/5V TTL信号，输入阻抗≥10kΩ
输出特性：峰值驱动电流±10A，支持快速开/关（上升/下降时间≤150ns）
保护功能：
过电流保护（OC）：通过检测IGBT饱和压降触发，自动阻断驱动信号并输出故障信号
过热保护（OT）：监测模块结温，发生过热时触发停机
米勒钳位：抑制栅极振荡，提高电磁兼容性（EMC）
应用场景
1.工业传动系统
变频器：适用于ABB ACS580、ACS880等系列变频器，用于控制75-110kW电机，常用于风机、泵、压缩机等负载，支持矢量控制和直接转矩控制（DTC）。
伺服系统：高精度伺服驱动，如机床主轴驱动和机器人关节控制，实现快速响应和精确定位。
工业电源：不间断电源（UPS）和开关电源（SMPS）的逆变模块保证了电源的稳定性。
2.新能源和可再生能源
光伏逆变器：串式逆变器的核心功率模块，支持400-800V的直流电压范围，实现MPPT跟踪和并网。
储能系统（ESS）：电池储能转换器（PCS）的双向能量转换支持在充电和放电模式之间切换，以满足电网的频率调节需求。
低功率风力发电：适用于小型风力涡轮机的转换器模块，适用于永磁同步发电机，实现电压和频率的稳定控制。
3.运输和特种设备
电动汽车充电：充电站（AC/DC站）的电源模块支持快速充电技术，以提高充电效率。
轨道交通辅助系统：列车空调通风系统的电机驱动满足抗振、宽温度范围（-40~70°C）等车载环境要求。
焊接设备：IGBT型焊机，支持脉冲焊接工艺，提高焊接质量和效率。
安装和维护要点
1.安装指南
机械安装：
散热器选择：建议使用ABB原装散热器或同等铝型材。接触面应涂上导热硅脂（厚度≤0.1mm），以尽量减少热阻。
固定扭矩：使用M4螺钉对角拧紧，扭矩为6-8N·m，以避免模块变形或接触不良。
电气连接：
主电路：直流母线（+/-）和输出端子（U/V/W）需要间距≥10mm的低电感铜棒或电缆，以减少寄生电感。
驱动信号：使用长度≤0.5米的双绞线屏蔽电缆，屏蔽层在一端（靠近驱动板）接地，以避免电磁干扰（EMI）影响栅极信号。
接地要求：IGBT模块外壳（E端子）应直接连接到系统接地，接地电阻<0.5Ω，以确保漏电流的安全放电。
2.维护和故障排除
日常检查：
外观：检查模块表面是否有裂纹、腐蚀或变色，以及驱动板指示灯的状态（如绿色正常、红色故障）。
电气测试：测量驱动板的输出电压（+15 V/-7V），用示波器观察栅极波形（Vge应无振荡，上升沿陡峭）。
冷却系统：风扇转速正常，散热器温度≤75°C（环境温度为25°C时）。定期清理灰尘，确保通风良好。
常见故障排除：
过电流故障：检查电机负载、电缆绝缘是否损坏，或者驱动板是否有故障（如光耦损坏）。
过热报警：检查风扇是否停止运行，导热脂是否老化。更换冷却部件或清洁冷却通道。
模块故障：如果检测到C-E极之间存在短路或断路，应整体更换IGBT套件，并检查驱动板是否存在同步故障（如保护电路未及时响应）。
替代型号和兼容性
相同系列升级选项：
FS300R12KE3:300 A电流水平，其他参数相同，适用于功率提升场景（如132 kW电机驱动）。
FS225R12KL4:英飞凌E4系列饱和压降较低（Vce（sat）≈1.6V），效率提高约3%，可直接替代E3系列。
驱动板兼容性：
AGDR-71C是专门为FS225R12KE3设计的。如果更换为其他品牌的IGBT（如三菱CM200DY-12H），则需要匹配相应的驱动板并调整栅极电阻和死区时间参数。
安全性和合规性
身份验证：
符合RoHS 2.0和REACH环境标准，通过UL 1557和CE认证（符合EN 60664-1绝缘要求）。
安全操作：
停电后，等待至少5分钟，用万用表确认母线电压低于30V，以避免电容器中的剩余电荷造成触电。
操作时佩戴防静电腕带，避免直接接触IGBT栅极（G极），防止静电击穿（ESD灵敏度水平HBM 200 V）。
故障模块需要由专业人员处理。严禁拆卸或随意处置，避免有害物质泄漏。
