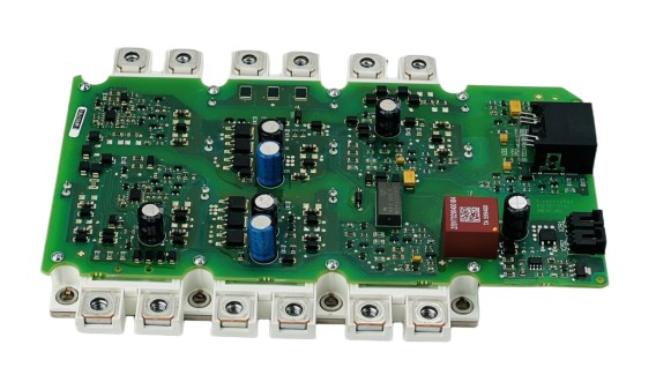

ABB IGBT模块套件FS300R12KE3/AGDR-72C S 68569541
产品概述
FS300R12KE3/AGDR-72C S是ABB推出的高性能IGBT模块套件，产品编号68569541。该套件将英飞凌的先进IGBT芯片与ABB自主开发的驱动板集成在一起，专为中高压电源转换场景而设计。它具有高可靠性、高效率和灵活的适应性，广泛应用于工业自动化、新能源和交通领域。
核心部件：
IGBT模块（FS300R12KE3）：采用英飞凌E3技术平台，支持1200V高压和300A大电流，具有低饱和压降和高开关频率特性，适用于高频功率转换。
驱动板（AGDR-72C）：ABB定制驱动解决方案，集成过流、过热、欠压等多种保护功能，确保IGBT模块可靠切换，支持光耦隔离信号输入，抗电磁干扰能力强。
产品规格
电源参数：
IGBT模块：
额定电压（Vces）：1200 V
额定电流（Ic，RMS）：300 A
脉冲电流（Icm）：600A（10ms脉冲宽度，占空比≤1%）
饱和电压降（Vce（sat））：典型值1.8 V（@Ic=300 A，Tj=25°C）
驱动板：
电源电压：+15 V DC（开启）/-7 V DC（关闭）
驱动信号：光耦隔离，兼容TTL/CMOS电平，输入阻抗≥10kΩ
保护响应时间：过电流保护<1μs，可配置过热保护阈值。
物理特性：
重量：套件的净重约为1.5公斤（包括模块和驱动板）。
尺寸：
模块尺寸：122毫米x44毫米x14毫米（长x宽x高）
驱动板尺寸：适合模块安装，支持紧凑布局。
散热设计：
热阻（Rth（j-c））：0.06 K/W（连接到外壳），需要与铝制散热器匹配，建议风速≥5 m/s。
应用领域
工业自动化：
变频器：适用于ABB ACS800和ACS580系列，驱动110-160kW电机，用于风扇、泵和输送机等负载，支持直接转矩控制（DTC）和矢量控制。
伺服系统：高精度机床，机器人伺服驱动，实现快速响应和精确定位，适应高动态性能要求。
工业电源：用于UPS电源和开关电源的逆变器模块，确保关键设备的不间断供电。
在新能源领域：
光伏逆变器：集中式或串式逆变器，支持600-1000V的直流电压，实现MPPT跟踪和并网，适用于大型光伏发电厂和分布式发电系统。
储能转换器（PCS）：用于电池储能系统的双向功率转换，支持充电和放电模式之间的无缝切换，满足电网频率调节和峰谷套利的需求。
风力发电变流器：双馈风力发电机的变流器模块适用于宽电压输入（400-690V），具有高可靠性和抗电网干扰性。
交通：
电动汽车充电：直流快速充电桩（DC桩）的核心电源模块支持大功率充电（如120 kW以上），缩短充电时间。
轨道交通辅助系统：列车空调和牵引变流器的辅助电源模块，适用于振动和冲击等恶劣的车载环境。
产品优势
高可靠性和长寿命：
该模块采用ABB严格的质量控制流程，经过长期耐久性测试（如100万次开关循环），以适应恶劣的工业环境（温度-40~85°C，湿度≤95%）。
驱动板集成了冗余保护电路，以降低过电流和过热引起的故障概率，延长系统寿命。
高效节能：
英飞凌E3技术优化了开关损耗，与上一代产品相比，效率提高了5%，减少了系统加热和能耗，符合欧盟ErP能效标准。
支持高频开关（高达25kHz），可以减小无源元件的尺寸，提高系统功率密度。
灵活的适应和易于维护：
兼容ABB多系列变频器，支持即插即用，减少调试时间。
模块化设计便于更换，维护只需要更换套件，无需整体拆卸系统，从而降低了停机成本。
提供配套的散热解决方案（如ABB原装散热器），确保安装兼容性和散热效率。
合规性和安全性：
通过CE、UL、RoHS认证，符合EN 60664-1绝缘标准和EMC要求。
驱动板支持安全接地设计，符合工业级触电防护（IP20）。在操作过程中，可以通过LED指示灯快速定位故障。
订购和技术支持
材料编号：68569541
包装内容：IGBT模块x1，驱动板x1，安装螺钉x4，导热脂x1，快速安装指南x1
技术支持：
官方网站提供数据表、驱动板电路图和固件升级工具。
ABB的全球服务网络提供现场调试、故障诊断和培训服务，并在保修期内免费更换故障套件。
