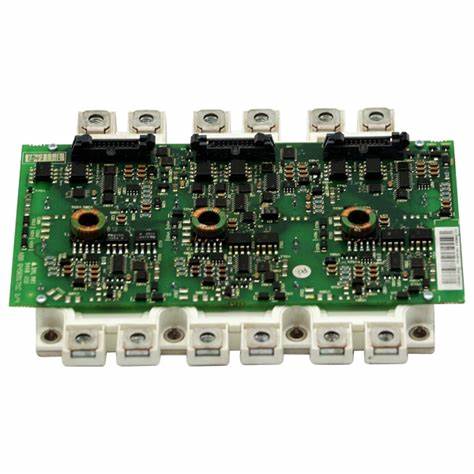

ABB IGBT模块套件FS225R17KE3/AGDR-76C S 68569583
产品概述
FS225R17KE3/AGDR-76C S是ABB推出的高性能IGBT模块套件，产品编号68569583。该套件将英飞凌的先进IGBT芯片与ABB定制的驱动板集成在一起，专为中高压和高功率场景而设计。它具有高电压容限、高可靠性和高效转换的特点，广泛应用于工业传输、新能源和高端设备领域。
核心部件：
IGBT模块（FS225R17KE3）：采用英飞凌E3技术平台，支持1700V高压和225A额定电流，适用于需要高压隔离的工业场景，如中压变频器、电力电子变压器等。
驱动板（AGDR-76C）：ABB专为高压IGBT设计的驱动解决方案，集成多级保护电路（过电流、过热、栅极电压监测），支持光耦隔离和数字信号输入，抗干扰能力强，确保模块在恶劣环境中稳定运行。
产品规格
电源参数：
IGBT模块：
额定电压（Vces）：1700 V
额定电流（Ic，RMS）：225 A
脉冲电流（Icm）：450A（10ms脉冲宽度，占空比≤1%）
饱和电压降（Vce（sat））：典型值2.3 V（@Ic=225 A，Tj=25°C）
驱动板：
电源电压：+15 V DC（开）/-7 V DC（关），隔离电源设计
信号输入：光耦隔离，兼容3.3V/5V TTL信号，支持可编程死区时间
保护功能：DESAT短路检测（响应时间<1μs）、过温保护（OT）、栅极欠压保护（UV）
物理特性：
重量：套件的净重约为2.1公斤（包括模块和驱动板）。
尺寸：
模块尺寸：150mm x 60mm x 18mm（长x宽x高）
驱动板尺寸：与模块设计兼容，支持导轨安装或直接固定在散热器旁边
散热设计：
热阻（Rth（j-c））：0.07 K/W（壳对壳），建议与水冷散热器或高风速风冷系统（风速≥8 m/s）配对。
应用领域
中高压工业输电：
中压变频器：与ABB ACS580MV系列兼容，驱动200-350kW中压电机（如矿用风机和工业水泵），支持矢量控制和电网谐波抑制。
电力电子变压器（PET）：用于智能电网中的能量转换，支持AC/DC混合配电系统，实现从高压输入到低压输出的高效转换。
静止无功补偿器（SVC）：用于冶金、化工等行业，用于动态无功补偿和电压稳定，提高电网的功率因数。
新能源与电网：
光伏逆变器（集中式）：适用于1500V直流母线的大型光伏电站，实现高效MPPT跟踪和高压输入下的并网发电。
储能变流器（PCS）：高压储能系统的核心模块，支持双向功率流，适应电网级储能的高压要求（如10 kV储能变流器）。
氢气电解设备：在碱性电解槽电源中，它提供高电压和高电流输出，支持高效电解水产生氢气。
高端设备及专用电源：
轨道交通牵引系统：用于高速列车和地铁的牵引逆变器模块，支持3300V高压输入，以满足高速列车的高功率密度要求。
脉冲电源：用于雷达、粒子加速器等设备的脉冲电源模块，支持高频开关（高达15kHz）和快速能量释放。
产品优势
高压可靠性：
该模块采用英飞凌先进的沟槽栅极技术，提高了高压下的绝缘可靠性，符合IEC 60664-1标准中污染等级2的要求。
驱动板配备了有源米勒箝位电路，以抑制高压开关期间的振荡，减少电磁干扰（EMI）和设备应力。
高效低耗：
E3技术平台优化了传导损耗和开关损耗，与上一代产品相比，效率提高了约4%，使其特别适用于长时间满负荷运行的工业场景。
支持软开关技术（如零电流开关ZCS），进一步降低开关损耗，提高系统效率。
灵活的适应和易于维护：
模块化设计支持并行应用，可以通过多模块并行连接扩展电流容量，以满足兆瓦级的功率要求。
驱动板提供标准化的故障反馈接口（如OC和OT信号），可以直接连接到PLC或SCADA系统，实现远程监控和故障报警。
合规性和安全性：
通过CE、UL、RoHS认证，符合EN 61800-5-1工业驱动安全标准和EN 50155（轨道交通电子设备标准）。
配备防触电保护（IP20）和双接地设计（PE端子和金属外壳），满足工业安全等级SIL2要求。
