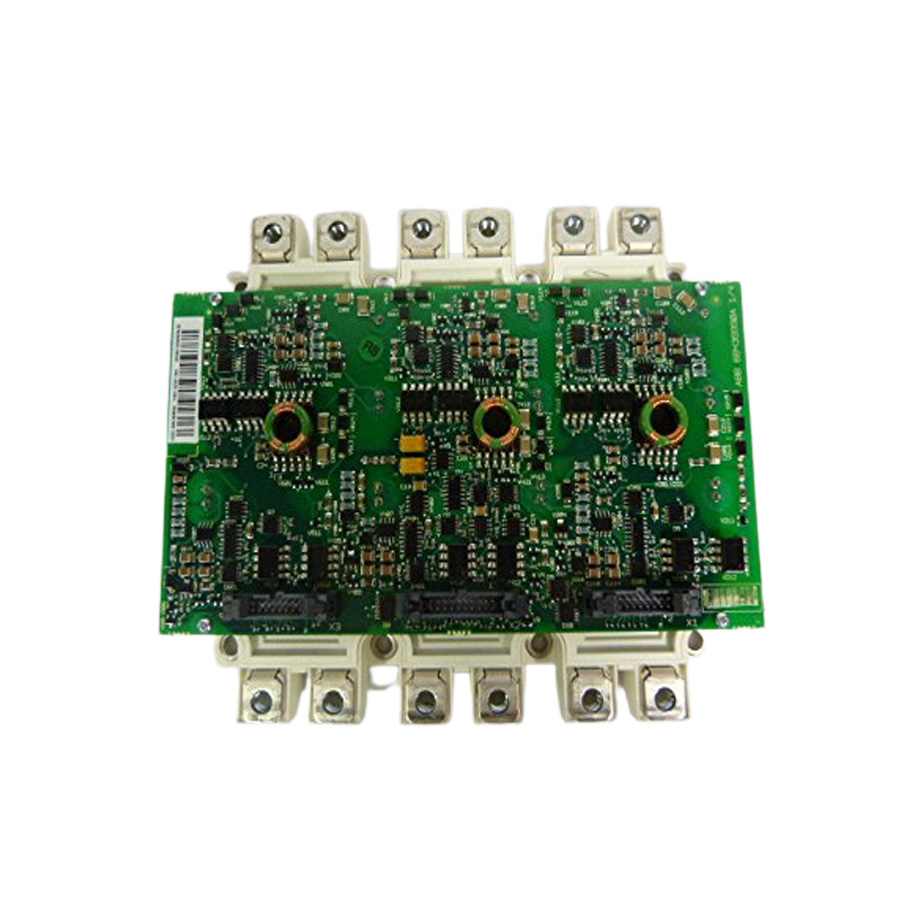

ABB IGBT模块套件FS300R17KE3/AGDR-76C S 68569362
产品概述
FS300R17KE3/AGDR-76C S是ABB推出的高性能IGBT模块套件，产品编号68569362。该套件将英飞凌先进的高压IGBT芯片与ABB定制的驱动板集成在一起，专为中高压和高功率场景而设计。它具有高电压容限、高可靠性和高效转换的特点，广泛应用于工业传输、新能源和高端设备领域。
核心部件：
IGBT模块（FS300R17KE3）：采用英飞凌E3技术平台，支持1700V高压和300A额定电流，适用于需要高压隔离的工业场景，如中压变频器、电力电子变压器等。
驱动板（AGDR-76C）：ABB专为高压IGBT设计的驱动解决方案，集成多级保护电路（过电流、过热、栅极电压监测），支持光耦隔离和数字信号输入，抗干扰能力强，确保模块在恶劣环境中稳定运行。
产品规格
电源参数：
IGBT模块：
额定电压（Vces）：1700 V
额定电流（Ic，RMS）：300 A
脉冲电流（Icm）：600A（10ms脉冲宽度，占空比≤1%）
饱和电压降（Vce（sat））：典型值2.2 V（@Ic=300 A，Tj=25°C）
驱动板：
电源电压：+15 V DC（开）/-7 V DC（关），隔离电源设计
信号输入：光耦隔离，兼容3.3V/5V TTL信号，支持可编程死区时间（0.5-5μs）
保护功能：DESAT短路检测（响应时间<1μs）、过温保护（OT，阈值150°C）、栅极欠压保护（UV，检测电压<10V）
物理特性：
重量：套件的净重约为2.3公斤（包括模块和驱动板）。
尺寸：
模块尺寸：160毫米x 65毫米x 20毫米（长x宽x高）
驱动板尺寸：与模块设计兼容，支持轨道安装或直接固定到散热器上，尺寸为120mm×80mm×30mm
散热设计：
热阻（Rth（j-c））：0.055 K/W（从结到壳），建议与水冷散热器（如ABB原装水冷板）或高风速风冷系统（风速≥10 m/s）配对，以确保结温≤125°c。
应用领域
中高压工业输电：
中压变频器：与ABB ACS580MV系列兼容，驱动250-400kW中压电机（如水泥厂的风机和钢铁厂的轧机），支持直接转矩控制（DTC）和电网谐波抑制（THD<3%）。
电力电子变压器（PET）：用于智能电网中的AC/DC电压转换，支持从10 kV输入到400 V输出的高效能量转换，适应分布式能源并网的需求。
静止无功补偿器（SVC）：用于钢铁和化工行业的动态无功功率补偿和电压稳定，将电网的功率因数提高到0.95以上。
新能源与电网：
光伏逆变器（集中式）：适用于1500V直流母线的大型光伏电站（1MW或以上），实现高压输入
