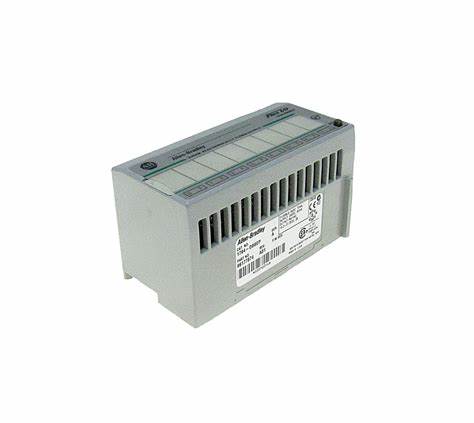

AB 1794-OB8 FLEX I/O 数字直流输出模块
安装环境要求：适用于污染等级 2、过电压类别 II、海拔 2000 米以下的工业环境，属 Group 1, Class A 工业设备。需安装在具备阻燃性且内部仅可通过工具访问的外壳内，以满足电磁兼容性和安全要求。
使用镀锌黄铬钢 DIN 导轨接地，避免使用其他可能导致接地不良的导轨材料 。
危险区域使用批准
北美：部分模块（1794 - OB8、1794 - OB8EP、1794 - OB16、1794 - OB16P）获北美危险区域批准，产品标记有温度代码，组合设备时需注意整体温度代码及当地监管审查。在危险区域操作时，严禁带电断开设备或连接，且更换电池等操作需在非危险区域进行。
欧洲：部分模块（1794 - OB8、1794 - OB8EP、1794 - OB16、1794 - OB16P）获欧洲 Zone 2 认证，适用于潜在爆炸环境。使用时设备需满足特定条件，如防紫外线、避免电压超限等。
模块安装
安装准备：模块需安装在 1794 系列端子座上，安装前需确保无杂物落入模块，且带电插拔模块可能引发危险。
安装步骤：旋转钥匙开关至位置 2，确保 Flexbus 连接器完全伸展，插入模块并使其对准凹槽，稳固安装。
接线方法：不同型号模块（1794 - OB8、1794 - OB8EP、1794 - OB16、1794 - OB16P、1794 - OB32P）接线方式不同，需按特定规则连接输出线、电源和公共线，可进行电源的菊花链连接，且总电流不得超过 10A 。
模块配置
1794 - OB8EP 模块：通过设置配置字中的位进行配置，可通过编程检测故障位，故障可通过按钮、编程或循环背板电源复位。
其他模块（1794 - OB8、1794 - OB16、1794 - OB16P、1794 - OB32P）：通过设置配置字（字 3）中的位进行配置 。
注意事项
区域分类与设备适用性：1794 - OB8 适用于北美 Class I Division 2 Groups A、B、C、D 危险区域以及欧洲 Zone 2 危险区域，但不能用于其他危险区域分类场所。产品铭牌上标有危险区域温度代码，在系统中组合使用产品时，需依据最不利温度代码（最低 “T” 数）确定系统整体温度代码，且设备组合需接受当地监管机构审查 。
电气安全操作：严禁在带电情况下断开设备或连接，在危险区域进行操作前，必须先切断电源或确保区域无危险。带电插拔模块会产生电弧，可能引发爆炸，还会导致模块和连接器触点磨损，影响设备正常运行。在危险区域使用时，要防止额定电压因瞬态干扰超过规定值，例如在欧洲 Zone 2 环境中，需采取措施确保瞬态干扰不使电压超过额定值的 40% 。
设备安装与接地：设备须安装在符合要求的外壳内，该外壳应具备至少 IP54 防护等级（欧洲 Zone 2 环境要求），且内部仅可通过工具访问，具有合适的阻燃性能，以防止火焰蔓延。使用镀锌黄铬钢 DIN 导轨接地，避免使用铝或塑料等易腐蚀、氧化或导电性能差的导轨材料，以防接地不良。需将 DIN 导轨牢固固定在安装表面，间隔约 200mm（7.8in.），并合理使用端锚 。
组件与连接管理：避免随意更换组件，否则可能影响设备在危险区域的适用性。确保所有外部连接牢固，可使用螺丝、滑动闩锁、螺纹连接器等方式固定 。
故障处理与维护：1794 - OB8 模块输出未内置保险丝，建议外部安装 SAN - O MQ4 - 800mA 保险丝进行保护。若模块出现故障，对于 1794 - OB8EP 模块，可通过按下模块前面的故障复位按钮、切换输出复位位（写字 1，位 08）或循环背板电源来复位故障 。
