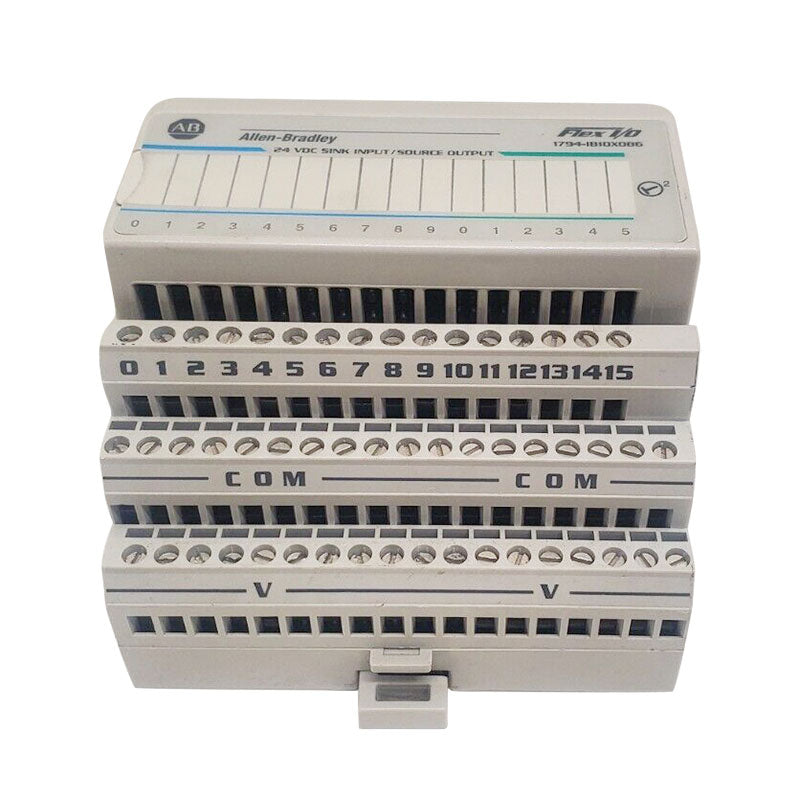

AB 1794-IB10XOB6 FLEX I/O 数字输入/输出模块
安全与使用注意事项
遵循安全准则：固态设备与机电设备运行特性不同，使用时需遵循《固态控制设备的应用、安装与维护安全指南》（Publication SGI - 1.1） ，确保正确应用设备。罗克韦尔自动化对设备使用导致的间接损失不负责，手册示例仅供参考，未经许可不得复制手册内容。
环境与安装要求：适用于污染等级 2、过电压类别 II、海拔 2000 米以下的工业环境，属于 Group 1, Class A 工业设备。需安装在合适的外壳内，外壳应具备阻燃性，内部仅可通过工具访问。使用镀锌黄铬钢 DIN 导轨接地，避免使用易腐蚀、氧化或导电不良的导轨材料。
静电防护：设备对静电敏感，操作时应触摸接地物体释放静电、佩戴接地腕带、避免触碰连接器和电路组件，有条件可使用静电安全工作站，不使用时存储在静电安全包装中。
危险区域使用：在欧洲 Zone 2 和北美危险区域使用时，有特定的批准和要求。如欧洲使用时设备需注意防紫外线、避免电流互感器二次侧开路等；北美使用时产品标记有温度代码，组合设备时需考虑整体温度代码并接受当地监管机构审查。在危险区域操作时，严禁在带电情况下断开设备或连接，以防爆炸危险。
模块安装
安装到端子座：1794 - IB10XOB6 模块安装在 1794 - TB3 或 1794 - TB3S 端子座上，1794 - IB16XOB16P 模块安装在 1794 - TB32 或 1794 - TB32S 端子座上。安装前旋转钥匙开关至位置 2，确保 Flexbus 连接器完全伸展，插入模块时注意对准凹槽并稳固安装，防止杂物落入模块，带电插拔可能引发爆炸。
接线：1794 - IB10XOB6 和 1794 - IB16XOB16P 模块接线方式不同，需分别按照对应的接线表连接输入线、输出线、电源线和公共线，可进行电源的菊花链连接。
模块配置：通过设置配置字（word 3）中的位来配置模块，主要是设置输入滤波时间。不同模块的输入滤波时间设置范围不同，1794 - IB10XOB6 为 0 - 9，1794 - IB16XOB16P 为 0 - 15，对应不同的滤波时长，可根据实际需求调整。
输入输出数量及类型
1794 - IB10XOB6：有 10 路输入，为电流灌电流型；6 路输出，为电流拉电流型。
1794 - IB16XOB16P：具备 16 路输入，属于电流灌电流型；16 路输出，为电流拉电流型。
电气参数
输入特性
电压范围：两款模块输入的导通状态电压最小值均为 10V DC，标称值为 24V DC ，最大值是 31.2V DC。关断状态电压最大值均为 5V DC。
电流范围：1794 - IB10XOB6 输入导通状态电流最小值 2.0mA，标称值 8.0mA ，最大值 11.0mA；1794 - IB16XOB16P 输入导通状态电流最小值 2.0mA，标称值 8.8mA ，最大值 12.1mA。两款模块输入关断状态电流最大值均为 1.5mA。
输入阻抗：1794 - IB10XOB6 的标称输入阻抗为 4.8kΩ，1794 - IB16XOB16P 为 2.5kΩ。
输出特性
电压范围：输出导通状态电压范围最小值 10V DC，标称值 24V DC ，1794 - IB10XOB6 最大值为 31.2V DC，1794 - IB16XOB16P 最大值见降额曲线。关断状态电压最大值均为 31.2V DC。
电流范围：1794 - IB10XOB6 每通道输出导通状态电流最小值 1.0mA ，最大值 2.0A，模块总电流最大 10A；1794 - IB16XOB16P 每通道输出导通状态电流最小值 0.5A ，最大值 0.5A，模块总电流最大 8A。
其他参数：1794 - IB10XOB6 的浪涌电流为 4A 持续 50ms，每 2s 可重复一次；1794 - IB16XOB16P 的浪涌电流为 1.5A 持续 50ms，每 2s 可重复一次。两款模块关断状态漏电流最大值均为 0.5mA，1794 - IB10XOB6 导通状态电压降在 2A 时最大为 1V DC ，在 1A 时为 0.5V DC；1794 - IB16XOB16P 导通状态电压降在 1A 时最大为 0.5V DC。
