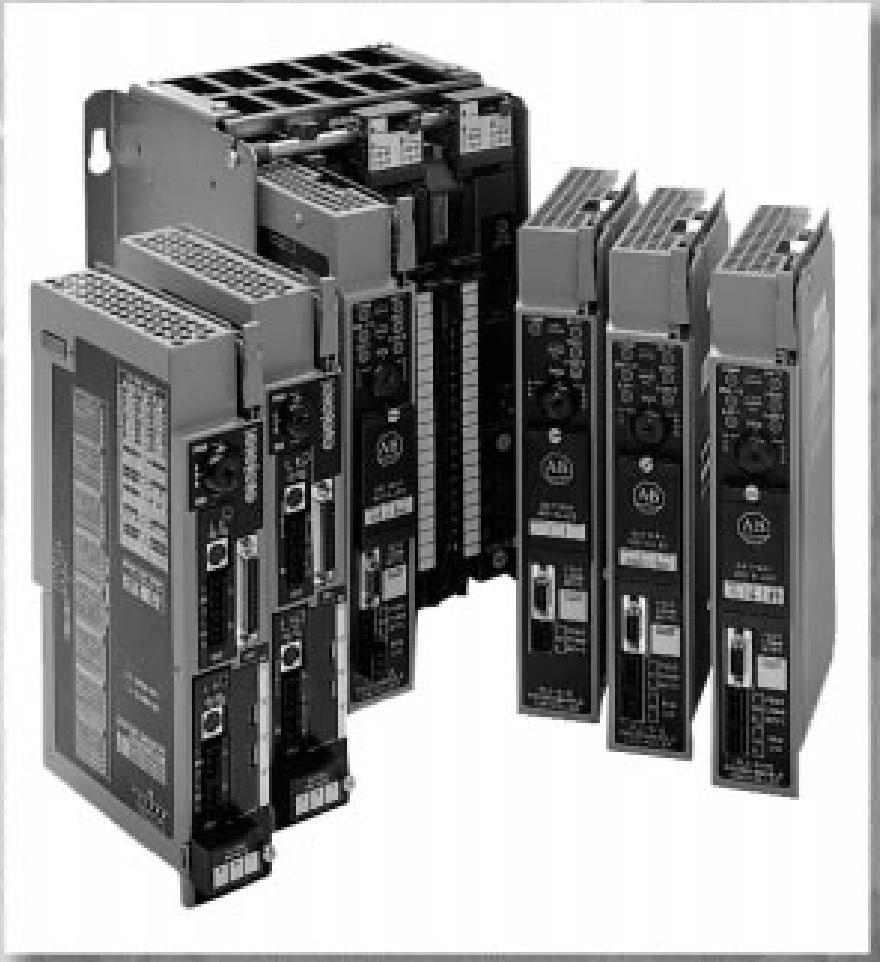

AB 1785 PLC-5 可编程控制器系统
系统概述：PLC-5 可编程控制器系统可连接多种设备，支持 EtherNet/IP、ControlNet、DeviceNet 等网络，具备多种编程语言和软件工具，能满足不同用户需求 。用户需根据实际情况绘制系统框图，确定控制器数量及通讯方式，还可选用热备方案提升系统可靠性 。
选型步骤
I/O 模块选型：涵盖 1771、1746、1794 等多种系列，各系列具有不同的特性和适用场景。1771 系列类型丰富，有不同电压等级和通道数的输入输出模块；1746 系列为 SLC 500 I/O，可通过特定适配器连接 ControlNet；1794 FLEX I/O 成本效益高，支持多种网络 。
通讯网络选型：包含 NetLinx 网络（如 EtherNet/IP、ControlNet、DeviceNet）和串行网络（如 RS-232、DH+）。EtherNet/IP 基于以太网，支持 Web 功能；ControlNet 提供高速确定性通讯；DeviceNet 减少接线；串行网络用于特定设备连接 。
控制器选型：分为普通 PLC-5、EtherNet PLC-5、ControlNet PLC-5 等类型，不同类型在内存、I/O 能力、网络接口等方面存在差异。用户需根据系统需求选择，还可配备 EEPROM 和电池，同时要考虑框架选型、安装尺寸和电源选型 。
软件选型：编程软件如 RSLogix 5 用于应用编程；通讯软件 RSLinx 实现设备通讯；网络组态软件 RSNetWorx 配置网络参数；还有 RSLogix Emulate 5 等软件，以及相关培训课程和工作指导资料 。
特点
强大的连接能力：可连接 EtherNet/IP、ControlNet、DeviceNet、SLC 500、ControlLogix、MicroLogix 等范围内的设备，还能与计算机、服务器等进行通信，实现了广泛的设备互联，满足不同工业场景下对设备连接的需求 。支持多种网络接口，用户能根据实际需求选择最佳网络配置，实现控制和信息数据在不同网络间的路由，确保系统的高效运行 。
灵活的网络通讯：NetLinx 网络体系（EtherNet/IP、ControlNet、DeviceNet）实现了系统中所有元件的无缝集成，减少安装成本并提高效率。EtherNet/IP 基于以太网，支持 Web 功能，方便创建自定义网页以提供过程信息；ControlNet 提供高速、确定性的 I/O 传输，满足对实时性要求较高的控制场景；DeviceNet 减少了接线，降低了系统复杂度 。支持串行网络连接，如 RS-232、RS-423、RS422A，可通过 DF1、ASCII 协议与特定设备通讯，适用于一些对通讯速度要求不高但需要简单连接的设备 。
丰富的编程与软件支持：支持多种编程语言，如结构化文本（ST）、功能块（FB）、顺序功能流程图（SFC）和梯形图，满足不同用户的编程习惯和应用需求，方便用户进行程序开发、维护及故障排除 。提供多种软件工具，RSLogix 5 用于应用编程，RSLinx 实现设备间通讯，RSNetWorx 进行网络参数配置，RSLogix Emulate 5 可用于模拟调试，还有 ViewAnyWare 等软件满足不同层面的监控和操作需求 。
多样的控制器选择：根据不同的应用场景和需求，提供多种类型的控制器，如普通 PLC-5、EtherNet PLC-5、ControlNet PLC-5 等。不同类型的控制器在内存大小、I/O 点数、网络接口、背板电流负载等方面有所差异，用户可根据实际需求灵活选择 。部分控制器具备特殊功能，如 ControlNet PLC-5 控制器支持热备方案，在主控制器停机时，第二控制器能迅速接管控制输出，保障系统的稳定性和可靠性 。
丰富的 I/O 模块类型：I/O 模块种类繁多，包括 1771、1746、1794、1797、1791D 等系列，每个系列都有不同的电压等级、通道数量和功能特性，可满足各种工业现场的输入输出需求 。1771 系列 I/O 模块类型丰富，涵盖多种电压等级和信号类型的输入输出模块；1794 FLEX I/O 具有成本效益高、可扩展性强等特点；1791D CompactBlock I/O 专为小尺寸应用设计，集成了 DeviceLogix 功能 。
