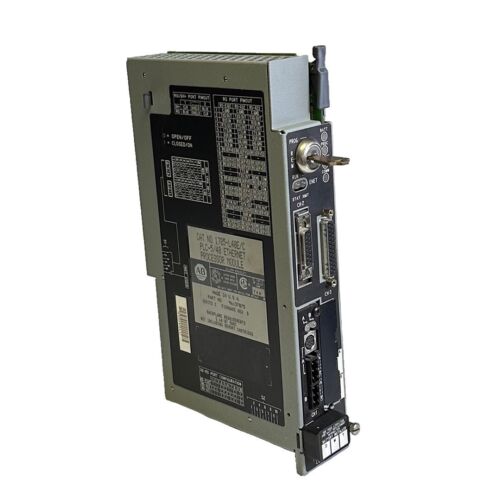

AB 1785-L40E 以太网 PLC-5 可编程控制器
技术规格
环境适应性规格
温度范围：工作温度区间为 0 至 60°C（32 至 140°F），符合 IEC 60068 - 2 - 1（Test Ad, Operating Cold）、IEC 60068 - 2 - 2（Test Bd, Operating Dry Heat）以及 IEC 60068 - 2 - 14（Test Nb, Operating Thermal Shock）标准，此温度范围能满足多数常规工业环境下的稳定运行需求。非工作温度范围是 - 40 至 85°C（ - 40 至 185°F） ，遵循 IEC 60068 - 2 - 1（Test Ab, Un - packaged Nonoperating Cold）、IEC 60068 - 2 - 2（Test Bc, Un - packaged Nonoperating Dry Heat）和 IEC 60068 - 2 - 14（Test Na, Un - packaged Nonoperating Thermal Shock）标准，确保设备在存储和运输过程中的安全性和稳定性。
湿度要求：相对湿度要求为 5% 至 95%（无冷凝），依据 IEC 60068 - 2 - 30（Test Db, Un - packaged Nonoperating Damp Heat）标准，该湿度范围可有效避免因湿度问题导致的电气短路或元件腐蚀等故障，保障设备内部电路的正常运行。
海拔与污染等级：适用于海拔 2000 米以下地区，污染等级为 2，可在一般工业环境中正常工作，在该环境下，设备能抵御一定程度的灰尘、湿气等污染，维持稳定性能 。
电磁兼容性：属于 Group 1, Class A 工业设备，符合 CISPR 11 标准。在其他环境中使用时，可能需采取额外措施确保电磁兼容性，以避免设备受到电磁干扰或对其他设备产生干扰。
电气性能规格
电源参数：功耗最大值为 3.6A @5V dc，功率耗散最大为 18.9W，这决定了设备在运行过程中的电力消耗情况，用户在配置电源系统时需充分考虑这些参数，以确保电源能够稳定为设备供电。
绝缘与耐压：通信端口与背板之间的基本绝缘为 50V，并且能够承受 500V rms 电压持续 60 秒的测试。此特性保证了设备在电气绝缘方面的安全性，有效防止电气故障和触电风险，确保操作人员和设备的安全。
机械性能规格
振动抗性：在运行状态下，能承受 2g @10 至 500Hz 的振动，符合 IEC 60068 - 2 - 6（Test Fc, Operating）标准。这使得设备在工业现场存在振动的环境中，如大型机械设备运行的场所，仍能保持稳定的工作状态，减少因振动导致的内部元件松动或损坏的可能性。
冲击抗性：运行冲击为 30g，非运行冲击为 50g，依据 IEC 60068 - 2 - 27:1987（Test Ea, Unpackaged shock）标准。这意味着设备在遭受一定程度的冲击时，如运输过程中的颠簸或意外碰撞，具备一定的抗冲击能力，可有效保护内部精密元件，维持设备的正常功能。
认证与合规规格：获得 UL、CSA、CE、C - Tick 等多项认证。UL 认证表明设备符合美国保险商实验室的安全标准；CSA 认证意味着符合加拿大标准协会的相关标准；CE 认证表示符合欧洲市场的相关指令要求；C - Tick 认证则符合澳大利亚无线电通信法规。这些认证确保了产品在不同地区的安全使用和市场准入。
基础信息与安全提示：本手册聚焦于 1785 - L20E、1785 - L40E、1785 - L80E（Series F）型号的 Ethernet PLC-5 可编程控制器，旨在指导用户进行安装和故障排查。手册强调固态设备与机电设备的差异，提醒用户确保设备应用的合理性，并指出 Rockwell Automation 对因设备使用导致的间接损失不承担责任。同时，手册中包含诸多安全提示，涉及危险环境操作、静电防护等方面，以保障用户安全使用设备。
安装流程
安装前准备：安装前需做好静电防护，如触摸接地物体、佩戴接地腕带、避免触碰电路板连接器和元件等，并将设备存放在防静电包装中 。
硬件安装：按顺序进行 I/O 底盘安装、配置（设置背板开关、电源配置跳线和键控带）、电源安装、控制器安装（设置 DH + 站地址、串口配置、安装电池），安装过程中需注意各步骤的细节和相关警告信息，如连接或断开电池时可能产生电弧，需在断电或非危险环境下操作 。
系统连接与测试：完成硬件安装后，给系统通电。此时编程软件可能提示 RAM 故障，可根据钥匙开关位置进行相应操作。连接个人计算机到控制器，参考相关手册获取详细信息 。
新功能介绍
网络配置：控制器的 Channel 2 通信端口配备 RJ - 45 连接器，支持 BOOTP、DHCP 或静态 IP 地址设置，可自动协商速度，支持全 / 半双工端口设置和 10/100 Mbps 速度选择 。
其他功能：具备邮件客户端功能，可通过邮件中继服务器发送邮件；支持 HTTP Web Server 和 Simple Network Management Protocol（SNMP）功能，可在 Channel 2 配置中启用或禁用，更改相关设置后需重启控制器生效 。
故障排查：通过观察控制器上的 BATT、PROC、FORCE、COMM 等指示灯的颜色和状态来诊断故障。BATT 灯红色表示电池电量低，需及时更换；PROC 灯闪烁红色可能表示 RSLogix 5 下载过程中或运行时出错，可查看状态文件中的故障位进行处理。针对不同通信通道（如远程 I/O、DH+、以太网）的故障，也可根据相应指示灯状态进行排查和解决。
