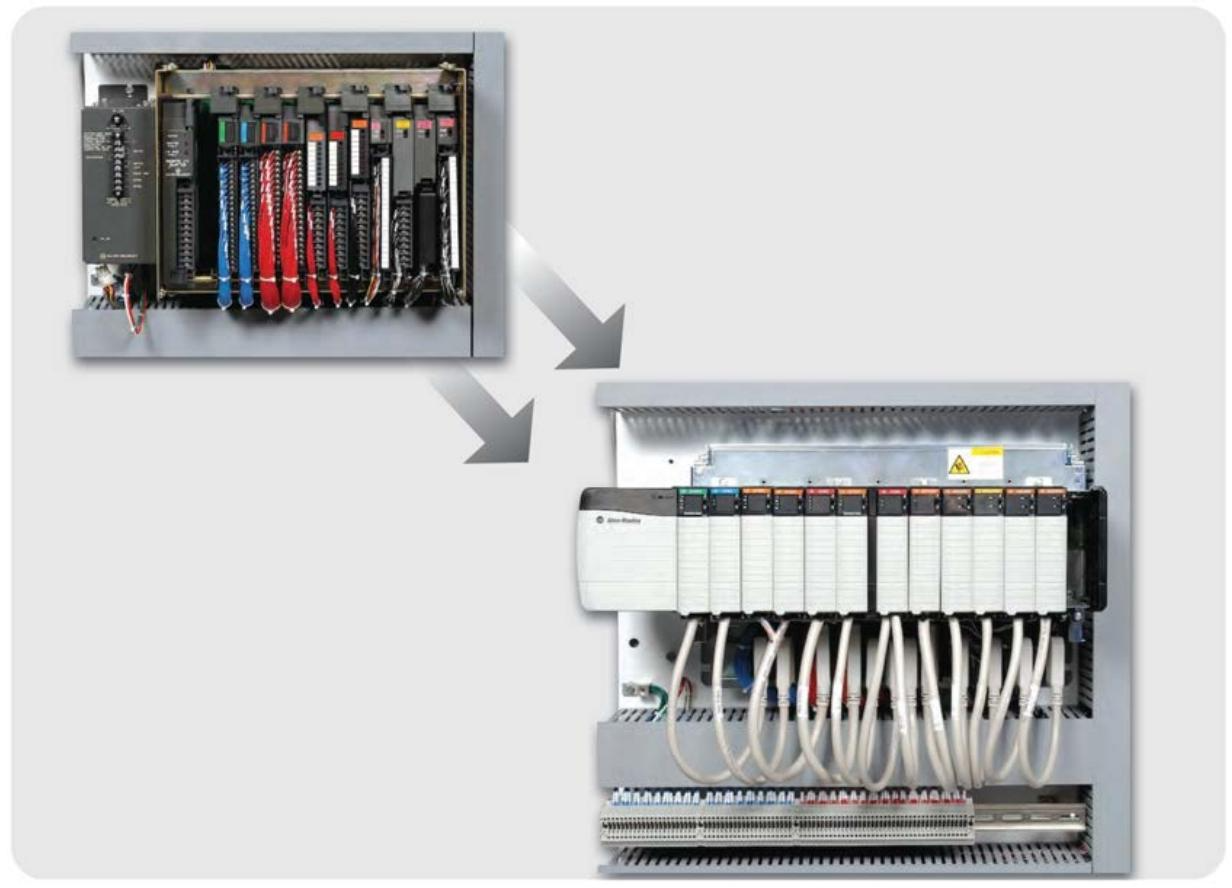

AB PLC-5 1771 至 ControlLogix 1756 I/O 接线转换系统
产品概述：本文档为 AB I/O 布线转换系统选型指南，用于将 PLC-5 1771 I/O 转换为 ControlLogix 1756 I/O ，
转换过程无需移除现场电线，降低接线错误风险。该系统包含转换模块、电缆和转换安装组件。
产品选型：
转换安装组件选型：需确定 1771 I/O 模块数量，参考表格选择适用的 1492 转换模块、1756 I/O 底盘和转换安装组件 ，
同时要注意不同组件的最大插槽数和机箱宽度。例如，1771-A1B 底盘无电源时最大 I/O 插槽数为 4，1756-A4 底盘最大 I/O 插槽数为 3，
1492-MUA1B-A4-A7 转换安装组件最大转换模块插槽数为 4 。
各类 I/O 模块选型：数字、模拟及高分辨率隔离模拟 I/O 模块选型时，需根据 1771 模块型号找到对应的 1756 兼容模块、
转换模块和转换电缆型号 。如 1771-IA 转换为 1756-IA16 时，转换模块为 1492-CM1771-LD007，转换电缆为 1492-C005005XE 。
具体选型信息如下表所示：
| 模块类型 | 1771 模块 | 1756 模块 | 转换模块 | 转换电缆 |
|---|---|---|---|---|
| 数字输入 | 1771-IA|1756-IA16|1492-CM1771-LD007|1492-C005005XE|
| 数字输出 | 1771-OA|1756-OA8E|1492-CM1771-LD014|1492-CONACAB005U|
| 模拟输入 | 1771-IFE（差分电流）|1756-IF16|1492-CM1771-LA002|1492-CONACAB005D|
| 模拟输出 | 1771-OFE1（电压）|1756-OF6VI|1492-CM1771-LA003|1492-CONACAB005E|
| 高分辨率隔离模拟 | 1771-NOC|1756-OF8I| - |1492-CONACAB020N88 等 |
外形尺寸：文档给出了不同转换安装组件与 1756 底盘组合的近似尺寸，包括左对齐、右对齐和居中安装时的尺寸，
单位为英寸和毫米，方便安装布局设计。
接线图：
数字输入：提供多种 1771 数字输入模块转换为 1756 模块的接线图，详细说明了各引脚连接方式，
并指出输入延迟时间、电压等级等应用注意事项。
数字输出：展示 1771 数字输出模块转换为 1756 模块的接线图，同时列出输出电流限制、保险丝配置等关键信息。
模拟输入输出：涵盖 1771 模拟输入输出模块转换的接线图，强调屏蔽接地、输入输出范围配置等要点。
高分辨率隔离模拟：针对 1771 高分辨率隔离模拟 I/O 模块转换，给出不同连接情况下的接线图及相关注意事项。
技术支持与反馈：提供技术支持中心、本地技术支持电话、直接拨号代码、文献库、产品兼容性和下载中心等资源；
同时给出文档反馈方式，可通过特定表格提交建议，还可在网站获取产品环境信息。
关键问题：
如何选择合适的转换安装组件？
答案：先确定 1771 I/O 底盘中各类 I/O 模块的数量，然后从表格中选择适用的 1492 转换模块，
同时参考最大 I/O 插槽数、机箱宽度等数据选择有足够 I/O 插槽的 1756 I/O 底盘和有足够转换模块插槽的转换安装组件。
1771-IA 模块转换为 1756-IA16 模块时，需要注意哪些关键事项？
答案：需使用转换模块 1492-CM1771-LD007 和转换电缆 1492-C005005XE；
1771-IA 模块输入延迟时间为开 - 关 24ms (±10ms)、关 - 开 24ms (±10ms) ，
1756-IA16 模块在使用该转换电缆时开 - 关最大 10ms（加可选滤波器）、关 - 开最大 8ms（加可选滤波器）；
1771-IA 模块额定电压为 87V - 138V AC 和 97V - 138V DC，1756-IA16 模块仅额定 79V - 132V AC。
免拆线转换：I/O 转换过程无需从现有摆臂上移除任何现场电线，通过转换模块与现有摆臂直接适配，
将 I/O 信号经转换模块和电缆传输到 1756 I/O 模块，大大降低了布线错误风险，
减少系统升级时因布线失误导致的故障，提高转换效率与稳定性。
预布线设计：系统中的电缆为预布线，一端连接转换模块，另一端为可拆卸端子块（RTB） 。
这种设计简化了安装流程，节省安装时间，降低人工成本，也减少了因现场布线不当引发的问题，提高系统整体可靠性。
灵活的安装组件：转换安装组件的底座板与 1771 机箱具有相同的安装孔位和尺寸，无需在控制柜上重新钻孔和攻丝；
盖板设有预钻孔和攻丝的安装孔，可将 1756 机箱左对齐、右对齐或居中安装，方便不同安装空间和布局需求，增强系统安装灵活性。
全面的转换适配：能实现多种 1771 I/O 模块到 1756 I/O 模块的转换，
涵盖数字输入、数字输出、模拟输入、模拟输出以及高分辨率隔离模拟 I/O 模块。
针对不同类型和型号的模块，均提供了相应的转换模块、电缆及详细的接线方式，确保各类信号准确转换和传输。
详细的技术规格与考虑：每种 I/O 模块转换都明确给出技术规格和应用注意事项。
如数字输入输出模块的输入延迟时间、电压等级，模拟输入输出模块的屏蔽接地、信号类型假设、输入输出范围配置，
高分辨率隔离模拟模块的电缆长度、端子连接等，为用户在选型、安装和使用过程中提供全面技术指导，保障系统正确运行。
