ABB Triguard SC300E MSR04XI触发器
技术规格
通信规格：采用串行 RS232 通信标准，拥有 4 个通信端口（Port 0 - 3）和 1 个仅用于诊断的端口。端口 0 - 3 支持 9600 或 19200 Baud 的波特率，且端口 2 和 3 必须设置为相同速率。各端口间隔离度达 1kV，能有效防止信号干扰，保障通信稳定性。通信端口采用全双工模式，可实现数据的同时收发，最高通信速率为 19200 Baud ，满足系统对数据传输速度的要求。

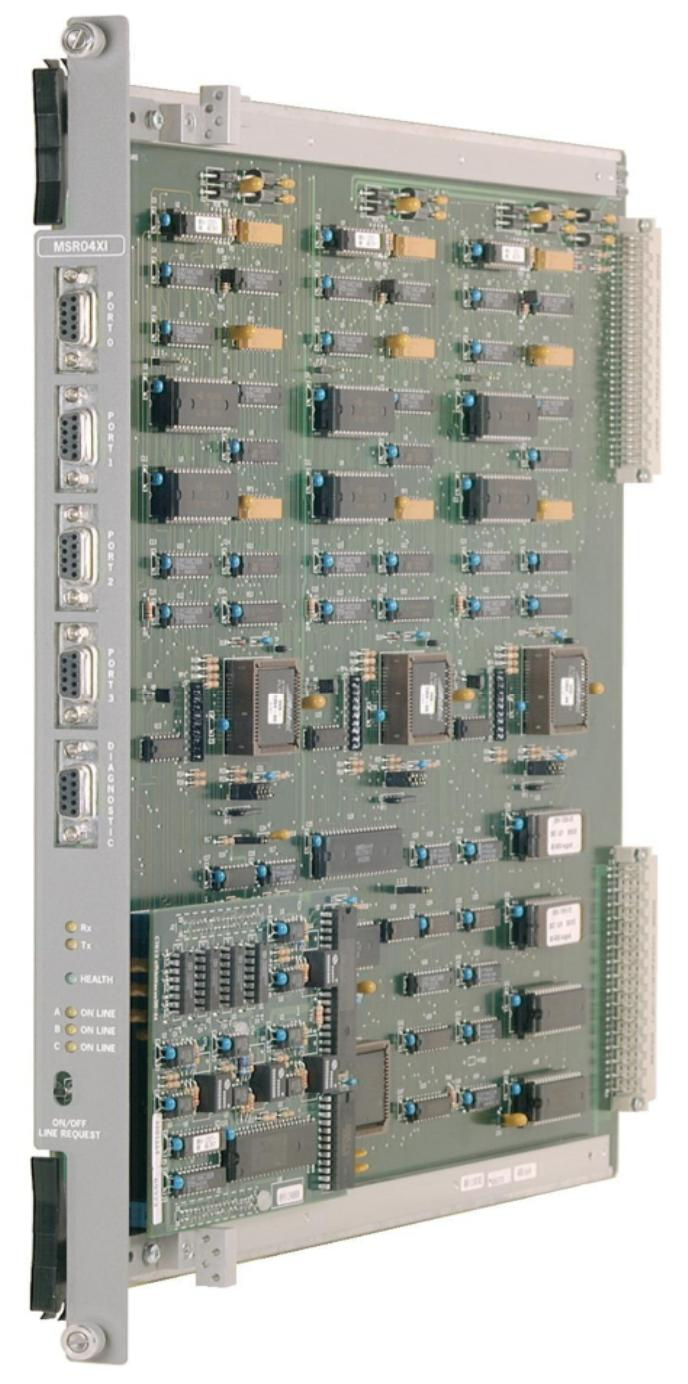

物理规格：模块为 9U 高的印刷电路板（PCB），带有集成前面板以及前后连接器。插件式子板承载 RS232 接口电路。整体尺寸为 400 (9U) H x 397L x 28W（约 15.75H x 15.63L x 1.1W 英寸），重量为 1.3kg。通过机械编码块防止模块插入错误插槽，保障安装的准确性。PCB 上设有 9 个链接，不同链接有着各自的功能，如 LK2 用于模块 ID 识别，需始终安装；LK3 用于 3 - 2 - 1 或 3 - 2 - 0 操作模式设置，工厂已硬接线；LK4 用于子板时钟速度设置 。
环境规格：工作温度范围为 + 5°C 至 + 60°C，存储温度范围是 - 25°C 至 + 70°C。相对湿度要求在 5% 至 95% 之间，且在环境温度低于 40°C 时不凝结。经过测试并符合 IEC 1131 - Part 2 1994 标准，具备一定的抗电磁干扰（EMC/RFI）能力，以及能承受相应的振动和冲击。
其他规格：微控制器采用 Intel 系列产品。模块功耗为 3.5W，由双冗余 SC300E 电源单元供电，通信端口光隔离器和接口有独立电源。支持单槽热修复，前面板设有开关用于请求模块离线，前面板还配置了 Tx、Rx、Health、3 个 On Line 等指示灯，用于显示模块的工作状态。
用途：为 SC300E 系统与符合 RS232 - C 标准的远程设备提供串行接口。至少需在主机箱的 Slot 10 安装一个该模块，以实现系统处理器与工作站间通信，用于加载应用软件、监控梯形图和诊断功能。额外模块可安装在其他 I/O 插槽，通过机械编码块防止插错。
操作原理：数据经机箱背板连接器 J1 进出模块，通过总线收发器与 MPP 隔离。发送数据时，先加载到双端口 RAM，经 2 - oo - 3 投票后串行化发送；接收数据时，由 USART 转换为并行形式写入双端口 RAM，再由 MPP 读取。通信端口采用 RS232 接口，全双工模式，最高速率 19200 Baud，通过光隔离器与模块电路隔离，可驱动调制解调器或线路驱动器。
维护与服务：模块含静电敏感组件，需用原包装运输和存储，现场不维修故障模块，应返回维修。使用 TriBuild 工作站进行故障诊断，故障模块健康 LED 会熄灭。移除模块前需先离线，插入新模块时要注意对准标记。该模块无需预防性维护，可从当地办事处获取备件和技术支持。
