ALSTOM MAE99‑04 8 路隔离串行接口端子板
工作概要
板卡通过线缆连接到 PMC‑Sweet16 PMC 模块的其中一个 8 通道连接器;Sweet16 模块安装在 PMC‑Span 载板上。
短期系统架构:PMC‑Span 载板挂载在 PowerPC 主机,VME 背板;长期可迁移到 PCI 背板的其它 PMC 载板。
功能:将处理器侧 RS232 信号经过光电隔离,转换成现场双向 RS‑485/422;每一路端口互相光电隔离,同时和处理器侧 0V 电源隔离。
每一路端口:发送端固定 RS‑485;接收端增加额外保护电路,短距离(<10m)可兼容 RS232 电平;优先使用 RS485 平衡差分来抗干扰,不推荐 RS232 现场使用。
RS485 链路必须要设备之间共 0V 参考电位。
硬件细节
2.1 机械结构
PCB 尺寸:262 mm × 72 mm,适配 Phoenix 72 mm 宽 DIN 导轨基座。
接线端子:双层弹簧笼式端子;上层接现场进线电缆,下层可并联输出到第二台 DP 控制台,实现链路分支。
元器件:绝大多数为 SMD 表贴器件,布放在 PCB 焊接面(底面),基座外壳提供防护;LED 反向安装,透过 PCB 开孔可视。
PCB 顶层大面积接地平面,做电磁屏蔽;DC‑DC 隔离电源器件布置在元件顶面。
2.2 端口逻辑与 TXEN 发送使能
Sweet16 PMC 模块侧使用 RS232 硬件握手:RXD、TXD、RTS、CTS、0V;端子板内部RTS 直接短接回 CTS。

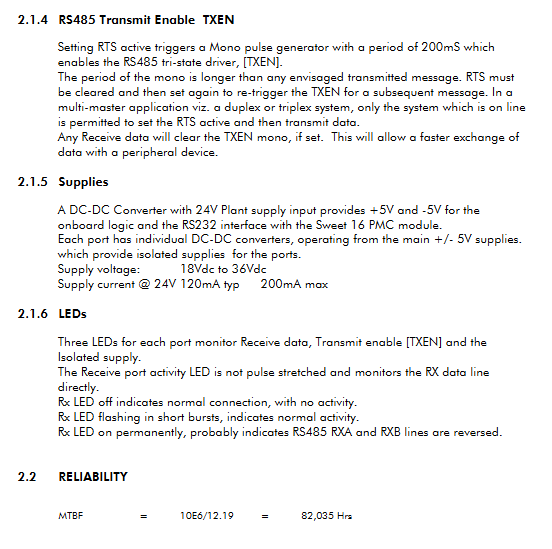

TXEN 发送使能单稳态电路(200 ms 脉冲)
软件置 RTS 有效,触发 200ms 单稳态脉冲,打开 RS‑485 三态发送驱动器。
200ms 脉宽大于常规报文长度;发送下一条报文,必须先清除 RTS 再重新置位 RTS。
如果收到接收数据,会直接清零 TXEN 单稳态,加快外设交互速度。
在 duplex /triplex 多主冗余系统:只有处于在线工作状态的单元才允许置 RTS 并发送报文。
2.3 电源规格
现场输入电源:18‑36 VDC(标称 24 VDC)
24V 典型电流 120 mA,最大 200 mA。
片上一级 DC‑DC:把 24V 生成 ±5V,供给板卡逻辑以及和 Sweet16 之间的 RS232 接口。
每个串口通道拥有独立隔离 DC‑DC,实现各个端口电气隔离。
2.4 LED 状态指示(每通道 3 颗 LED)
分别监控:接收 RX 数据、TXEN 发送使能、隔离电源。
RX‑LED 熄灭:无通讯,连接正常;
RX‑LED 短促闪烁:正常通讯活动;
RX‑LED 常亮:大概率 RS485 差分线 RXA/RXB 接反。
2.5 可靠性
MTBF = 10⁶ / 12.19 = 82035 小时

连接器引脚

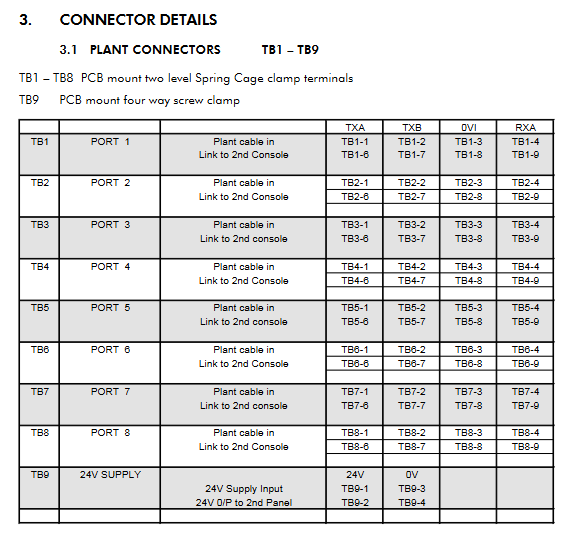

3.1 现场端子 TB1‑TB9
TB1~TB8 对应 PORT1‑PORT8,双层弹簧笼端子:上层现场进线,下层并联输出至第二控制台。 每个端口信号:TXA、TXB、0VI(隔离地)、RXA; TB9 是 4 路螺钉端子,用于24V 供电输入,并且可以输出 24V 给第二块面板。
3.2 PMC 侧连接器 SK1
50 针 SCSI 直式母座,连接 Sweet16 PMC 模块;包含 8 路串口的 TXD、RXD、RTS、CTS、GPI、GND 信号,文档给出完整 50 针引脚分配表。
应用说明
附图提供 3 种典型拓扑:
RS‑485 双向多点(多站)链路(Triplex 三冗余系统典型)
RS‑485 单向链路
RS‑232 单向链路
电缆屏蔽处理:每一台 MAE99‑04 设备现场侧需要配置接地汇流排;电缆屏蔽层接汇流排;汇流排通过金属支柱接到安装底板大地。
注意:多主 triplex 系统,需要软件逻辑保证只有在线主机允许驱动总线发送。
