ALSTOM ALSPA MV3000 MVS3001‑4001 手操器线缆 / 安装套件
产品功能与规格
核心配件:3 米延长电缆,支持两种工作方式
手持模式:手操器脱离变频器本体,手持调试操作;
柜体面板安装模式:把数据管理器面板安装在柜门外侧,配合密封件实现IP65 防护等级。
环境条件
工作温度:0 ℃ ~ 50 ℃
存储温度:‑25 ℃ ~ 70 ℃
相对湿度:5%‑95%,无凝露。
关联文档:T1676 ALSPA MV3000 快速入门手册。
重要提示:不遵守安装、运维手册要求,会增加误动作、起火、触电风险。
套件装箱清单
物料描述 数量
本说明书(附带纸质开孔模板) 1 份
手操器密封垫圈 1 件
3 米延长线缆 1 根
M4×8 mm 螺丝 4 颗
M4 弹簧垫圈 4 个
4‑40UNC 内螺纹锁片 2 个
扎带 1 根

柜体柜门面板安装流程(实现 IP65)
警告:严禁复印开孔模板,复印会改变图纸尺寸,必须使用套件原装纸质模板。
使用胶带把原装开孔模板固定在柜门安装位置。
钻孔:
钻 4 个 Φ4.5 mm 的固定螺丝孔;
钻 1 个Φ35 mm 大孔,用于穿过延长电缆;
作业注意防止金属切屑落入柜体内部。
取下模板;对全部孔位去毛刺、做喷漆防腐。
将密封垫圈装到 Drive Data Manager 手操器上,垫圈上 6 个凸起定位点必须卡入手操器对应的定位孔。

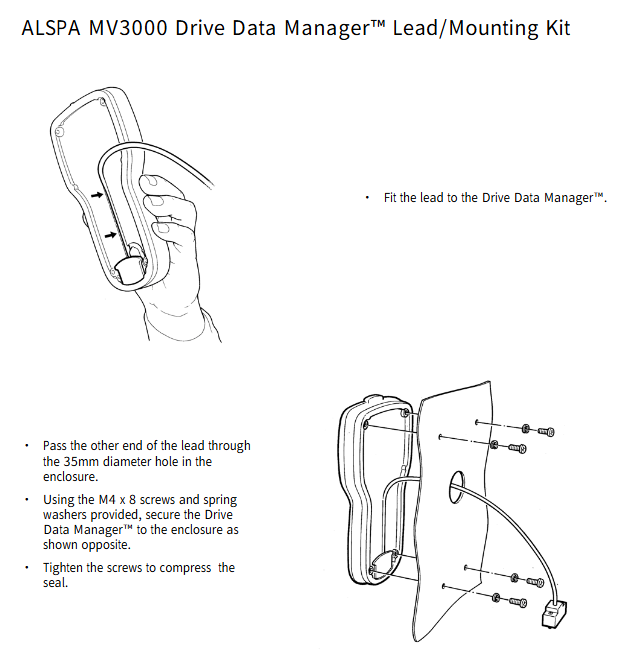

将延长线缆一端接在手操器上;线缆另一端穿过柜门 Φ35 mm 开孔伸入柜内。
使用套件 M4×8 螺丝 + 弹簧垫圈,将手操器紧固在柜门面板;拧紧螺丝压缩密封垫,保证 IP65 密封。
在变频器本体侧安装 2 片 4‑40UNC 锁片。
将线缆在柜内走线,打开变频器黄色控制门;必要时松开 TB1 数字输出端外护罩,线缆从护罩后方走线。
插头插到变频器本体接口,使用连接器自带固定螺丝锁紧插头。
使用配套扎带固定线缆;关闭黄色控制门,柜体面板安装完成。

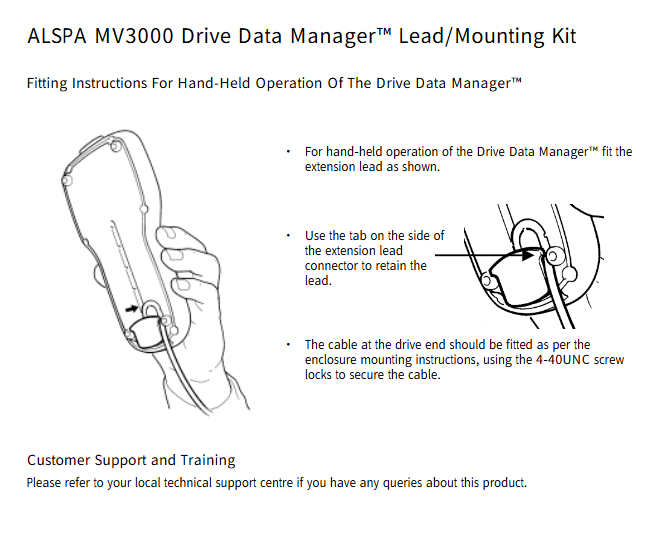

手持操作模式安装
手操器端:直接接上 3 米延长电缆,利用连接器侧边卡扣固定线缆。
变频器柜体侧接线,完全沿用上面柜体安装的柜内接线步骤,同样使用 4‑40UNC 锁片固定电缆,即可实现手持调试。
开孔模板关键尺寸
线缆通孔:Φ35 mm
4 个安装螺丝孔:Φ4.6 mm
模板外形定位尺寸:总长 161 mm,总宽 79 mm,图纸标注全部定位距离。
