Woodward CPC‑II 电流‑压力转换器

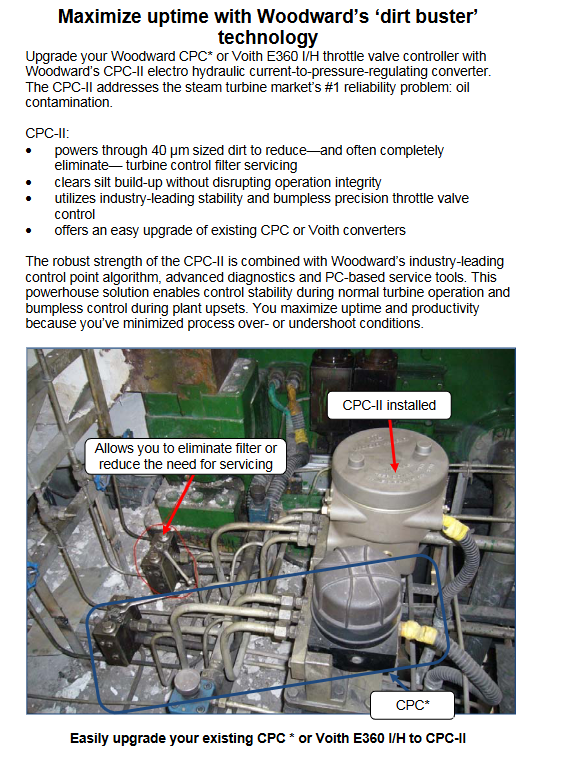

产品核心技术亮点

Dirt‑Buster 抗脏污技术：执行器输出力提升 4 倍，可通过 40μm 颗粒杂质，减少甚至取消液压过滤器、降低滤芯维护工作量。

Silt‑Buster（专利待批）淤泥自清洁技术：自动清除油泥淤积，清洁过程不干扰机组正常控制，不破坏运行完整性。

高级控制算法与完善诊断功能；支持冗余系统最优配置。

安装底座与老 CPC 完全兼容，原位直接替换；也可适配 Voith E360 I/H 转换器升级。

输出压力平稳，压力噪声远低于传统 I/H 转换器，降低伺服机构磨损；阶跃响应优异，调门控制无扰、高精度、无扰动切换（bumpless）。

配套 PC 服务调试工具，支持性能趋势记录，机组扰动工况下仍维持控制稳定，减小过程超调 / 欠调，提高机组可用率。

对比传统 I/H（CPC / Voith E360 I/H）功能对照表

功能 CPC‑II 老 CPC Voith E360 I/H

耐油污颗粒 (Dirty oil) ✔ ✔ ✔

抗油泥淤积 Silt‑buster ✔ — —

阀门线性补偿 ✔ ✔ ✔

腐蚀性污染耐受 ✔ ✔ ❌

粘滞卡涩端口补偿 ✔ ✔ —

冗余压力设定点输入 ✔ ✔ ✔

冗余压力传感器输入 ✔ ✔ ✔

外接压力传感器接口 ✔ ✔ ✔

外接油缸位置传感器接口 ✔ ✔ ✔

设备内部健康状态监控 ✔ ✔ ✔

手动冲程操作 Manual stroking ✔ ✔ ❌

隔离输入输出 ✔ ✔ ✔

性能趋势记录工具 ✔ ✔ —

性能 / 稳定性参数可调 ✔ ❌ —

CPC‑II 支持更高入口压力最高可达25 bar。

升级改造方案

老 CPC 升级：CPC‑II 安装底座、液压油路接口完全兼容老 CPC，直接原位替换，不需要改动底座与液压集成块，参考产品规格书 03352 获取完整尺寸。

Voith E360 I/H 改造：需要单独订购转接套件，订货号 8928‑7240。

旧型号与 CPC‑II 替换型号对照表

原有型号防爆区域等级控制压力范围升级后 CPC‑II 订货号

8901‑455、8901‑457、8901‑459 Class I Div2 0‑10 bar 9907‑1200

9907‑1102、9907‑1106 Class I Div2 0‑25 bar 9907‑1198

9907‑046、9907‑477 Class I Div1 0‑10 bar 9907‑1199

9907‑802、9907‑803、9907‑1100、9907‑1103 ATEX Zone1 / Zone2 0‑25 bar 9907‑1197

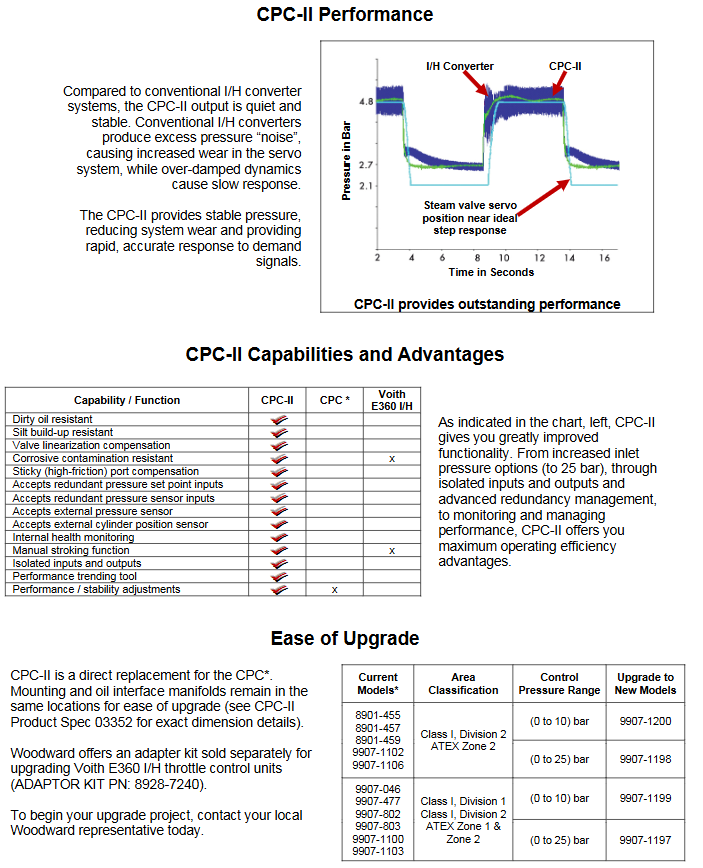

性能对比要点

传统 I/H 转换器存在明显压力噪声，会加速伺服部件磨损；同时阻尼过大，动态响应慢。 CPC‑II 输出压力平滑稳定，同时拥有快速精确阶跃响应，汽轮机调门伺服位置逼近理想阶跃曲线，降低伺服磨损，减少工艺超调，提升机组运行稳定性。
