Honeywell TDC3000X APM 高级过程管理器
时间: 2026-10-20浏览次数：
Honeywell TDC3000X APM 高级过程管理器
Honeywell TDC3000X APM 高级过程管理器
总体介绍
定位：APM 是 TDC3000X UCN 网上高性能现场控制器，相比老款 PM，内存提升 4 倍；新增 SOE 事件顺序记录、设备控制点、数组点、字符串 / 时间变量、外部串行设备接口。
网络架构
UCN 通用控制网络：5Mbps 令牌总线，冗余同轴电缆，最多 32 个冗余设备；UCN 上 APM、PM、Logic Manager 对等通信。
NIM 网络接口模块：作为 LCN 本地控制网络与 UCN 之间网关；完成协议转换、时间同步，把报警上传 LCN，下载数据库至 APM，NIM 可冗余。
APM 通过 UCN 和 Universal Station 操作站、Application Module 应用模块协同工作。

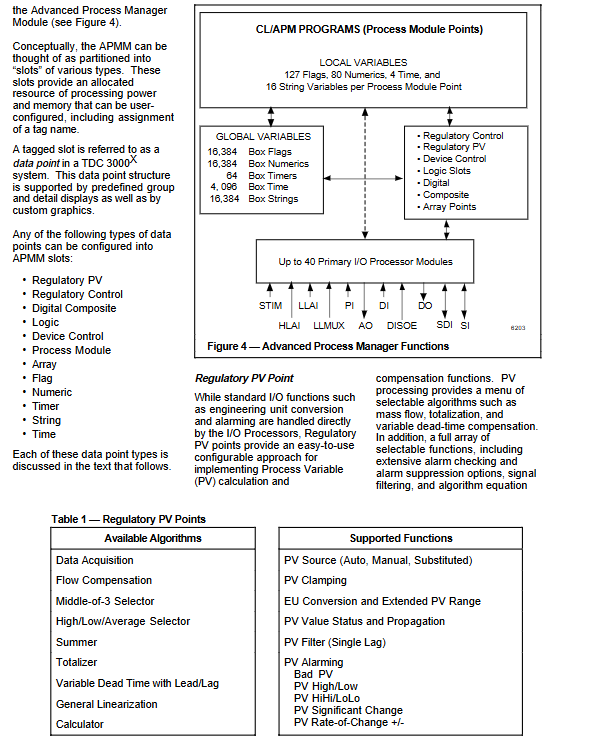

APM 内部多处理器并行架构
APMM 高级过程管理器模块：内含三块独立处理器
I/O 子系统：冗余 I/O Link 链路；最多 40 个 I/O 处理器 IOP；IOP 独立完成工程单位转换、报警检测，不占用 APMM 控制处理器资源。
IOP 连接 FTA 现场端子组件；支持光纤远程 I/O 扩展。
高级通讯处理器：UCN 网络、对等通讯、高精度时间戳；
高级 I/O 链路接口处理器：连接 I/O 子系统；
高级控制处理器：执行调节、逻辑、顺序、CL/APM 控制语言程序。
控制功能与各类控制点
APM 以 “Slot 槽位（Point 点）” 分配资源，每一个点分配标签名，操作站提供标准细目、组画面。处理能力单位为PU 处理单元，整机最大160 PU / 秒，支持 1/4s、1/2s、1s 不同执行周期。
控制点类型
Regulatory PV（过程变量点）完成 PV 计算补偿；内置流量补偿、总积算、可变滞后‑超前、高低选择、线性化、计算器算法；支持 PV 高低、高高 / 低低、变化率报警、信号滤波。
Regulatory Control 调节控制点包含 PID、前馈 PID、外部积分反馈、位置比例、比值控制、斜坡保温 Ramp‑Soak、超驰选择器等算法；支持手动 / 自动 / 串级模式、防积分饱和、设定值斜坡、故障模式降级。
Digital Composite 数字复合点用于电机、阀门等离散设备；内置允许条件 Permissive、超驰联锁 Override；最多 2 路输入、3 路输出；自动生成联锁溯源报警（非正常、指令不一致、非预期动作报警）。
Logic 逻辑点相当于 1‑2 页继电器梯形逻辑；AND/OR/NOT/ 延时、脉冲、看门狗、比较运算；支持输入输出数量可选的 3 种配置。
Device Control 设备控制点整合逻辑 + 数字复合功能，单一标签管理电机、调节阀；集成模拟反馈，方便故障溯源，减少组态工作量。
Process Module 过程模块点（CL/APM）运行霍尼韦尔 CL/APM 控制语言，面向批量工艺 Phase‑Step 阶段‑步骤架构；可处理异常 Hold、停机、紧急停机；单 APM 可执行约 10000‑20000 语句；可读写全部 APM 数据库，支持字符串、时间变量；可在线修改程序，不干扰调节回路运行。
Array 数组点存储配方、中间计算变量；可存储布尔、数值、时间、字符串；用于 CL 程序、串行接口数据缓存。
Flag 标志、Numeric 数值、Timer 定时器、String 字符串、Time 时间点全局变量库，供逻辑、CL 程序调用。
性能上限（单 APM）
160 个 Regulatory Control 调节回路
80 个 Regulatory PV
80 个 Logic 逻辑点
512 个 Digital Composite
160 个 Device Control
80‑160 个 Process Module CL 程序（取决于程序大小）
I/O 子系统（IOP+FTA）
IOP 为处理板卡，FTA 是现场端子装配单元；二者通过电缆连接，电缆最长 50 米；FTA 提供熔断器、浪涌保护、隔离；同一种 IOP 可搭配不同 FTA 适配不同现场电平。整机最多 40 个 IOP；HLAI 高电平模拟输入、STI 智能变送器接口、AO 模拟输出支持一对一冗余，其余 IOP 不支持硬件冗余。
IOP 处理器清单
表格
IOP 型号 通道数 用途
MU‑PAIH03 HLAI 高电平模拟输入 16 4‑20mA，1‑5V 等标准模拟信号
MU‑PAIL02 LLAI 低电平模拟输入 8 热电偶、RTD 热电阻，隔离
MU‑PLAM02 LLAI 多路复用低电平输入 32 多路 TC/RTD，高点数采集
MU‑PSTX03 STI 智能变送器接口 16 Honeywell DE 协议 ST3000 智能多变量变送器
MU‑PAOX03 AO 模拟输出 8 4‑20mA 输出，支持冗余
MU‑PDIX02 DI 数字输入 32 开关量输入，24Vdc /120Vac /240Vac
MU‑PDISI11 DISOE 事件顺序 DI 32 SOE 事件顺序，时间戳分辨率 1ms
MU‑PDOX02 DO 数字输出 16 固态、继电器输出多种 FTA 可选
MU‑PRIX02 PI 脉冲输入 8 脉冲流量计，最高 20kHz
MU‑PSDX02 SDI 串行设备接口 每 IOP 最多 16 点 专用设备：Toledo 称重、UDC6000 调节器
MU‑PSIM11 SI 通用串行接口 每 IOP 最多 16 数组点 Modbus RTU、Allen‑Bradley DF1 协议
串行接口能力
SDI 专用串行接口：Toledo 称重仪表、UDC6000 单回路调节器、手自动站 MAS。
SI 通用串行接口
Modbus RTU（EIA‑232/485）；
Allen‑Bradley DF1（EIA‑232）；
将第三方寄存器映射到 APM 内部数组点，CL、控制点直接使用第三方数据，双向读写。
仿真选件 I/O Simulator
不需要真实 IOP/FTA，在计算机仿真全部 I/O；数据库可直接下载到真实 APM；用于组态调试、操作员培训。
报警、安全冗余特性
报警体系
AI：高、高高、低、低低、变化率、偏差报警；支持报警死区；
DI/DO：非预期变化、指令不一致、联锁报警；
5 级报警优先级：Emergency 紧急、High 高、Low 低、Journal 日志、No Action 无动作；支持 Contact Cutout 条件抑制报警。
多级冗余选项（可选择性配置，非强制全部冗余）
APMM 控制器冗余：主 / 备 APMM；故障自动切换；切换时间典型 1.5s，最大 3s，数据库实时同步。
I/O 链路 I/O‑Link：出厂标准冗余。
IOP 一对一硬件冗余：仅限 HLAI、STI、AO；更换板卡不中断控制。
UCN 网络介质冗余。
电源冗余：双交流输入，双电源模块。
电源系统两种类型
标准电源系统：内置凝胶蓄电池，失电可维持整机满载≥20 分钟；CMOS 内存备用电池保存数据库 50 小时；20A DC 输出。
AC‑Only 仅交流电源：不带内置蓄电池，依靠外部 UPS；8A/16A 版本；使用碱性电池保存内存 50 小时。
备用手动单元 Standby Manual：AO/DO 输出 FTA 可外接手动操作器，更换 IOP 板卡时维持现场输出。
远程 I/O（光纤）
1km 短距离 I/O‑Link Extender；
8km 长距离光纤扩展；
最多 6 个远程 I/O 机柜；冗余光纤链路，抗地电势差、EMI 干扰；大幅节省现场电缆。
本安选项：带 galvanic 隔离的 FTA，满足 FM Class I Div.2、Zone0 本安防爆。
物理、环境、认证

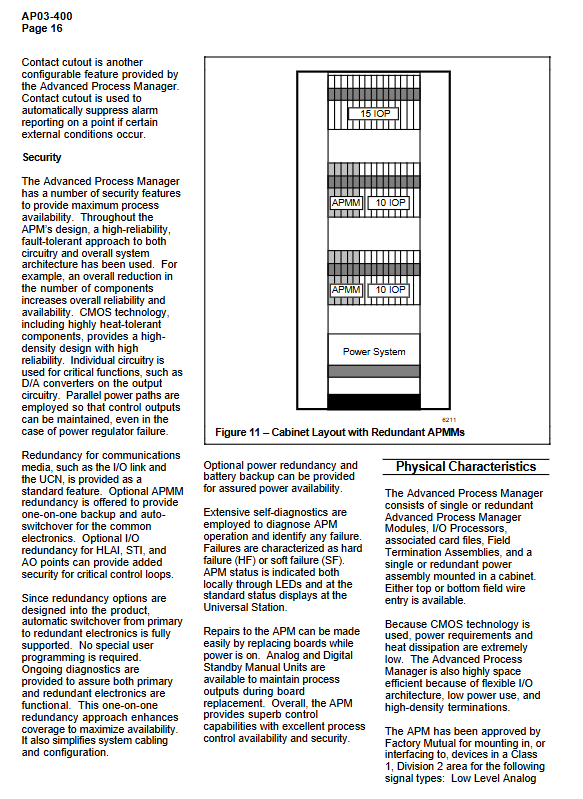

机柜卡箱 Card File：单机柜最多 40 个 IOP（单 APMM）；冗余 APMM 最多 35 个 IOP；可扩展最多 8 个卡箱。
环境条件
运行温度：0‑50℃；存储‑40~+80℃；湿度 10‑90% 非冷凝；振动冲击满足工业标准。
认证：FM、CSA 通用场合；FM 认证 Class I Div.2 危险区域安装。
硬件型号
APMM 控制器：单模 MU‑APMS01，冗余 MU‑APMR01，PM 升级 APM 套件；
全部 IOP 处理器板卡型号；
FTA 现场端子组件（压缩端子 / 螺丝端子两大系列，AI/AO/DI/DO/ 脉冲 / 串行、本安隔离 FTA）；
I/O‑Link 光纤扩展器 MU‑IOLM02（本地）、MU‑IOLX02 远程；长距离 MU‑ILDX02；
各类连接电缆（FTA 电缆、UCN 同轴电缆、串行屏蔽电缆）；
机柜、风扇组件、电源模块、备用手动单元、电池配件完整物料清单。
