Aerotech Ndrive‑HL（EDU176 Rev1.08b）数字伺服驱动器
时间: 2026-10-09浏览次数：
Aerotech Ndrive‑HL（EDU176 Rev1.08b）数字伺服驱动器
Aerotech Ndrive‑HL（EDU176 Rev1.08b）数字伺服驱动器
Ndrive‑HL 是 Aerotech A3200（Automation3200）运动系统下线性功率级数字伺服驱动器，区别于 Ndrive‑HP 的 PWM 架构，核心优势为极低电磁噪声、高模拟带宽，面向实验室、精密工业设备；采用 FireWire (IEEE‑1394) 总线组网，支持 PSO 位置同步输出，包含硬件规格、安装接线、接口定义、选件、调试排错全部内容。
产品概述
1.1 型号与功率规格
型号 母线电压 峰值电流 连续电流 连续输出功率
HL‑10‑40 ±40VDC 10A 5A 337W
HL‑20‑40 ±40VDC 20A 10A 675W
HL‑10‑80 ±80VDC 10A 5A 675W
供电：单相 AC 输入 100‑230VAC；线性功放架构，无 PWM 开关噪声；伺服闭环最高 8kHz 更新速率。
1.2 核心硬件特性
支持电机：有刷直流（转矩模式 / 测速机速度模式）、无刷伺服电机、步进电机。
反馈系统
标准：差分 TTL 线驱动编码器；
-MXH选件：模拟正余弦编码器，可编程倍频最高 ×2048；
-RDP选件：支持旋转变压器反馈。
通讯：3 路 FireWire 用于 A3200 总线；RS‑232/422 本地调试；‑ENET选件提供 10/100M 以太网，仅用于第三方 IO 扩展，不能替代 FireWire 做运动控制。
IO（板载标配）
6 路光耦数字输入（含 2 路 50ns 高速差分输入）、4 路光耦数字输出；
1 路差分 16bit 模拟输入、1 路 18bit 模拟输出；
板载 + 5V/500mA 编码器供电（自恢复保险丝保护）。
PSO 位置同步输出（激光触发）
标配单轴 PSO；‑DUALPSO双轴、‑TRIPLEPSO三轴矢量 PSO；
单轴延迟 200ns，多轴 275ns；硬件 FIFO 深度 255，支持矢量距离触发、窗口触发、数据捕获 / 数据更新；
需要‑IOPSO选件才可使用光隔离 PSO 输出。
完整硬件保护：控制电源欠压、持续过流、功率级偏置欠压、输出相间 / 对地短路、母线过压、IGBT 过热。
环境条件：工作温度 5‑40℃；存储‑20~70℃；非凝露湿度≤80% RH；最大海拔 2000m，仅室内使用。
机械：整机重量约 10kg；安装 M4 螺钉；驱动器四周必须保留 1 英寸通风间隙；支持两种安装姿态。
1.3 主要订货选件
选件 功能描述
‑IOPSO / ‑IOPSOH 扩展 IO 板卡；IOPSOH 输出电流更大；增加隔离 IO、抱闸继电器、额外模拟 IO、光隔离 PSO、SSI‑Net
‑DUALPSO/‑TRIPLEPSO 双轴 / 三轴矢量 PSO 激光触发，依赖 IOPSO 板
‑MXH 模拟正余弦编码器倍频板，最高 ×2048
‑ENET 以太网接口
‑RDP 旋转变压器反馈接口
‑AUXPWR 独立 85‑240VAC 辅助控制电源；主功率断电保持逻辑、反馈、通讯运行（Keep‑Alive，急停场景）
‑PSOOPTO1‑4 不同规格 PSO 光耦隔离模块
1.4 CE 合规要点
满足 EN61010‑1 安全标准；属于设备组件，最终整机需要重新做 EMC 测试；
断电后内部高压可维持 5 秒以上；必须使用屏蔽线缆，FireWire 线缆需要加装指定铁氧体磁环；接地、急停保护由系统集成商负责。
安装与配置
安全警告：接线前全部断电；调试时脱开机械负载，防止电机意外旋转伤人。
2.1 电源端子
TB101 主功率（AC1/AC2）：单相交流输入；电机三相输出 A/B/C；外部延时保险丝最大 10A，线缆 #14AWG。
‑AUXPWR（AL1/AL2）辅助电源：独立 85‑240VAC；急停时切断电机功率，维持控制回路，必须配合外部安全急停继电器。
TB201 ESTOP 急停检测输入：仅为信号检测口，本身不构成安全急停回路；输入 5‑24V；需要用户外接安全继电器回路；轴参数 FaultMask 开启 ESTOP 故障使能。
2.2 各类电机接线与相位整定

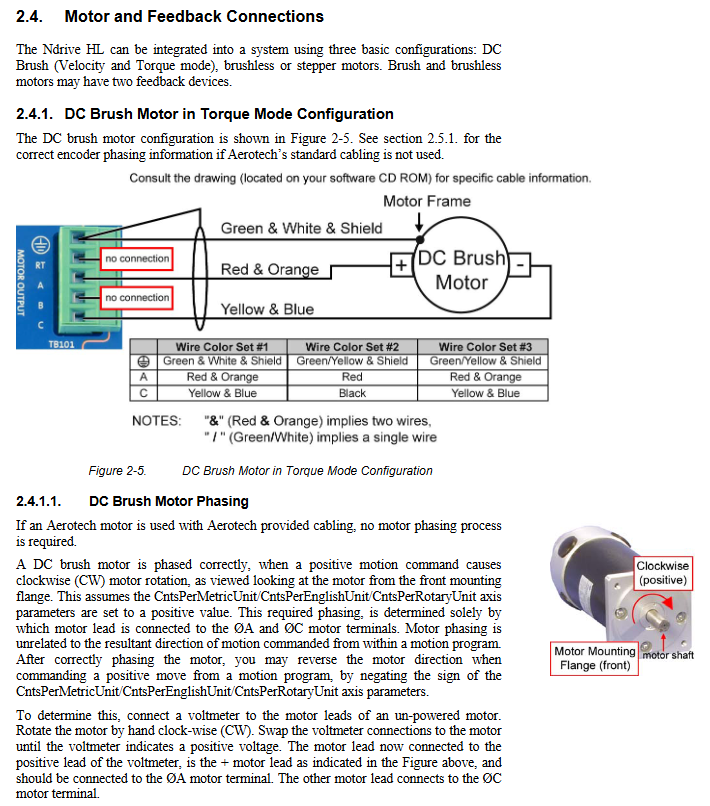

有刷直流电机‑转矩模式：电机接 A、C；B 悬空；正向指令轴顺时针（从法兰看）为正，反转则调换 A/C。
有刷直流电机‑测速机模式：测速机信号接入 J205 模拟输入 0，最大 ±10V；超压需要分压。
无刷伺服电机：三相 A/B/C，霍尔 HA/HB/HC 接入 J207；
Aerotech 原厂电机直接用配套线缆；第三方电机必须调相；
调相两种方案：①运行 A3200 示例MsetDebug.Pgm软件调相；②断电示波器测反电动势与霍尔时序；
霍尔信号可在 Nstat 软件诊断页实时监控。
步进电机：两相绕组接 A/B/C 端子；转向错误调换 A/B。
2.3 反馈、限位、回零接线
J207（25 针 D‑SUB，电机反馈）：主编码器、霍尔、电机热敏电阻 PTC、CW/CCW 正负限位、Home 回零、抱闸输出。PTC>1kΩ 报电机过热故障。
J205（26 针 D‑SUB，辅助 IO）：第二路辅助编码器通道（主从跟随、手轮、PSO）；高速输入、通用 IO、模拟量。
限位开关：支持常开 / 常闭；可 Nstat 查看状态；限位逻辑反调换 CW/CCW 引脚。
2.4 FireWire 多轴组网
拨码开关 S2 设置驱动器唯一设备地址（1‑32），对应 A3200 轴号；
拓扑：推荐星‑菊花链混合；单条链最多 16 台驱动器；整机系统最大 32 轴；
调试流程：驱动器先单独上电测试，再接入总线，避免单台故障损坏整个 FireWire 网络；使用 Aerotech NConnect 系列 FireWire 线缆。
2.5 布线 EMC 强制要求
虽然 HL 线性功放本身开关噪声很低，仍然需要：
电机线缆屏蔽层接保护地；
功率线缆和编码器 / IO 信号线物理分开走线；
FireWire 线缆加装磁环；
所有设备可靠保护接地。
硬件接口详细技术
3.1 J205 辅助 IO 连接器（26 针 D‑SUB）
辅助第二编码器通道：双向 RS‑422，最高 8MHz；用于手轮、主从同步、PSO；不支持 MXH 倍频。
数字 IO In8‑In11 / Out8‑Out11：普通 IO；In12、In13为50ns 高速差分输入，用于外部事件捕获；Out11 可以低速 PSO 输出（仅 1kHz）。
模拟通道：1 路差分模拟输入 ±10V；1 路模拟输出 ±10V。
3.2 PSO 位置同步输出核心原理
完全硬件实现，不占用 DSP，用于激光加工同步打点：
信号源：主编码器、辅助编码器、SSI‑Net；
单轴最大跟踪 20MHz，多轴（DUAL/TRIPLE）5MHz；
内置 255 深度硬件 FIFO；支持矢量距离触发、窗口触发；支持 Data Capture（捕获位置 / IO）、Data Update（同步改写 IO / 模拟输出）；
输出形式：RS‑422 差分、集电极开路；高速光隔离输出必须依赖‑IOPSO 选件。
3.3 J207 电机反馈 25 针 D‑SUB
主编码器（TTL / 带‑MXH 则支持正余弦模拟编码器）；霍尔；电机热敏；CW/CCW 限位、Home 回零；抱闸输出。
板载 + 5V 最大 500mA 给编码器，自恢复保险丝。
3.4 J206 RS‑232/422
仅用于本地调试参数，正常运行不用该口，运动控制走 FireWire 总线。
3.5 电压‑电流模式（V‑I 模式）
支持独立电压‑电流控制模式，可保存参数到 Flash；手册给出参数配置、运行模式、对应故障条件。
选件板硬件说明

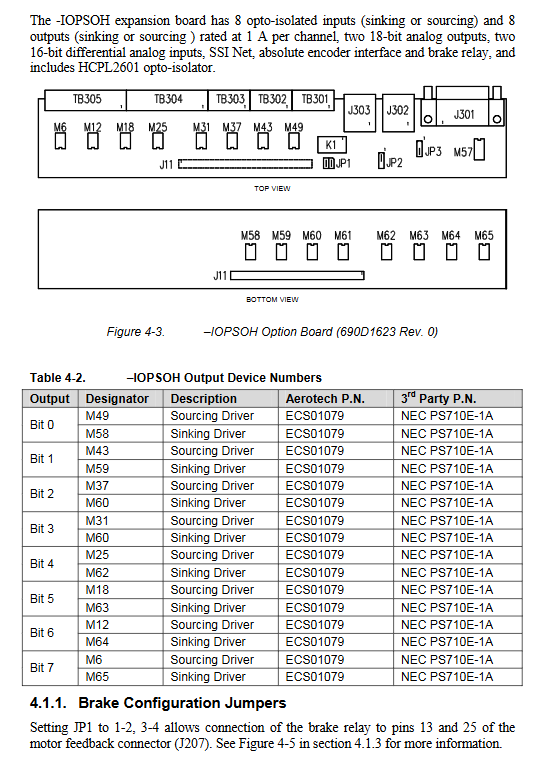

4.1 ‑IOPSO / ‑IOPSOH 扩展板
TB301：抱闸继电器、两路 18bit 模拟输出；
TB302：两路 16bit 模拟输入；
TB304/TB305：8 路隔离输出、8 路隔离输入，支持灌电流 / 拉电流模式，IOPSOH 每通道输出 1A；
J301：PSO 激光输出接口、绝对式 RS‑485 编码器；
J302/J303：双通道 SSI‑Net，驱动器之间高速转发编码器信号，实现多轴 PSO。
4.2 DUALPSO / TRIPLEPSO
双轴 / 三轴矢量 PSO，必须安装 IOPSO 板，通过 SSI‑Net 传递各轴编码器信息。
4.3 ‑ENET 以太网（J204）
10/100M，只做第三方网络 IO 扩展，不能做运动控制总线。
4.4 ‑RDP 旋转变压器选件
旋变作为位置反馈；包含硬件跳线、调零校准完整流程。
配件
全套配套线缆：电机线缆、反馈线缆、FireWire 总线线缆，给出物料件号；
操纵杆、电子手轮接入方案，接线原理图，可接 J205 或者 IOPSO 板 IO 口，用于手动调试。
故障排查与维护
故障对照表：过流、过压、过热、通讯故障、反馈故障等现象、诱因、解决方法。
硬件测试点、跳线定义：控制板、功率电源板、电机功率板的测试点位与跳线设置。
LED 状态指示灯定义，快速判断驱动器电源、使能、故障状态。
JTAG 调试口、保险丝、备份电池更换件号。
预防性维护：定期清理散热风道灰尘，检查连接器紧固；HL 线性功放外壳最高温度可达 75℃，设计允许。
配套软件工具（和 Ndrive‑HP 共用）
Nstat：诊断工具，查看霍尔、编码器、限位、IO 实时状态；
Nparam：轴参数配置；
Nview HMI：人机界面；
MsetDebug.Pgm示例程序：第三方电机相位调试工具。
