SIGMATEK（西格玛泰克）CCP 521 C‑DIAS 处理器模块
时间: 2026-09-23浏览次数：
SIGMATEK（西格玛泰克）CCP 521 C‑DIAS 处理器模块
SIGMATEK（西格玛泰克）CCP 521 C‑DIAS 处理器模块

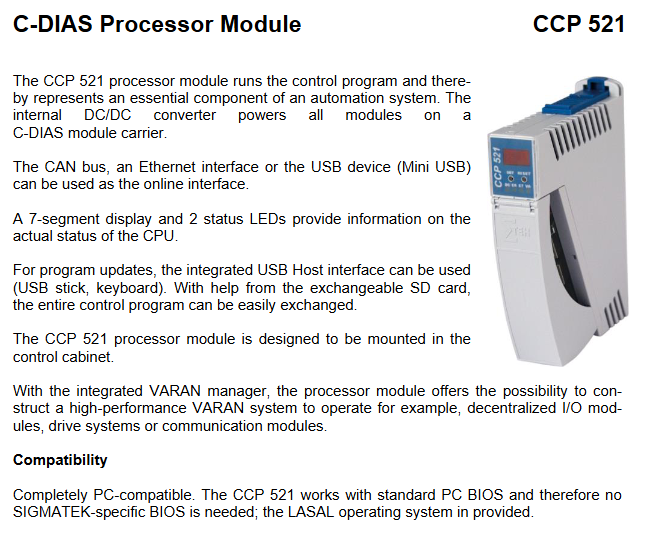

产品概述
核心定位：执行控制程序，是自动化系统核心单元；内置 VARAN 总线管理器，可构建高性能 VARAN 实时总线系统，连接分布式 I/O、驱动、通信模块。
兼容性：X86 架构，使用标准 AMI PC BIOS，无需 SIGMATEK 专用 BIOS，预装 LASAL 操作系统。
在线调试接口：CAN、以太网、Mini‑USB Device；
程序更新方式：USB‑Host（U 盘、键盘）；可插拔 microSD 卡实现整套控制程序快速替换；项目备份保存在 microSD 卡内部。
状态指示：2 位 7 段数码管，DCOK、ERROR、Ethernet、VARAN 共 4 颗状态 LED；配备 SET、RESET 按键。
关键硬件性能参数
项目 参数
处理器 EDGE X86 兼容，16 位数据总线，500 MHz
缓存 L1‑Cache 32 KB；L2‑Cache 256 KB
内存 DDR2 RAM 64 MB
掉电保持 SRAM 512 KB（通过 SD 卡模拟）
内置存储 512 MB microSD 卡（订货号 12‑630‑051）
可寻址 I/O VARAN 总线：65280 点；CAN 总线：32 站；C‑DIAS 背板：8 个模块
实时时钟 内置，电池缓冲约 10 天
电气规格
供电：18‑30 VDC；北美 UL 要求必须使用 Class‑2 电源；
功耗：典型 150 mA，最大 500 mA；上电瞬间冲击电流约 30A（持续～20ms）；
C‑DIAS 背板由本 CPU 供电，背板最大输出电流1.2 A。
默认网络参数：以太网 IP 10.10.150.1，子网掩码255.0.0.0；CAN 总线站号 00，波特率 500 kbit/s。
重要网络提示：如果接入包含非 SIGMATEK 设备的 IP 网络，广播报文会造成高中断负载，引发实时运行错误；需要路由器 / 防火墙报文过滤隔离。
环境与机械
工作温度：0~+60 ℃；存储‑10~+85 ℃；湿度 10‑90% 无凝露；
EMC：EN 61000‑6‑2 工业环境；冲击 EN 60068‑2‑27（150 m/s²）；防护IP20（开放式设备 UL）；污染等级 2；UL508 认证 E247993。
外形尺寸：129 × 109.2 × 24.90 mm；DIN 导轨竖直安装；倾斜安装必须增加强制风冷风扇。
全部外部接口定义
整机前面板集成全部接口：
X1 USB Device Mini‑B（1.1）：上位机调试下载。
X2 USB Host Type‑A（2.0）：接 U 盘、键盘；⚠️市面非合规 USB 设备会识别失败，使用前必须实测。
X3 Ethernet RJ45：以太网调试通信。
X4 VARAN‑Out RJ45：VARAN 总线管理器输出，总线最大长度 100 m。
X5 CAN‑Bus（6 针 Weidmüller B2L 端子）：CAN‑A (Low) / CAN‑B (High) / GND；总线两端需要终端电阻；CCP521 作为终端站需要外接 150Ω 电阻。
X6 电源端子（Phoenix 弹簧 / 螺钉端子）：+24V、GND；导线 0.14‑1.5 mm²。
X7 microSD 卡槽：在 LED 翻盖下方；按压弹出，推荐原厂 SD 卡；读写次数直接影响 SD 卡寿命。
CAN 总线波特率‑线缆长度表（120Ω 双绞线）
波特率 最大总线长度
1 Mbit/s 30 m
615 kbit/s 60 m
500 kbit/s 80 m
250 kbit/s 160 m
125 kbit/s 320 m
100 kbit/s 400 m
50 kbit/s 800 m
20 kbit/s 1200 m
状态 LED、数码管与按键操作
LED 状态
DCOK（绿色）：电源正常；
ERROR（红色）：故障、后备电源异常；
Ethernet：Link 绿灯链路建立；Active 黄灯数据收发；
VARAN：Link 绿灯链路建立；Active 黄灯数据收发。
两位 7 段数码管用途
CPU 配置模式：显示配置参数；
运行报错：交替显示Er+ 错误代码，LASAL 软件状态栏同步输出相同代码；
用户程序：系统变量_cpuDisplay输出 0‑99 数字；大于 99 数码管熄灭。
SET / RESET 按键配置操作
开机上电按住 SET，进入本地配置菜单；
短按 SET 切换菜单项；长按约 1.5s 进入参数修改；
修改完成长按 SET 约 5 秒保存；RESET 键放弃修改重启；
IP、子网掩码、网关使用十六进制输入；修改写入AUTOEXEC.LSL，原文件自动备份为AUTOEXEC.BAK；
可配置项：CAN 站号、CAN 波特率、IP、子网掩码、网关。

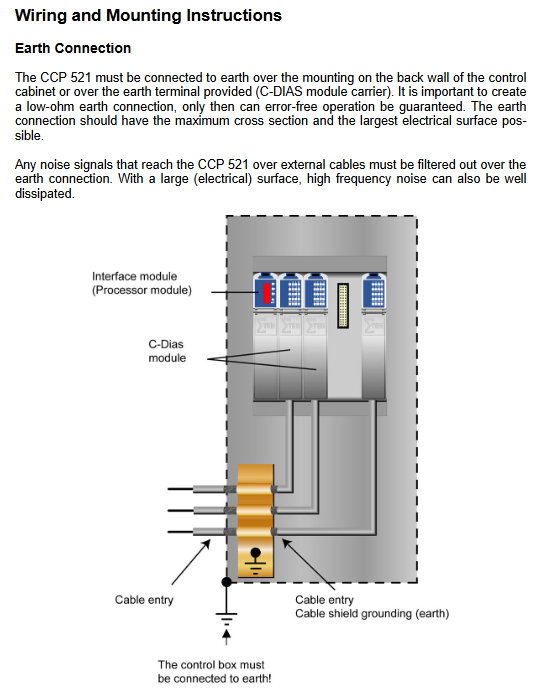

接线、接地、屏蔽、ESD 要求
接地：CPU 必须通过 DIN 导轨机柜背板或者 C‑DIAS 模块托架实现低阻抗接地，保证高频噪声泄放。
屏蔽：CAN、Ethernet、VARAN 线缆必须使用屏蔽线缆；屏蔽层在控制柜入口处大表面接地（接地夹、电缆压接护套）。
ESD 防静电：插拔线缆模块前，人员触摸机柜地释放静电；安装维护必须遵守 ESD 防护规范。
VARAN 布线专项规范
推荐 CAT5e S‑FTP 工业网线；远离动力电缆，避免平行走线；
距离连接器 20cm 内线缆做抗振动固定；
文档给出 5 种典型场景屏蔽接地方案：柜内‑柜外、全部外部布线、柜内布线、靠近噪声功率器件、两个控制柜互连。
系统上电启动流程
上电；区分是否连接 LASAL 上位机在线；
复位外设模块，清空指定数据区；
校验程序存储介质；校验失败输出 CHKSUM / POINTER 故障；
校验正常则将工程复制至 RAM；进入 RUN‑RAM，调用用户应用程序。
故障代码列表
数码管和 LASAL 软件输出统一故障码，覆盖类别：
启动自检：88 开机卡死，BIOS/SD/OS 损坏；
运行状态：RUN‑RAM、RUN‑ROM；
运行时错误：RUNTIME 超时、POINTER 指针错误、CHKSUM 校验错误、WATCHDOG 看门狗、除零、内存越界、中断异常；
总线故障：DIAS‑ERROR、VARAN‑MANAGER‑ERROR、VARAN‑ERROR；
存储 SRAM/SD 卡错误 SRAM‑ERROR；操作系统缺失 NO‑OPERATING‑SYSTEM；
链接、下载、断点、单步调试状态码等。
重要限制说明
中断服务子程序中禁止写 SRAM 掉电保持变量，会直接造成系统崩溃；
SD 卡模拟 SRAM：默认数据变更即循环写入 SD 卡，频繁写会大幅消耗 SD 卡寿命；新版本支持仅掉电故障时备份；LASAL 提供 Flash 介质寿命计算工具评估擦写损耗；
microSD 文件系统不支持运行时动态改变文件大小，否则断电会损坏文件系统；
该 CPU不支持硬件数据断点调试。
SRAM 掉电记忆机制
CCP521 无硬件 SRAM，512KB remnant 数据是 microSD 卡软件模拟实现，有两种模式：
默认：数据变化就循环写入 SD 卡；系统崩溃最多丢失约 1 分钟内变更数据，但高频写操作会快速损耗 SD 寿命。
版本 01.02.195 以后：仅 PowerFail 断电事件才执行备份，依靠硬件短暂掉电缓冲。
工程优化建议：不频繁变更的保持变量，改用 RamEx / StringRam 对象以文件形式存储到 SD，减少循环擦写，需要对应版本库支持。
