MEGMEET L6 系列电驱动
MEGMEET L6 系列电驱动
L6 系列产品定位与应用场景
L6 专为电动工程机械车辆开发，适配0.4‑10 吨各类电动工程车辆：
电动平衡重叉车、电动牵引车、高空臂架车、混凝土搅拌车、装载机、剪叉式升降平台、仓储物流车、高尔夫球车、观光车、环卫车、电动割草机、堆高车、巡逻车、老年电动代步车等。
既可用于中速泵驱动液压系统，也可用于高速行走电驱动系统。
供电：支持铅酸、锂电池；直流电压24V‑600Vdc；峰值最大功率110 kW。
防护等级：多数型号 IP65；L640/L650 大功率机型达到IP67，适应温度剧烈波动的恶劣工业环境。
可整套交付电控方案：整车仪表、控制器、永磁同步电机等全套方案。
核心产品特性
1. 硬件规格丰富
输入电压档位：24V、48V、72V、80V、96V、144V、280‑500V；
输出电流：150A‑650A；峰值功率最高 110 kW；
电机与编码器适配：
交流异步电机 + A/B 增量光电编码器
永磁同步电机 + 旋转变压器 Resolver
支持多种驱动架构：单驱行走、单驱液压、单行走 + 单液压、双驱行走 + 单液压、四驱行走 + 单液压。
2. 外部接口
35PIN 通用工业接口，引脚定义对标进口品牌，兼容车辆密封 I/O；
两路独立 CAN 总线
CAN1（通用调试 CAN）：对接自研上位机 MDs‑smart；USB‑CAN 转接后实现参数读写、状态监控、波形分析、固件升级、调试维护；可配置终端 120Ω 电阻；波特率 125K /250K /500K /1M；
CAN2（车辆隔离 CAN）：可定制整车通信协议，用于替换客户现有驱动器。
3. 控制算法性能
采用矢量控制算法，针对异步 / 同步电机高、中、低速，叉车陡坡缓降、双驱动差速、高空车制动控制、四驱爬坡、加减速同步等工况做专项算法优化。
输出频率：0‑300 Hz；峰值运行电流 200‑600A。
4. 整车安全与驾驶舒适性
内置双驱差速控制、转向限速，无 VCU 整车控制器也可以实现双电机转向电子差速；
自带陡坡缓降、防溜车、智能油门功能，提升车辆主动安全性和驾乘体验；
制动 / 反向能量回馈控制，回收能量，延长续航里程。
5. 完善保护功能
基础保护：欠压、过压、过流、输出短路；
告警停机：驱动器过热、电机过热、过载、编码器断线；
电池反接保护、电源线 / 编码器断线检测；全面保护驱动器、电机与整车电控系统。

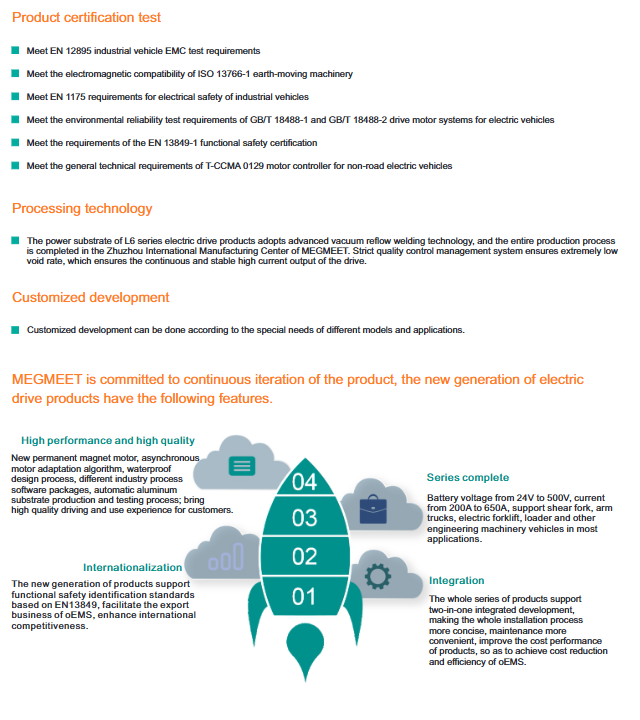

6. 认证与标准
EMC：EN 12895 工业车辆、ISO 13766‑1 工程机械电磁兼容；
安全：EN 1175 工业车辆电气安全；
国标 GB/T 18488‑1/2 电动汽车驱动电机系统；
EN 13849‑1 功能安全认证；
T‑CCMA 0129 非道路车辆电机控制器标准。
7. 工艺与定制化
功率基板真空回流焊工艺，株洲制造基地生产，低空洞率，保障大电流稳定输出；
支持客户定制开发；新一代产品支持二合一集成方案，简化安装，降本增效，适配出口 OEM。
型号命名规则
L6 36E‑ 8045‑ PR‑XXX
L6：产品系列
型号规格：30 /32E /36E /38E /40 /50 /60D /60T /62D
输入电压等级：24 /48 /80 /96 /144 /300 /500（代表直流电压）
峰值有效电流：20=200A，25=250A，35=350A，40=400A，45=450A 等
PG 卡类型：PR = 配旋转变压器；None = 配 A/B 相光电编码器
XXX：客户定制型号；标准型号留空。
D 代表双驱动器；T 代表带 DC 泵输出。
主要型号参数总览
文档提供完整型号表，分为自然冷却、风冷、水冷机型：
低压小功率（24‑144V，自然冷却）：L630、L632E、L636E、L638E；单通道输出；
中高压大功率（300V、500V）：L640、L650，分为自然冷却、风冷、水冷，最高峰值 110 kW；
双驱动型号 L660D / L660T / L662D：双功率通道，T 型号额外带 DC 泵输出。

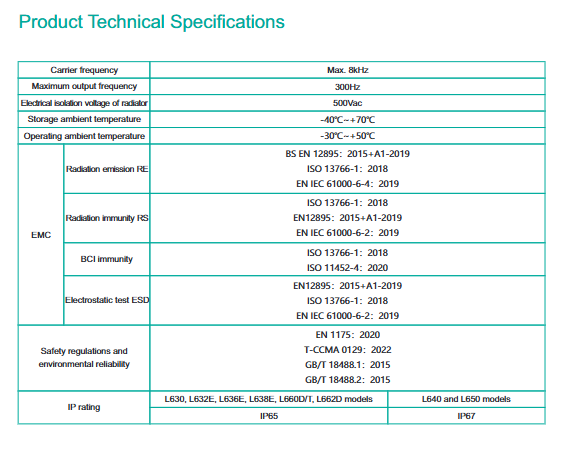

通用技术指标
项目 参数
载波频率 最大 8 kHz
最大输出频率 300 Hz
散热器隔离耐压 500 Vac
存储温度 -40℃ ~ +70℃
工作环境温度 -30℃ ~ +50℃
防护等级 L630/32E/36E/38E/660D/T/662D：IP65；L640/L650：IP67
机械与安装信息
提供各型号重量、外形长宽高、安装孔位、端子规格（M6 / M8 螺丝）；大功率水冷机型带水管接口；
提供 2D、3D 图纸，可向技术人员索取；
包含多套外形安装尺寸工程图。
硬件接口与电气原理图
35PIN 控制接口：数字开关输入 SWx、模拟油门信号、编码器 A/B、Resolver 旋变接口、电机温度传感器、两路 CAN 总线、功率驱动输出等；区分光电编码器和旋转变压器硬件差异。
各型号完整接线图：
L630‑2424‑Z / L630‑2428‑Z
L632E / L636E / L638E
L660T（双驱带 DC 泵）
L640（300V 高压）
L650（500V 高压）
L662D 双驱动器（光电编码器版、旋转变压器版）
图纸包含：主电源 B+/B‑、急停、钥匙开关 KSI、油门电位器、温度传感器、编码器 / 旋变、CAN 通信、电磁阀驱动输出等完整回路。
配套 P6 系列彩色仪表
专为 L6 控制器配套的车载彩色仪表，预留整车网络扩展接口。
型号 P6‑24（24VDC）、P6‑80（80VDC）；
供电范围、工作温度‑20~+70℃，防护 IP65，自然冷却；
引脚定义：电源、多路开关输入、MOSFET 输出、CAN‑H/L、RS485 等；配套 AMP 连接器型号。
