ENOTEC SILOTEC®8000 筒仓监测 O₂/COₑ分析仪系统安装操作说明
时间: 2026-09-22浏览次数：
ENOTEC SILOTEC®8000 筒仓监测 O₂/COₑ分析仪系统安装操作说明
ENOTEC SILOTEC®8000 筒仓监测 O₂/COₑ分析仪系统安装操作说明
ENOTEC 专为料仓 / 筒仓惰化、阴燃火灾预警开发的抽取式 O₂/COₑ（一氧化碳当量）分析系统，用于粉尘防爆区域，基于 SME5 系列电子硬件，可检测 CO、H₂、碳氢化合物，识别筒仓内部阴燃起火风险，是和 COMTEC6000、ENSITU7000 并列的 ENOTEC 三大产品线。
前言、符号与安全总则
产品背景：ENOTEC 自 1980 生产气体分析仪，遵循 ISO9001 质量管控；SILOTEC8000 实现氧与可燃组分冗余监测，识别筒仓内阴燃火灾：O₂下降同时 COₑ升高代表阴燃起火。
强制安全规范
设备使用市电，开盖必须断电，仅培训授权人员作业；
严禁探头直接接入 230V 市电，会直接烧毁探头加热器；
测量池（cuvette）工作外壳温度＞100℃，拆卸必须佩戴隔热手套；拆除前切断整机电源，冷却至 35℃以下再操作；
设备停机期间建议保持通电运行；频繁启停冷热循环会造成加热器、热电偶、传感器热疲劳，缩短寿命；
储存条件：‑40~+80℃干燥通风，远离油漆雾气、硅酮类喷剂；
COₑ传感器测量前提：工艺 O₂≥0.3%，氧浓度低于该值，COₑ测量误差显著增大。
防爆定位：探头安装于20 区粉尘防爆筒仓内部；探头接线箱在 22 区；电子单元布置在安全区或 22 区。
系统描述
2.1 系统组成
整套分为：电子单元 SME‑53（现场壁挂 IP66）/ SME‑54（19 英寸机架 IP20）、GRP 玻璃钢外壳筒仓探头 SIL‑KES‑0001、信号电缆 FEP‑0007/0008、气动管线 FEP‑0002。 探头内置：3μm 多孔过滤元件（隔离筒仓 20 区与加热传感器）、喷射抽气单元、测量池（同时安装 O₂氧化锆传感器 + COₑ催化传感器）；可选反吹（blow‑back）组件，用于自动清理采样过滤器。
工况边界：筒仓压力最高 0.5bar；探头处工艺气体最高 100℃；电子单元环境‑20~+55℃；探头环境‑20~+55℃。
2.2 测量原理
O₂（氧化锆）：探头内部传感器加热，参考侧通入仪表空气（20.95% O₂），依据能斯特方程，由两侧氧分压产生 mV 信号换算氧浓度；参考气与样气气密隔离至关重要。
COₑ催化传感器：催化电极氧化可燃气体（CO、H₂、CₓHᵧ）产生电压信号，输出 CO 当量。
火灾预警逻辑：筒仓发生阴燃，燃料耗氧，O₂下降，COₑ同步上升，系统可及时报警。
2.3 铭牌信息
铭牌包含：供电电压、电流、防护等级、出厂年份、序列号、订货编码；分为电子单元铭牌、GRP 探头外壳铭牌。 探头 GRP 壳体内部包含：喷射器、流量计带报警模块、O₂/COₑ测量池、采样探头、吹扫电磁阀组、节流阀等气路部件。
安装

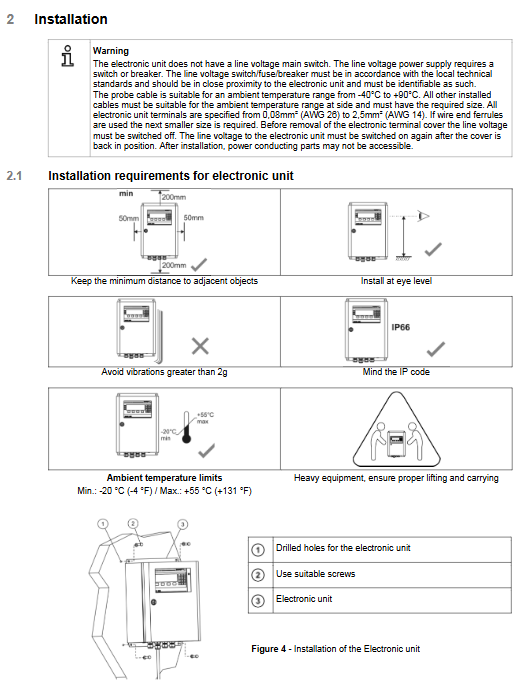

3.1 电子单元安装要求
IP66，避开＞2g 振动；四周预留最小安装间隙，建议人眼高度安装；
用户侧必须配置独立外部电源断路器，靠近设备，标识清晰；
接线端子适配线径 0.08‑2.5mm²；开盖前切断市电，复原外壳再上电。
3.2 探头信号电缆 FEP‑0007/0008
屏蔽层只允许在电子单元 PE 端子单点接地，探头端严禁接地；
最大电缆长度 50m，规定最小弯曲半径；必须使用原厂补偿热电偶电缆；
线缆包含：O₂测量单元、两路热电偶、探头加热器、探头电磁阀、COₑ传感器；
电缆与动力电缆垂直交叉走线；必须装配配套铁氧体磁环，不安装则 CE 合规失效。
3.3 探头本体（筒仓侧）安装
筒仓顶板开孔，对焊法兰，法兰必须气密焊接；采样过滤器安装扭矩250Nm，必须确认密封可靠；
GRP 探头外壳防护 IP65；避免＞2g 振动，环境温度‑20~+55℃；
GRP 外壳 PE 端子必须由客户接入筒仓保护地。
3.4 气动管路 FEP‑0002
仪表空气输入压力：2‑10bar，满足 ISO8573‑1 Class2 质量；
管线规定弯曲半径，接头装配支撑套、卡环螺母；
气路接口：仪表空气进气、标气输入输出、参考空气输出；
可选反吹模块：4L 吹扫储气罐，电磁阀时序控制；流量低于阈值自动触发反吹；反吹同时切断去往传感器的气路，压缩空气冲入筒仓清理采样滤器。
初次投运
4.1 投运前检查清单
探头与电子单元系统编号匹配；铭牌电压与供电一致；
电气接线、气动管路无泄漏；法兰焊接气密、垫片螺栓到位；现场工况满足规格书。
4.2 上电

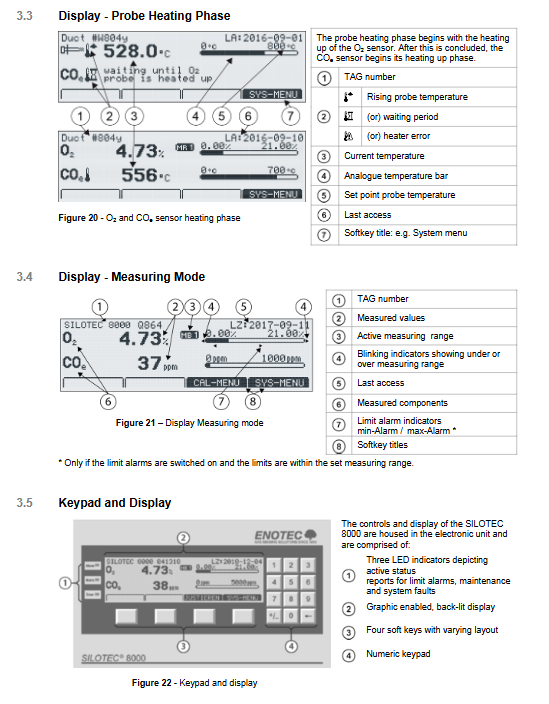

接通市电，依次设置语言、日期时间、TAG 设备位号、ENOTEC REMOTE 远程码、探头电缆长度（参数错误造成测量错误甚至烧毁 COₑ传感器）。 上电时序：O₂传感器加热阶段 → COₑ传感器加热阶段 → 正常测量模式。
仪表空气只有上电后才会开启，上电前气路被锁止，保护传感器。
面板状态 LED：橙色 Alarm 报警、橙色 Maint 维护模式、红色 Error 系统故障；出厂系统密码0000。
软件菜单
菜单分为 SYS‑MENU 系统菜单、系统检查菜单、CAL‑MENU 标定菜单。
5.1 SYS‑MENU 系统菜单
系统信息页：实时 O₂、COₑ测量值、mA 输出、传感器原始 mV、各路温度、加热器功率、传感器寿命、全部标定历史、运行时长、软件版本。
系统配置
O₂、COₑ量程配置，线性映射 4‑20mA 输出；低于下限输出 3.6mA，超上限输出 20.4mA；系统故障可自定义故障 mA 输出；
高低限值报警，支持回滞设置；测量值滤波平均时间；湿基‑干基转换；
传感器标定参数（偏移、斜率，COₑ的 Offset/Alpha/Beta/Gamma/Delta/SO₂修正，每只 COₑ传感器附带证书）；
标定时间参数：预吹扫时间、标气通入时长、工艺延迟；ACAL 自动标定（定时 / 数字输入触发，支持 1 点、2 点标定；2 点标定需要永久连接标气瓶）；
ENOTEC REMOTE 无线蓝牙：最多 16 台手机 / 平板同时连接，可设置发射距离（短 / 中 / 最大）；
测量单位、多语言、修改系统密码、恢复出厂设置、COₑ测量开关。
更换 COₑ传感器前软件务必把 COₑ置 OFF；更换后完整录入传感器证书全部参数；参数错误直接烧毁 COₑ传感器。
系统检查菜单：传感器校验、mA 输出回路校验、继电器输出校验、数字输入状态读取。
CAL‑MENU 标定菜单
支持手动 1 点标定（只算偏移）、2 点标定（偏移 + 斜率），可单独标定 O₂、COₑ，或二者同时标定；
测试空气 20.95% O₂为系统内置固定值，无需人工输入；
标定界面显示趋势曲线、流量、进度条；2 点标定需要通入第二瓶标气。
维护维修
高温部件作业必须断电、等待充分冷却，佩戴隔热手套。
保险丝更换：断电，文档给出全部保险规格（F1‑F6）。
气路流量调节
仪表空气供气压力 2‑10bar，压力＞6bar 需要重新整定流量；
测试空气流量：60‑80 l/h；样气抽取流量：40‑80 l/h；
调节阀位置区分 SME‑53 壁挂、SME‑54 19 英寸机架机型。
核心部件更换流程
采样滤器：定期检查，安装扭矩 250Nm；
测量池（cuvette）拆卸：先关闭 COₑ测量、整机断电；断开电气端子和气路，松开固定件取出；
探头内件、O₂传感器、COₑ传感器更换；更换 COₑ传感器必须录入证书全部标定参数；传感器长期拆除，需要用密封套件封堵导管，防止窜入环境空气；
可选反吹（blow‑back）
当采样流量低于报警阈值，自动启动反吹；反吹完成流量恢复则继续测量；持续低流量触发系统故障报警；
每次标定、传感器校验也会执行反吹；可配合 ACAL 自动标定周期触发。
继电器输出定义：系统故障（常闭）、维护状态、量程切换、探头阀、两路限值报警；探头阀继电器最高支持 230VAC。
状态消息与故障排查
7.1 故障信息分类
错误消息（Error）：硬件故障、热电偶开路、探头温度达不到设定、传感器开路、标定失败、样气流量不足、COₑ板通讯故障、COₑ加热短路 / 开路、REMOTE 模块硬件故障；触发系统故障继电器，mA 输出切换故障设定值。
报警消息（Alarm）：O₂/COₑ限值报警、电子单元环境温度高低、时钟电池电压低。
维护消息：标定期间测量值保持。
7.2 典型故障现象
表格
故障现象 常见诱因
O₂读数波动 接线接触不良；过滤器堵塞 / 泄漏；法兰密封失效
O₂读数偏高 探头、法兰存在泄漏，环境空气渗入气路
O₂显示接近 0% 加热器损坏、热电偶故障、保险丝烧毁、电缆断线；筒仓内大量还原性气体；O₂传感器损坏
O₂偏高，COₑ偏低 COₑ传感器导管密封失效，外界空气渗入
无 COₑ读数 超出物理量程；COₑ传感器硬件故障；工艺 O₂＜0.3%
样气流量故障报警 滤器堵塞；仪表空气丢失；气动管线破损；流量报警阈值设置错误
硬件类无法自行修复故障，联系 ENOTEC 售后。
技术规格、图纸、备件、质保
8.1 关键技术参数
SME‑53 电子单元（壁挂）
防护 IP66；SME‑54 机架版 IP20；背光点阵 LCD，薄膜按键；
O₂：2 组自由配置量程 0‑2% ~0‑25% Vol；精度＜0.5% 读数或 0.02Vol% O₂；
COₑ：0‑5000ppm；
供电 115/230V AC；加热功耗 425VA，正常测量 225VA；
输出：隔离有源 4‑20mA；继电器触点 24V 1A（探头阀支持 230V 1A）。
探头 SIL‑KES‑0001
工艺温度最高 100℃；压力 ±50mbar；IP65；
O₂ T90 响应＜5s；用于粉尘 20 区；
材质 316 不锈钢，GRP 玻璃钢外壳。
气源要求：仪表空气 ISO8573‑1 Class2；颗粒≤1μm，油≤0.1mg/m³，压力露点‑20℃；输入压力 2‑10bar；标气瓶最高输入压力 3bar。
8.2 备件、图纸
包含电子单元、探头外形图纸；全套备件 BOM：采样过滤器、流量计、调压阀、电磁阀、测量池、喷射器、储气罐、显示主板、电源板、COₑ板等。
8.3 质保与符合性声明
整机质保 24 个月；备件质保 12 个月；加热器禁止频繁启停，频繁冷热循环造成损坏不在保修范围。
EU 符合性：满足 ATEX 2014/34/EU、EMC、LVD、RoHS；探头用于粉尘 20 区，GRP 壳体 22 区，接触粉尘部件最高表面温度 90℃。
